2. Применение фса при модернизации форсунки дизеля типа д100

2.1. Определение функций анализируемого объекта

Дня определения функций необходимо детально изучить работу исследуемого нами объекта (форсунки типа Д100) с уяснением роли, выполняемой каждым элементом форсунки.

Методологической основой определения функции является процесс трансформации анализируемого объекта, выраженного в конкретной форме, в такой его форме, которая характеризуется комплексом функций. Комплекс определений функций должен представлять полное функциональное описание анализируемого объекта.

Результаты этапа определения функции форсунки дизеля типа Д100 пред­ставлены в табл. 2,1.

Таблица 2.1 Функции, выполняемые элементами форсунки дизеля типа Д100 представлены в табл. 2.1.

Таблица 2.1.

Функции, выполняемые элементами дизеля д100

Наименование элемента	Обозначение функции	Выполняемая функция
Распылитель с иглой	А1	Определяет количество впрыска
-//- -//- -//- -//-	А2	Разобщает полость кармана корпуса распылителя и камеру сгорания в период между впрысками.
-//- -//- -//- -//-	А3	Сообщает полости при достижении установленного давления топлива
-//- -//- -//- -//-	А4	Служит герметичной направляющей иглы
-//- -//- -//- -//-	А5	Осуществляет подвод топлива от щелевого фильтра к внутренней полости распылителя
Сопловой наконечник	В	Формирует направление и размеры топливного факела
Щелевой фильтр	С1	Осуществляет фильтрацию топлива
	С2	Является упором ограничителя подъема иглы
Толкатель	Д	Передает усилия от пружины к игле
Ограничитель подъема иглы	Е	Осуществляет дозировку топлива
	F1	Осуществляет затяжку пружины
Нажимной штуцер	F2	Является элементом отвода отсечного топлива
Контргайка	G	Фиксирует положение нажимного штуцера
Пружина форсунки	H	Нагружает иглу
Стакан	К1	Создает нажимное усилие между: - бортом соплового наконечника и корпусом форсунки; - торцом соплового наконечника и распылителя; - торцом корпуса распылителя и щелевого фильтра
	К2	Является базой нажимного штуцера
Тарелка пружины	М	Передает усилие пружины к толкателю
Корпус форсунки	L1	Осуществляет крепление к адаптеру
	L2	Является базой элементов форсунки
	L3	Является элементом щелевого фильтра

2.2. Классификация выполняемых функций

Смысл классификации функций заключается в их разделении на та­кие виды, которые с точки зрения потребности творческого процесса ФСА наиболее эффективно выражали бы основополагающие связи и ха­рактер анализируемого нами объекта.

В теории и практике ФСА существует целый ряд способов членения функций. По существу все они одинаковы либо очень похожи. Цель классификации функций - наиболее верно отразить объективную реаль­ность функциональных связей элементов объекта.

В нашей работе для классификации функций, выполняемых форсункой дизеля Д100 (как целенаправленной системой), используем прин­цип иерархии (рис. 2.1).

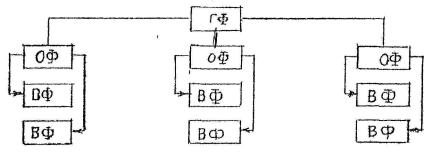

Рис. 2.1. Укрепленная классификация функций по иерархическому принципу

Отдельные иерархический ступени функций можно охарактеризовать следующим образом:

- главная функция выражает сущность поведения объекта, главный смысл его существования. Она всегда единственная и, являясь первичной представляет все логические группы функций объектов. Глав­ная функция форсунки - подача распыленного топлива в цилиндр дизеля;

- основные функций комплексно характеризуют всегда только одну часть поведения объекта, ориентированную на одну потребительскую систему;

- вспомогательные функции дополняют основные функции, главную функцию и всю функциональную систему в целом. Их число зависит от сложности функциональных связей.

Результаты классификации функций, выполняемых элементами фор­сунки дизеля типа Д100, представлены в табл. 2.2.

Таблица 2.2

Классификация функций, выполняемых форсункой дизеля типа Д100

Обозначение функции	А1	А2	А3	А4	А5	В	С1	С2	Д	Е
Классификация	ОФ	ВФ	ВФ	ВФ	ВФ	ВФ	ОФ	ВФ	ВФ	ОФ
Обозначение функции			М		Н	К1	К2
Классификация	ОФ	ВФ	ВФ	ВФ	ОФ	ОФ	ВФ	ОФ	ВФ	ВФ
