5. Изображения на чертежах.

5.1. Виды: назначение, изображение, обозначение.

Содержание заданий

(Правильные ответы отмечены «*» )

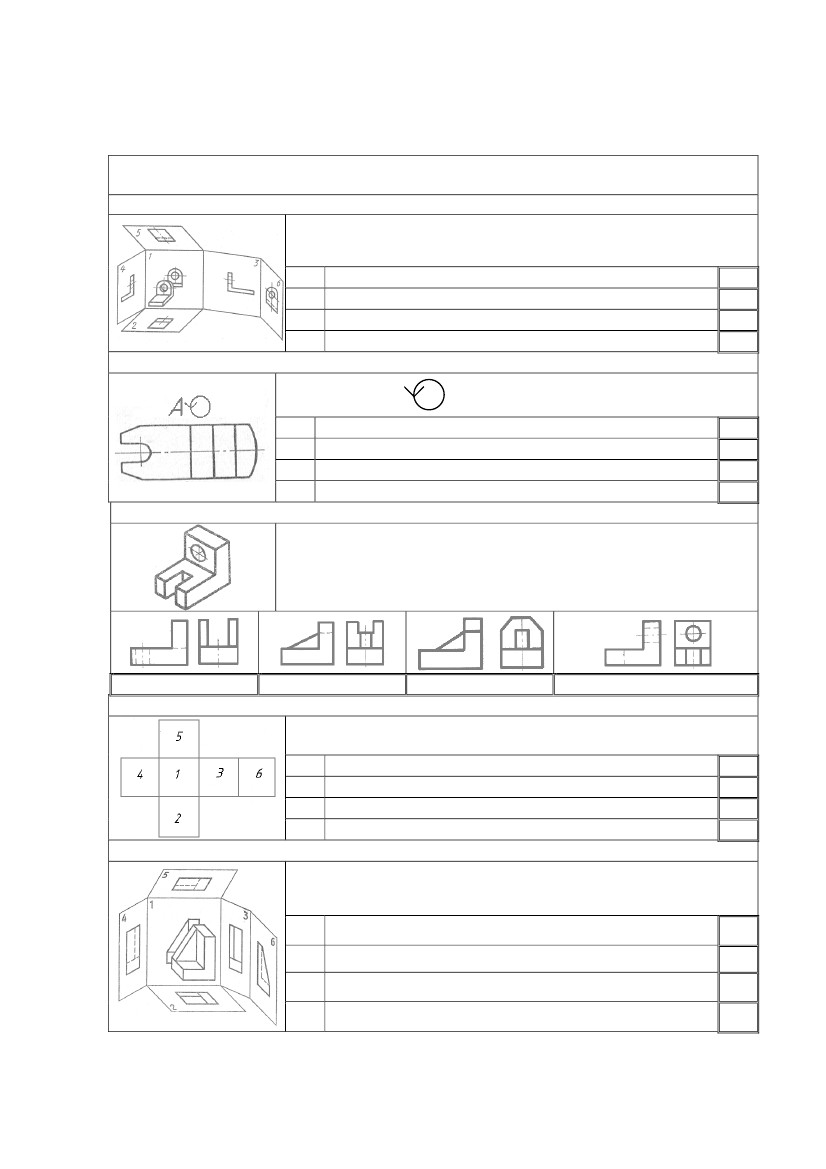

Задание 94

Вид, получаемый при проецировании детали на плоскость

проекций 2, называется видом:

1) -

2) -

3) -

4) -

Задание 95

Условный знак

обозначает, что вид А:

1) - свободно вращается;

2) - повернут относительно своего истинного положения;

3) - сдвинут влево;

4) - перенесён.

Задание 96

Деталь имеет сложную форму. Её наглядному изображению

на чертеже соответствуют виды:

спереди;

главным;

сверху;

слева.

*

*

1

Задание 97

2

3

4*

Вид, получаемый при проецировании детали на плоскость

проекций 3, называется видом:

1) - спереди;

2) - главным;

3) - сзади;

4) - слева.

*

Задание 98

Главный вид получается при проецировании предмета на

плоскость проекций №:

1) - 2;

2) - 1;

3) - 6;

4) - 3.

*

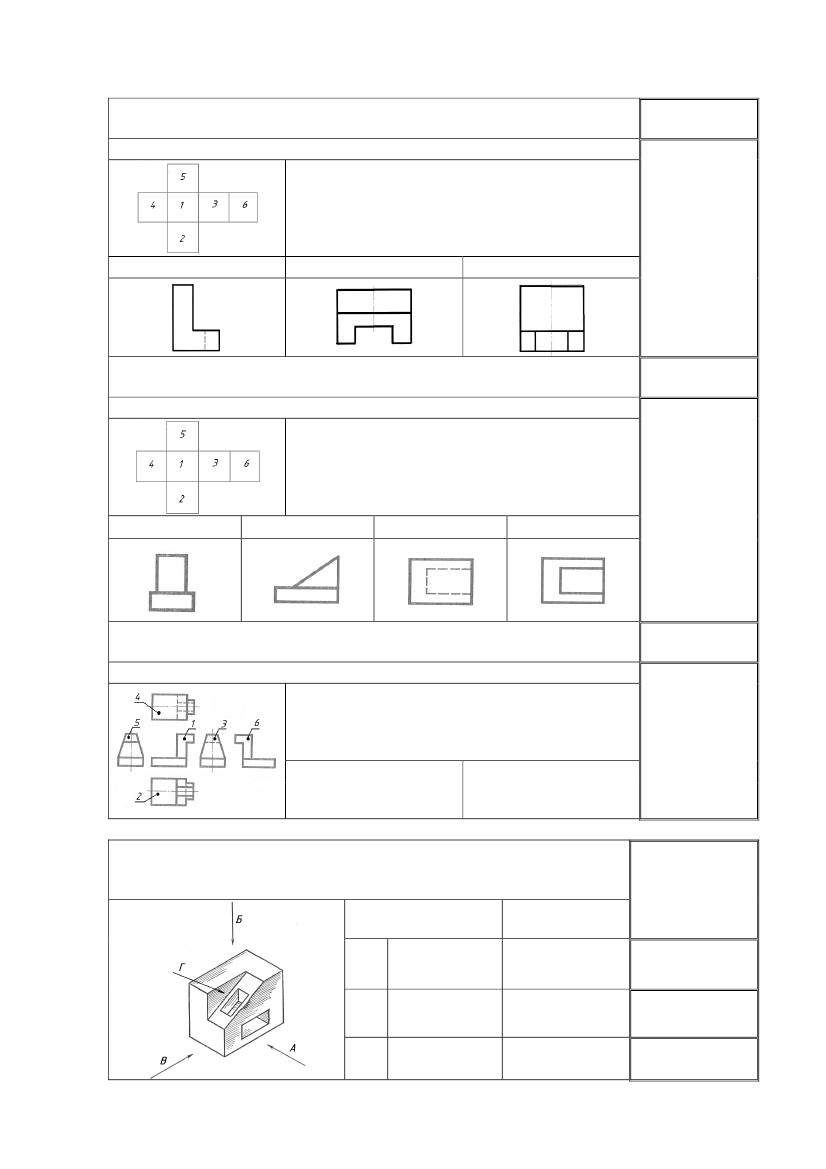

Задание 99

Порядок расположения на чертеже основных

видов следующий:

Позиция 1 - ___,

Позиция 2 - ___,

Позиция 3 - ___.

б) – вид сверху

в) – вид спереди

Правильный

ответ

1 - __(в)__,

2 - __(б)__,

3 - __(а)__.

а) – вид слева

Содержание задания

Задание 100

Порядок расположения на чертеже основных

видов следующий:

Позиция 1 - ___,

Позиция 2 - ___,

Позиция 3 - ___,

Позиция 5 - ___.

а) – вид слева

б) – вид спереди

в) – вид снизу

г) – вид сверху

Правильный

ответ

1 - __(б)__,

2 - __(г)__,

3 - __(а)__,

5 - __(в)__.

Правильный

ответ

1 - __(б)__,

2 - __(е)__,

3 - __(в)__,

4 - __(д)__,

5 - __(а)__,

6 - __(г) __.

Содержание задания

Задание 101

Порядок именования основных видов на

чертеже следующий:

1 - ___, 2 - ___, 3 - ___,

4 - ___, 5 - ___, 6 - ___.

а) – вид справа;

г) – вид сзади;

б) –вид спереди;

д) – вид снизу;

в) – вид слева;

е) – вид сверху.

Задание 102

Соответствие направлений проецирования и наименований

получающихся видов на чертеже.

Наименование

Направление

вида:

проецирования

1

2

3

Сверху -

Слева -

Главный -

1→?

2→?

3→?

Правильный

ответ

1→Б

2→В

3→А

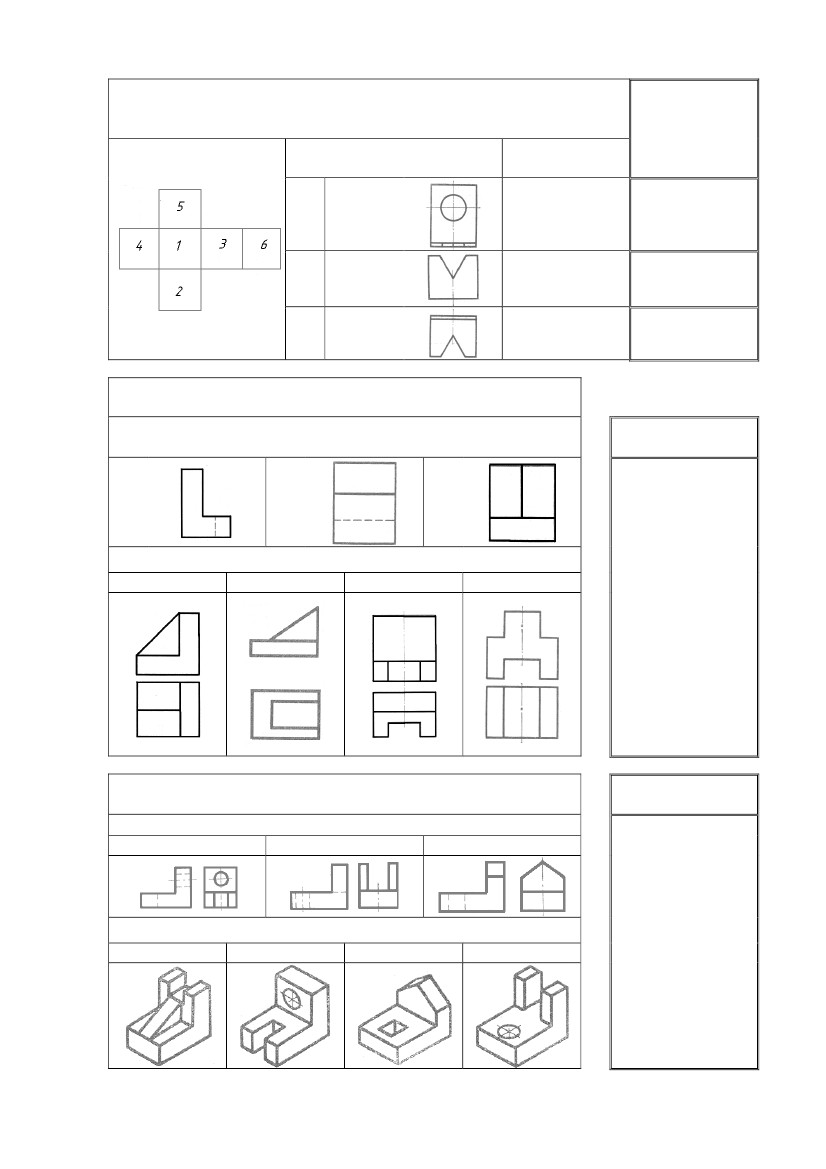

Соответствие плоскостей проекций и наименований видов детали на

чертеже.

Плоскость

Наименование вида:

проекций

А

Спереди

А →?

Правильный

ответ

А →1

Б

В

Снизу

Сверху

Б→?

В→?

Б→5

В→2

Задание 104

Соответствие видов деталей на чертеже.

Виды слева

Виды спереди и

сверху

3-

1-

2-

Виды спереди и сверху

Б

В

A

Г

1→В

2→Г

3→А

Задание 105

Соответствие наглядных изображений и чертежей деталей

Чертежи деталей

1

2

3

Виды спереди и

сверху

1→Б

A

Наглядные изображения детали

Б

В

Г

2→Г

3→В
