Расчетные сопротивления по боковой поверхности свай f, кПа

Расстояние от расчетной поверхности грунта до середины рассматриваемого слоя, м	Расчетное сопротивление f песчаных грунтов средней плотности
	Крупные и средней крупности	мелкие	пылеватые
	И глинистых грунтов с консистенцией JL , кПа
	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0
1 2 3 4 5 6 8 10 15 20 25 30 35	35 42 48 53 56 58 62 65 72 79 86 93 100	23 30 35 38 40 42 44 46 51 56 61 66 70	15 21 25 27 29 31 33 34 38 41 44 47 50	12 17 20 22 24 25 26 27 28 30 32 34 36	8 12 14 16 17 18 19 19 20 20 20 21 22	4 7 8 9 10 10 10 10 11 12 12 12 13	4 5 7 8 8 8 8 8 8 8 8 9 9	3 4 6 7 7 7 7 7 7 7 7 8 8	2 4 5 6 6 6 6 66 6 6 6 7 7

П р и м е ч а н и я. 1. Для плотных песков значение f увеличивается на 30%

При глубине забивания сваи 13,25м и J_L= 0,14, интерполяцией находим R = 6614 кПа.

Для первого слоя, при глубине его середины 2,375м находим f₁ =44,28 кПа.

Для второго слоя, при глубине его середины 3,5м находим f₂ =50,5кПа.

Для третьего слоя, при глубине его середины 4,5м находим f₃ =46,75 кПа.

Для четвертого слоя, при глубине его середины 5,5м находим f₄ =49 кПа.

Для пятого слоя, при глубине его середины 6,5м находим f₅ =50,75 кПа.

Для шестого слоя, при глубине его середины 7,5м находим f₆ = 52,25кПа.

Для седьмого слоя, при глубине его середины 8,5м находим f₇ =53,63 кПа.

Для восьмого слоя, при глубине его середины 10м находим f₈ =45,5 кПа.

Для девятого слоя, при глубине его середины 12м находим f₉ =47,46 кПа.

Для десятого слоя, при глубине его середины 13,125м находим f₁₀ =48,56 кПа.

Рассчитываем несущую способность сваи:

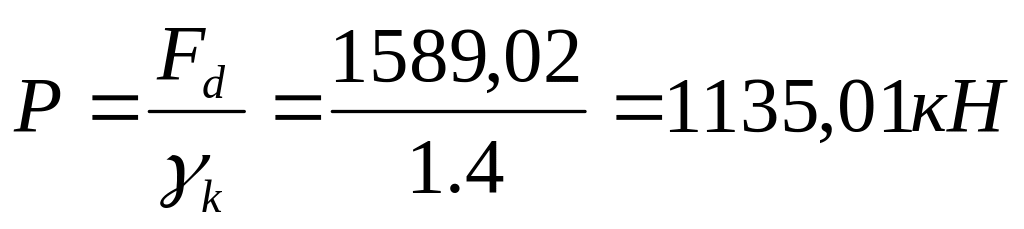

Допускаемая нагрузка на сваю равна:

Необходимое число свай определяется по формуле:

,

где - коэффициент увеличения числа свай, учитывающий действие горизонтальной силы и момента; здесь принимаем его 1,3.

-расчетный вес ростверка при удельном весе железобетона 25 кН/м³ и коэффициенте надежности 1,1 получаем:

кН

Подставляя значения в формулу, получаем:

Округляем полученное число свай до 30 и размещаем их в 3 ряда по 10шт. в каждый ряд.

Так как в ростверк с принятыми нами параметрами мы не можем заделать 30 свай и обеспечить все нормативные требования, то мы сделаем ступенчатый ростверк с высотой нижней ступени 1м и верхней 0,5м.

Ширина и длина верхней ступени оставим такими же, а вот нижней примем .

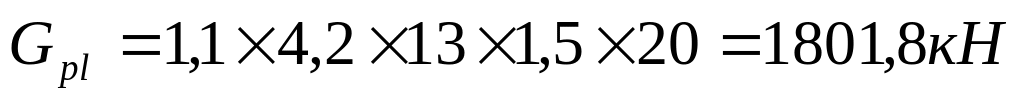

Пересчитаем расчетный вес ростверка(примем средний удельный вес железобетона и грунта на ступенях ростверка равным 20 кН/м³ ):

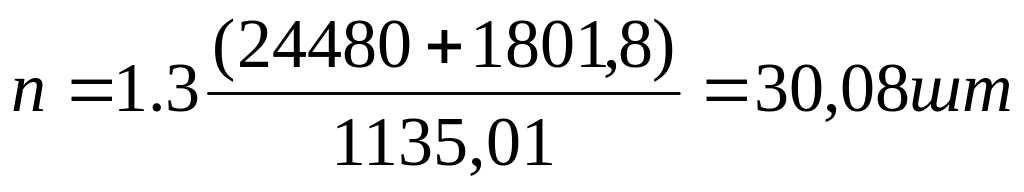

Подставляя значения в формулу, получаем:

Округлив, получим 30 свай. Так как число свай не изменилось, то оставляем принятые параметры ростверка.
