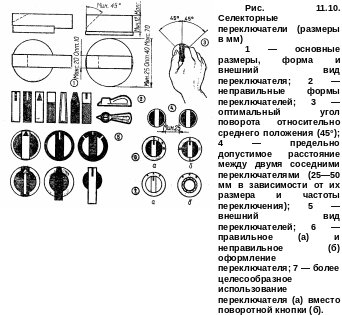

11.5. Рычажные переключатели

Э ти органы управления обычно служат для включения, переключения, выключения электрических и прочих энергетических систем, где необходимое для переключения усилие не превышает 15 Н.

Оптимальное значение необходимого для переключения усилия составляет 10 Н, минимальное 2,5 Н.

Включение или выключение переключателя, т. е. перевод его из установленного положения, выполняется с помощью откидной или поворотной ручки, которая должна быть удобной по форме и внешне красиво оформленной.

Целесообразно, чтобы переключение ручки па каждое функциональное положение сигнализировалось углом поворота ручки или щелчком предохранительного штифта (фиксатора положения). Для более наглядной индикации положения перекидной ручки одна из ее половин окрашивается в цвет, контрастирующий с цветом крепежной пластинки переключателя. Чтобы ясно представлять функциональное положение выключателя без визуального контроля, в том числе без определения этого положения по цвету откидной ручки, минимальный угол поворота ручки от среднего положения должен составлять 30°, при визуальном контроле минимальный угол поворота ручки может составлять 15°. Однако угол поворота ручки в ту или другую сторону от среднего положения не должен превышать 60°, а диапазон переключения — 180°, чтобы не произошло совмещения с аварийным положением переключателя.

Форма и цвет рычажного переключателя, а также внешнее оформление ручки (рычажка) должны помогать наглядно определять положение переключателя.

При проектировании переключателей необходимо, чтобы они имели простую геометрическую форму, особенно рычажки. Важное значение имеют также форма, цвет и внешнее оформление элементов (деталей) индикации; рекомендуется для внешнего оформления, а также для отделки поверхности металлических деталей использовать пластмассы пастельных тонов в комбинации с черным или белым цветом.

11.6. Нажимные кнопки

Нажимные кнопки применяются в том случае, когда нужно быстро включить или выключить оборудование (станок, машину) или управлять ходом двигателя (оборудования) — его пуском или остановом.

Кнопки должны иметь надежный самовозврат в исходное Положение, по возможности положение каждой кнопки должно указывать ее функциональное состояние, например при нажатии на одну кнопку должна выскакивать другая.

Нажимные кнопки, управляемые одним пальцем, имеют Круглое или квадратное сечение; форма кнопок должна соответствовать форме пальца, а на верхней ее поверхности не должно быть рельефных изображений или знаковой информации, чтобы прикосновение пальца к ней было приятным.

Сила, необходимая для нажатия кнопки одним пальцем, не должна быть меньше 2 Н, принимая во внимание чувствительность пальцев, и не превышать 20 Н, поскольку частое нажатие кнопки приводит к быстрому утомлению.

На панели или машине кнопки необходимо размещать таким образом, чтобы они своим положением показывали функциональное назначение, направление движения (вращения) части станка или оборудования.

Нажимные кнопки, управляемые всей рукой (грибовидные кнопки), имеют диаметр 30—50 мм: минимальное перемещение (глубина вдавливания) грибовидной кнопки составляет 6 мм, а максимальное нажимное усилие 120 Н.

Поскольку по положению кнопки не всегда можно узнать, включена ли она или выключена, необходимо по возможности дополнить кнопку специальной контрольной лампочкой (снеговым сигналом), зажигающейся при включении кнопки и расположенной рядом с ней, или иметь в распоряжении светящуюся кнопку.

Функциональное назначение кнопок задается цветом самой кнопки или светового сигнала (красным, зеленым и т. д.), надписями «включено», «выключено» или знаковой информацией (I, О).

При разработке нажимных кнопок требуется, чтобы ее размер был небольшим, кнопки должны иметь простую геометрическую форму и для различения окрашиваться в различные цвета; нажимную поверхность кнопки рекомендуется углубить или сделать па ней желобок, чтобы при прикосновении пальцем ее удобно было нажимать, хотя практикуются кнопки с гладкой нажимной поверхностью.

Обозначение кнопок: включено — «вкл.», "I"(кнопка нажата), выключено — «выкл.», «О» (кнопка отжата).

Обозначение аварийных кнопок: STOP —CENTRAL STOP —TOTAL STOP.

Рекомендуемое расположение кнопок, противоположных по функциональному назначению: IO или ОI.
