3.2. Зрительный анализатор
Зрение для человека — самая важная и необходимая из всех модальностей. Благодаря зрительному анализатору человек получает до 90% информации о состоянии окружающего пространства. В человеческой "конструкции" глаз выполняет функцию светоэнергетического приёмника. Свет преодолевает расстояние от Солнца до Земли, равное 107 солнечным диаметрам за 8 мин. Таким образом мы всегда видим прошлое. Зрительный анализатор (а именно сетчатка глаза), развившийся как часть мозга, служит проводником света из внешнего мира в различные отделы ЦНС.

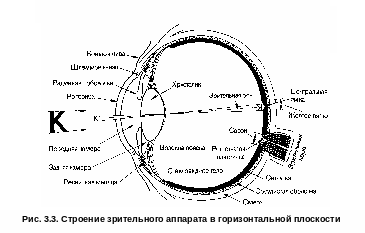

О
птическая
схема глаза представляет собой сложную
линзовую систему, которая формирует на
сетчатке уменьшенное и перевернутое
изображение внешнего мира. Она состоит
из прозрачной роговицы, передней и
задней камер, радужной оболочки
(образующей зрачок), хрусталика,
стекловидного тела и сетчатки (рис.3.3).
Сенсорным аппаратом глаза является
именно сетчатка, развившаяся как часть
промежуточного мозга. В сетчатке имеются
две системы рецепторов с различными
абсолютными порогами (теория
двойственности). При слабом дневном
освещении и при ночном освещении в
зрительном аппарате работает 120 млн.
палочек (скотопическое
зрение), а
при обычном дневном освещении (фотопическое
зрение) 6
млн. колбочек. Скотопическое и фотопическое
зрение отличаются чувствительностью
к характеристикам ощущений. Например,
при свете звезд глаз различает мир
только по яркости объектов, а при
фотопических условиях ещё и цвет.
Поражения типов колбочек сетчатки и ее
дегенеративные изменения могут вызывать
нарушения цветоощущений в частности
красного, зеленого и фиолетового цветов.
Цветоаномалии являются наследственным
фактором, характерным для 8% мужского
населения планеты. Менее 0,01% всех людей
страдают полной цветовой слепотой–монохроматы.
Они видят окружающий мир как черно–белый
фильм, различая только градации серого
цвета. Наличие дефектов зрения особенно
актуальны при работе операторов
транспортных средства, систем управления:
в фармацевтической, текстильной и
лакокрасочной промышленностях, т.к.
ошибочное восприятие цветовых сигналов
может привести к опасной ситуации.
Количество света, попадающего на сетчатую оболочку глаз, регулируется диаметром зрачка, как диафрагмой в фотоаппарате. Например, изменение диаметра зрачка глаза от трех до одного миллиметра уменьшает количество поступающего на сетчатку света в девять раз. Соответственно это влияет и на объём информации, поступающей оператору о среде и управляемых объектах.
Пространственная настройка осуществляется за счёт глазодвигательных мышц и изменения кривизны хрусталика в процессе движения глаз, а именно процессов конвергенции или аккомодации (см. моторику глаз). Амплитуда и направление движений глаз и головы зависят как от внутреннего состояния наблюдателя (степени его внимательности, заинтересованности), так и от характера зрительной стимуляции. При сканировании объекта глазом наиболее чёткое отображение его наблюдается в области центральной ямки, т.е. здесь острота зрения максимальна.
Нерациональное использование зрительного анализатора: в результате неправильного выбора яркости объектов, спектра излучения приводит к ощущению неудобства и напряжённости, т.е. к зрительному дискомфорту. В условиях длительного зрительного дискомфорта возникает и развивается зрительное утомление, что незамедлительно отражается на надёжности и эффективности работы персонала, а следовательно и на безопасности всей системы "Ч–М–С". Кроме этого, значительное утомление зрительного анализатора приводит к преждевременному "износу" в результате чего у человека ухудшаются острота зрения, цветовосприятие и общее психофизиологическое состояние. В этой связи рассмотрим пространственные и энергетические характеристики зрительного анализатора, приведём их оптимальные значения, поскольку они являются основными компонентами, определяющими степень комфортности зрительных условий при проектировании систем управления и организации их безопасной жизнедеятельности.
