23. Ползунковые переключатели. Устройство, принцип действия, порядок выбора.

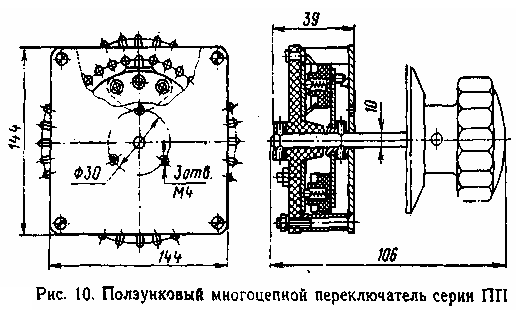

На рис. 10 показаны наиболее распространенные ползунковые переключатели серии ПП однопанельного исполнения на 35 цепей. Переключатели открытого исполнения предназначены для встроенного монтажа за панелью управления. Аналогичные щеточные переклюючатели, но закрытого щитового исполнения, имеют от 1 до 4 секций и число контактов в каждой секции от 4 до 24. Многоцепные щеточные переключатели обеспечивают надежную коммутацию цепей переменного тока напряжением до 380 В и постоянного тока напряжением до 220 В при токе нагрузки до 1 А.
24. Пакетные переключатели. Устройство, принцип действия, назначение.
Назначение: в качестве вводных аппаратов, вместно рубильника, т.к. он имеет меньш. габариты по отношению к рубильнику. Могут иметь много переключающих цепей (много пакетов). Поэтому часто используются как универсальный переключатели (из лекции).
Используют д/коммутации цепей управления – это по существу такие же аппараты, как и для силовых цепей, но имеющие мень-шие габаритные размеры._В станкостроении широко распростра-нены пакетные переключатели. Они представляют собой набор из наложенных друг на друга однополюсных поворотных выключа-телей (см. рис. 38, в), управляемых общим валиком. Отдельные од-нополюсные элементы можно установить так, что при повороте валика переключателя часть цепей будет замыкаться, а часть размыкаться. При повороте головки 1 пакетного переключателя вначале закручивается пружина спускового устройства, а потом от-кидывается защелка, удерживающая валик 2. При этом валик пово-рачивается пружиной, быстро переключая цепи всех секций пере-ключателя._Более подробно на (рис. 5, а) Такой выключатель состоит из набора изолированных секций 1 помещенных между верхней и нижней скобами, а также переключающего и фиксиру-ющего механизма 2, смонтированного на приводном валу 3 вместе с рукояткой 4. Каждые сек-ции этого выключателя (рис. 5, б) выполнены в виде пружинящих подвижных контактов 1, не-подвижных контактов 2, изолятора 3 и искрогасящих фибровых шайб 4. _Существует много различных исполнений пакетных выключателей, но все они имеют один принцип действия. Эти аппараты различают по габаритным размерам (в зависимости от номинального рабоче-го I от 10 до 250 А), количеству цепей или пакетов (от 2 до 10) и числу фиксированных положе-ний (от 2 до 6). _По конструктивному исполнению пакетные выключатели и переключатели де-лят на защищенные, закрытые и герметичные
25. Тумблер.

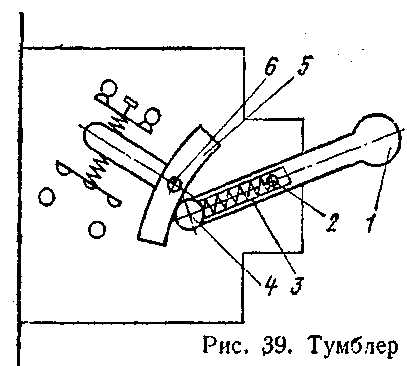

Для включения ламп местного освещения станков и других потребителей малой мощности в станкостроении применяют тумблеры (рис. 39). Тумблером называют однополюсный выключатель с прижимным контактом, управляемым поворотным рычажком, воздействующим на вековое устройство, пружина которого обеспечивает быстрое переключение контактов при повороте рычажка. Скорость срабатывания не зависит от скорости поворота рычажка. Этим обеспечивается быстрый разрыв дуги - между контактами. При повороте полого рычажка 1 вниз шарик 4 перемещается по дуговой планке 5 вверх, сжимая пружину 3. Когда центр шарика пройдет нейтральное положение (центр шарика находится на одной прямой с осями 2 и 6), сжатая пружина 3 повернет планку 5 быстро переключая контакты. При повороте рычажка вверх устройство действует аналогично, восстанавливая первоначальное положение контактов
