43.Бесконтактный пускатель. Эл. Сх., принцип действия, достоинства, недостатки.

В настоящее время находят широкое применение бесконтактные аппараты на силовых полупроводниковых приборах, которые выполняют функции пускателей.К ним относятся в частности тиристорные пускатели.Бесконтактные аппараты находят широкое применение при небольших токах и напряжениях, для плавного управления и регулирования тока и как быстродействующие аппараты.Для построения бесконтактных пускателей используются тиристоры и неуправляемые диоды.

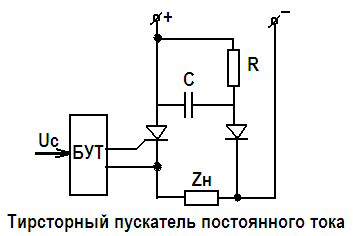

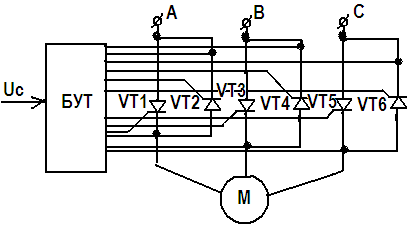

Трехфазная электрическая схема бесконтактного пускателя

В каждую из фаз подключается два встречно параллельных тиристора.

Достоинства:1.высокое быстродействие, большое число включений в час, 2.высокая надежность,3.долговечность, подвижной системы нет детали не изнашиваются механически, дуга не образуется –электрического износа нет, легко осуществляется управление слабыми сигналами, при обслуживании требуется периодическая чистка,отсутствуют шумы

Недостатки:1.Тиристорный пускатель сильно нагревается,2.не отключает полностью нагрузку(не производит гальваническую развязку),требуется спецюзащита от перенапряжения,необходима спецюзащита от токов КЗ,возможно ложное срабатывание в том числе от случайных импульсов с малой продолжительностью,размеры в неск-ко раз больше чем у контактных,высокая стоимость.

44.Эл. Механические реле.Классификация.Принцип действия.

ЭМ реле – это слаботочный коммутационный аппарат. Они предназначены для размножения сигналов, для выполнения логических функций, для выполнения задач исполнительных устройств. Кроме того они могут выполнять гальваническую развязку различн.логич.элементов схем. Благодаря тому, что реле коммутирует небольшие токи, удается упростить контактную группу и отказаться от спец.устройств дугогашения и увеличить число контактных пар. Конструкция реле аналогична конструкции контактора, но нет системы дугогашения. Мощность электромагнит.приводов и контактных групп меньше. Электромагнит.приводы прямоходового типа. Контактная группа мостикового и рычажного типа. В отличии от контакторов ЭМ реле имеют меньшие габариты и рассчитаны на меньшие токи управления(как правило<5А).

ЭМ реле можно рассматривать как нелинейный дискретный элемент САУ. Входной величиной реле является ток в катешке электромагнита, который часто называют током управления Iу, а выходной-ток в коммутируемой цепи Iк. Классификация.

1. По разрывной мощности контактора: 1.1 сильноточные реле(P>500Вт) ПМЕ-000, ПМЕ-100; 1.2 реле нормальной мощности(для пост.тока P<150Вт, для переменного тока P<500Вт), МКУ, РКН, РПУ; 1.3 слаботочные реле(для пост.тока P<50Вт, для переменного тока P<120Вт), РМУГ, геркон.

2. По чувствительности: 2.1 высокочувствит.реле Pк<=10мВт; 2.2 норм.чувствит. Pк<=(1-5)Вт;2.3 низкочувтсвит. Pк<=(10-20)Вт

3. По исполнению: 3.1 открытого; 3.2 защищенного; 3.3 герметичные.

4. По роду тока: 4.1 переменные; 4.2 пост.тока.

5. По назначению: 5.1 промежуточное; 5.2 реле времени; 5.3 измерительные.

6. По быстродействию: 6.1 быстродействующ.реле(t срабатыв <=10мс); 6.2 нормального быстродействия(t срабатыв <=50-

150мс); 6.3 замедленного действия(t срабатыв <=150мс).
