Приборы высокочастотного шума «ріас-1с», «ріас-1м», «ріас-1к» «ріас-1в»

Приборы создают маскирующий сигнал, затрудняющий прием и расшифровку информации, содержащейся в электромагнитном излучении, которое возникает при работе различных электронных приборов и обеспечивает:

- маскировку побочных электромагнитных излучений средств вычислительной и офисной техники;

- блокирование радиоканалов, используемых устройствами дистанционного снятия информации за счет побочных электромагнитных излучений и наводок;

- блокирование приёмников систем дистанционного управления по радиоканалу.

Приборы делают невозможным съем информации за счет побочных электромагнитных излучений и наводок от средств вычислительной и офисной техники.

В зоне действия приборов неустойчива радиосвязь (сотовая, транкинговая, пейджерная, бытовые радиотелефоны).

Приборы не рекомендуется включать без необходимости, например, если не ведется обработка конфиденциальной информации на ЭВМ или не проходят конфиденциальные переговоры.

Для достижения наибольшего эффекта приборы следует располагать в зоне «охраняемого» помещения. На одно помещение площадью до 30м² рекомендуется использовать один прибор. Наиболее эффективное расположение определяется опытным путём.

Приборы шума выпускаются в четырех модификациях:

- прибор высокочастотного шума стационарный «РІАС-1С»;

- прибор высокочастотного шума мобильный «РІАС-1М»;

- прибор высокочастотного шума компьютерный «РІАС-1К»;

- прибор высокочастотного шума дополнительный «РІАС-1В».

В состав каждого из приборов входят генераторы радиочастотного шума и комплект антенн.

Генераторы высокочастотного шума (стационарный «РІАС-1ГС», мобильный «РІАС-1ГМ, компьютерный «РІАС-1ГК»), обеспечивают формирование стационарного случайного сигнала с нулевым средним значением (белый шум) в диапазоне от 180Гц до 2ГГц и выше.

Генератор высокочастотного шума дополнительный «РІАС-1В», обеспечивает формирование стационарного случайного сигнала с нулевым средним значением (белый шум) в диапазоне от 1 до 2ГГц и выше.

Прибор радиочастотного шума стационарный «рiас - 1с» (с мягкими антеннами)

Общие сведения, назначение

Прибор радиочастотного шума стационарный «РIАС - 1С» предназначен для защиты объектов от утечки конфиденциальной информации каналами побочных электромагнитных излучений и наводок путём генерации шумового сигнала.

В состав прибора входят генератор шума «РIАС - 1ГС» и антенны рамочные мягкие «РIАС - 1АМ».

Антенны рамочные мягкие «РIАС - 1АМ» представляют собой изолированные провода сечением до 5 мм, которые размещаются по периметру защищаемого объекта.

РРис.2

К выходным каналам генератора может подключиться до 6 рамочных антенн.

Антенна рамочная мягкая «РІАС-1АМ» представляет собой рамку, выполненную проводом (например, МГШВ диаметром 0,5мм), подсоединенную к разъему. Антенны располагаются в виде рамок вдоль стен, потолка и пола помещения.

Технические характеристики

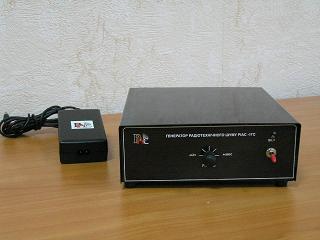

Прибор (рисунок 2) обеспечивает подавление излучений маломощных передатчиков в полосе частот от 180 Гц до 2 ГГц и выше.

Коэффициент качества шумового сигнала прибора - не менее 0,8.

Спектральная плотность напряжения электрической Еш и магнитной Нш компонент электромагнитного поля шума прибора относительно 1 мкВ на расстоянии 1 м от антенны:

В диапазоне от 0,00018 до 100 МГц - не менее 65 дБ;

В диапазоне от 100 до 100 МГц - не менее 70 дБ;

В диапазоне от 500 до 1200 МГц - не менее 70 дБ;

В диапазоне от 1200 до 2000 МГц - не менее 70 дБ.

Коэффициент межспектральных корреляционных связей в полосе частот шумового сигнала прибора - не более 6 дБ.

Прибор обеспечивает регулирование уровня шумового сигнала на величину не менее 20 дБ.

Максимальное интегральное значение выходной мощности прибора не менее 10 Вт.

Прибор имеет встроенную систему автоматического контроля функционирования и звуковую индикацию целестности излучаемых антенн.

Электропитание прибора осуществляется от сети переменного тока напряжением 220 В плюс 22 В минус 33 В, частотой

50 ± 1Гц.

Время технической готовности прибора - не более 5 с.

Мощность, которую потребляет прибор от сети переменного тока - не более 20 Вт.

Габаритные размеры генератора - не более 190 × 185 × 63 мм.

Масса генератора - не более 2 кг.
