91. По приведенной на рисунке спектральной диаграмме однотонального ам сигнала определите коэффициент модуляции.

А) 0,5

91. По приведенной на рисунке временной диаграмме однотонального АМ сигнала определите амплитуду несущего сигнала.

А) 3 В

91. По приведенной на рисунке спектральной диаграмме однотонального АМ сигнала определите начальную фазу модулирующего информационного сигнала. Π π π / 2 3π / 2 φ

А) π /2 рад

91. Каким следует выбирать индекс модуляции (m) однотонального сигнала угловой модуляции, чтобы в его спектре не было несущей составляющей?

А) чтобы функция Бесселя J₀(m) была равна нулю

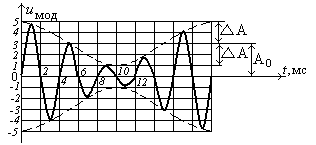

91. По приведенной на рисунке временной диаграмме однотонального АМ сигнала определите коэффициент модуляции.

М=

А) 0,67

91. На рисунке приведена временная диаграмма ЦАМ сигнала. Покажите вид спектральной диаграммы этого сигнала.

А) такой диаграммы нет

91. С помощью приведенной математической модели ЧМ сигнала:

U_ЧМ(t)=2 Cos[10 ³t+8 Sin(100t)]

определите ширину его спектра.

А) 1,8 крад/с

91. По приведенной на рисунке временной диаграмме однотонального АМ сигнала определите частоту модулирующего информационного сигнала.

Т_мод=20 мс; F_мод=1 / Т_мод=1 / 20*10 ^-3=50 Гц

А) 50 Гц

91. По временной диаграмме однотонального АМ сигнала определите начальную фазу модулирующего информационного сигнала.

А) 0 рад

91. На рисунке приведена временная диаграмма однотонального АМ сигнала. Укажите правильную запись математической модели этого сигнала.

Т_мод=20 мс; ω_мод=2π / Т_мод=2π*50 рад/с;

Т_нес=4 мс; ω_нес=2π / Т_нес=2π*250 рад/с; φ_нес=-π /2; А₀=2.

А) u_ам(t)=2*[1+Cos(2π*50t)] *Cos(2π*250t-π /2)

91. По приведенной на рисунке временной диаграмме однотонального АМ сигнала определите начальную фазу несущего сигнала.

А) – р/2 рад

91. Коэффициент амплитудной модуляции – это:

А) отношение девиации амплитуды к ее немодулированному значению

91. Максимальное отклонения частоты от немодулированного значения при ЧМ называется:

А) девиация частоты

91. При фазо-импульсной модуляции модулирующим сигналом является:

А) произвольный аналоговый сигнал

91. Изображенная на рисунке спектральная диаграмма относится к:

А) однотональной балансовой модуляции

91. Математическая модель однотонального АМ сигнала:

u_АМ(t)= Cos (800π×t)+0,5 Cos (500π× t)+0,5 Cos (1100π×t).

Определить коэффициент модуляции сигнала:

А_макс=1+0,5+0,5=2; А_мин=1-0,5-0,5=0; М=( А_макс - А_мин) / ( А_макс + А_мин)=1

Определите коэффициент модуляции.

А) 1

91. Математическая модель однотонального ЧМ сигнала:

и_чм(t)= Cos[2π×10 ⁶t +5 Sin (2π×10³t)], B

Определите девиацию частоты.

А) 5 кГц

91. Математическая модель однотонального АМ сигнала:

и_АМ(t)= Cos (800π×t)+0,5 Cos (500π× t)+0,5 Cos (1100π×t).

Определите частоту модулирующего информационного сигнала.

А) 150 Гц

91. При какой модуляции приращение фазы модулированного сигнала изменяется по закону интеграла от модулирующего сигнала?

А) при ЧМ

91. При ФМ девиация фазы имеет смысл:

А) индекса модуляции

91. Определите ширину спектра модулированного сигнала балансовой модуляции, если полоса частот модулирующего информационного сигнала 0,5-6,5 кГц (ширина спектра – 6 кГц).

А) 13 кГц

91. Амплитуда ЧМ сигнала 2 В, закон изменения мгновенной частоты:

ω (t)=10⁶×[1+10^-2Sin(2×10³t)], рад / с

Найдите девиацию частоты этого сигнала.

А) 10 крад/с

91. Математическая модель ФМ сигнала:

И_ФМ(t)=5 Cos[2×10 ³t +2× Cos (200t)+π / 3], B

Найдите значение девиации фазы.

А) 2 рад

91. Сколько составляющих в спектре изображенного на рисунке модулированного сигнала?

А) 3

91. По приведенной на рисунке спектральной диаграмме однотонального АМ сигнала найдите математическую модель несущего сигнала.

F_нес=55 кГц; ω_нес=2π F_нес=110π*10³; А=4; φ=π

А) u_нес(t)=4*Cos(110π*10³t+π)

91. Индекс модуляции сигнала однотональной ФМ таков, что значение функции Бесселя J₂(m) равно нулю. Какие составляющие в спектре сигнала отсутствуют?

А) с частотами (f_нес±2f_инф)

91. С помощью приведенной математической модели ЧМ сигнала определите ширину его спектра.

и_ЧМ(t)=2 Cos[10 ³t +0,05Sin (300t)], B

А) 600 рад/с

91. На рисунке приведена временная диаграмма однотонального АМ сигнала. Найдите значение коэффициента модуляции.

А) 1

91. При АМ перемодуляция наступает когда:

А) девиация амплитуды превышает амплитуду несущего сигнала

91. Однополосная модуляция осуществляется с помощью:

А) балансного модулятора и полосового фильтра

91. Сигнал однотональной однополосной модуляции представляет собой:

А) гармонический сигнал

135. Перемодуляция в АМ сигнале приводит к:

А) искажению сигнала

136. Какому виду модуляции и оптимальному способу приема соответствует формула определения вероятности ошибки р_ош=0,5-Ф(h)?

A) когерентному приему ЦЧМ сигналов

137. Какому виду модуляции и оптимальному способу приема соответствует формула определения вероятности ошибки р_ош=0,5-Ф( h)?

A) когерентному приему ЦФМ сигналов

138. Какому виду модуляции и оптимальному способу приема соответствует формула определения вероятности ошибки р_ош=0,5 ехр(-h² / 4)?

A) некогерентному приему ЦАМ сигналов

139. Какому виду модуляции и оптимальному способу приема соответствует формула определения вероятности ошибки р_ош=0,5 ехр(-h² / 2)?

A) некогерентному приему ЦЧМ сигналов

140. Какому виду модуляции и оптимальному способу приема соответствует формула определения вероятности ошибки р_ош=0,5 ехр(-h²)?

A) некогерентному приему ЦОФМ сигналов

141. Максимальную помехоустойчивость к помехам называют:

A) потенциальная помехоустойчивость

142. У какого вида модуляции наименьшая помехоустойчивость к помехам?

A) ЦАМ

143. Какую последовательность операций следует произвести для преобразования аналогового сигнала в цифровой?

A) дискретизация, квантование, кодирование

144. При преобразовании аналогового сигнала в цифровой, операция дискретизации –это:

A) дискретизация по времени

145. К каких случаях может быть когерентный прием?

A) при известной частоте и фазе сигнала

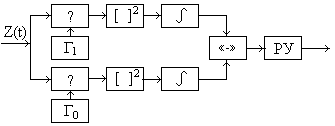

146. Какое устройство должно стоять на месте вопроса на структурной схеме оптимального приемника Котельникова?

A) «-» (вычитатель)

147. Шаг квантования в АЦП равен 0,5мВ. Значение дискретного отсчета равно 4,7 мВ. Чему будет равно значение квантованного отсчета?

A) 4,5 мВ

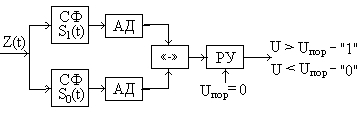

148. Какому виду цифровой модуляции и способу оптимального приема соответствует приведенная на рисунке структурная схема приемника?

A) когерентный прием ЦАМ сигналов

149. Какому виду цифровой модуляции и способу оптимального приема соответствует приведенная на рисунке структурная схема приемника?

A) когерентный прием ЦФМ сигналов

150. Какому виду цифровой модуляции и способу оптимального приема соответствует приведенная на рисунке структурная схема приемника?

A) некогерентный прием ЦЧМ сигналов

151. Какому виду цифровой модуляции и способу оптимального приема соответствует приведенная на рисунке структурная схема приемника?

A) некогерентный прием ЦЧМ сигналов
