Токарный станок для обручальных колец
Типа ТО-01
Содержание
Общие сведения.
Технические характеристики.
Конструкция станка.
Панель управления.
Транспортировка.
4.1 Установка станка.
5. Подключение.
6. Запуск.
7. Процесс обработки наружной поверхности кольца.
8. Процесс обработки внутренней поверхности кольца.
9. Процесс радиальной обработки наружной поверхности.
10. Техническое обслуживание.
10.1 ТО Ежедневное ЕТО
10.2. Периодическое техническое обслуживание, первое ПТО-1.
10.3. Периодическое техническое обслуживание, второе ПТО-2.
10. 4 Капитальный ремонт.
11. Схема электрическая.
Общие сведенья.
а) Токарный станок ТО-01 предназначен для калибровки ювелирных колец или других цилиндрических изделий при помощи алмазных, победитовых или других резцов. Стандартный комплект станка включает набор цанг разжимных. По желанию клиента может быть изготовлено любое приспособление для обработки других ювелирных изделий.
b) Желательно, что бы на станке работал один, максимум двое рабочих (при посменной работе), отвечающих за техническое состояние станка.
с) Необходимо вовремя проходить техническое обслуживание станка, в соответствии с рекомендациями данной инструкции.
d) Неполадки в работе станка необходимо замечать и устранять в процессе работы, что позволит избежать дорогостоящего и длительного ремонта.
В процессе работы необходимо:
- Содержать станок и рабочее место в чистоте.
- По окончании работы необходимо собрать отходы и вытереть станок насухо.
- Перед каждым началом работы необходимо провести ежедневное техническое обслуживание – ЕТО
- Перед началом работы необходимо изучить данную инструкцию и работать в соответствии с ее требованиями.
- Работать в защитных очках.
Технические характеристики станка.
- Напряжение питания 3х380 В, 50 Гц
- Потребляемая мощность 0,25 кВт
- Обороты электродвигателя 2800 об/мин
- Обороты шпинделя 1300 об/мин
- Освещение 12 V
- Общий объем 18л
- Масса 70 кг
- Габариты 700 х 700 х 550 мм
- Уровень шума 55-60 дБ

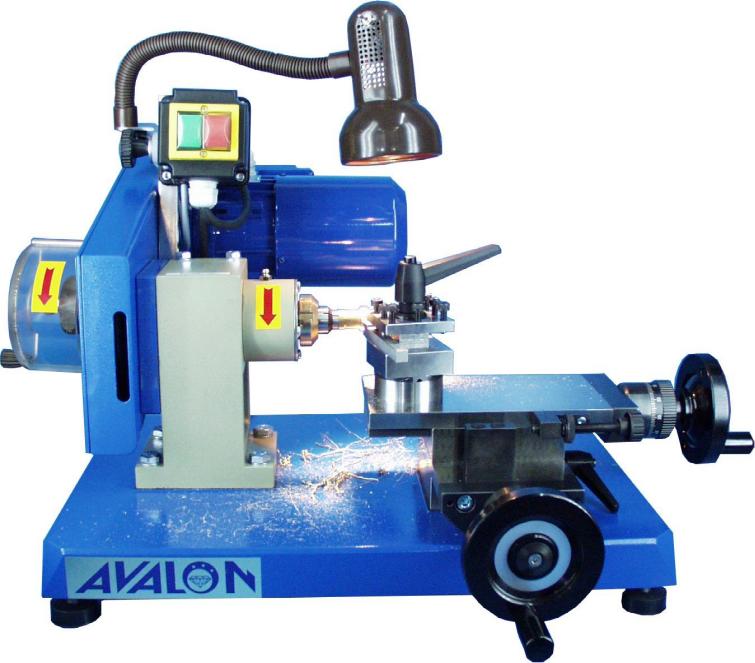

Конструкция станка
10 – основание;
20 – суппорт;
30 – ручки перемещения суппорта;
40 – винт ограничительный;
50 – шпиндель;
60 – двигатель;
70 – держатель резца;
80 – рукоять ручного прокручивания шпинделя;
90 – лампа;
100 – панель управления.
Основание станка представляет собой чугунную плиту на регулирующих ножках, на которой смонтированы все элементы станка: суппорт, корпус шпинделя с передачей от электродвигателя.
Рядом с электродвигателем размещен пульт управления. Весь станок представляет собой легкую сборную конструкцию с возможностью перемещения двумя рабочими.
Станок ТО-01 прост и безопасен при работе и обслуживании, вращающиеся элементы защищены кожухами.

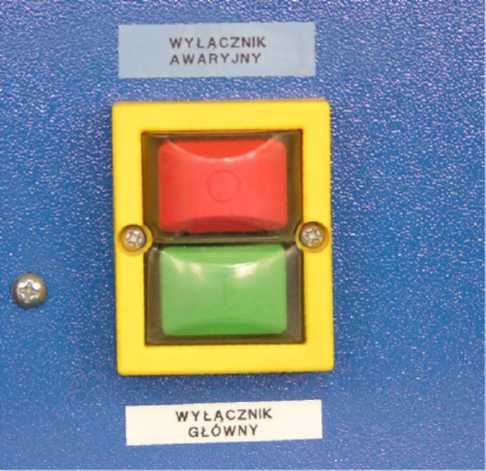

Панель управления
Панель управления показана на рис 2.
Главный выключатель (зеленого цвета)
Аварийный выключатель (красного цвета)
По желанию клиента, возможно, установить дополнительное управление скоростью шпинделя.
4.0 Транспортировка станка
В автотранспорте станок необходимо перевозить в горизонтальном положении на регулирующих ножках.
4.1 Размещение
Станок ТО-01 установить на твердой горизонтальной поверхности, обеспечить освещение рабочего места и подводку электропитания.
Подключение станка
- подключить станок к сети переменного тока с напряжение 3х380 В;
- убедиться в соответствии направления вращения стрелки на кожухе;
- проверить работу тормоза электродвигателя;
- проверить перемещение резцедержателя;
- проверить работу освещения;
- проверить надежность крепления обрабатываемой детали;
- проверить возможность вращения резцедержателя вокруг своей оси.
Запуск станка
- закрепить кольцо на разжимной цанге;
- закрепить резец в держателе (высота резца указана на корпусе шпинделя);
- включить лампу, отрегулировать направление светового пучка;
- установить резец в необходимое положение, начать обработку.

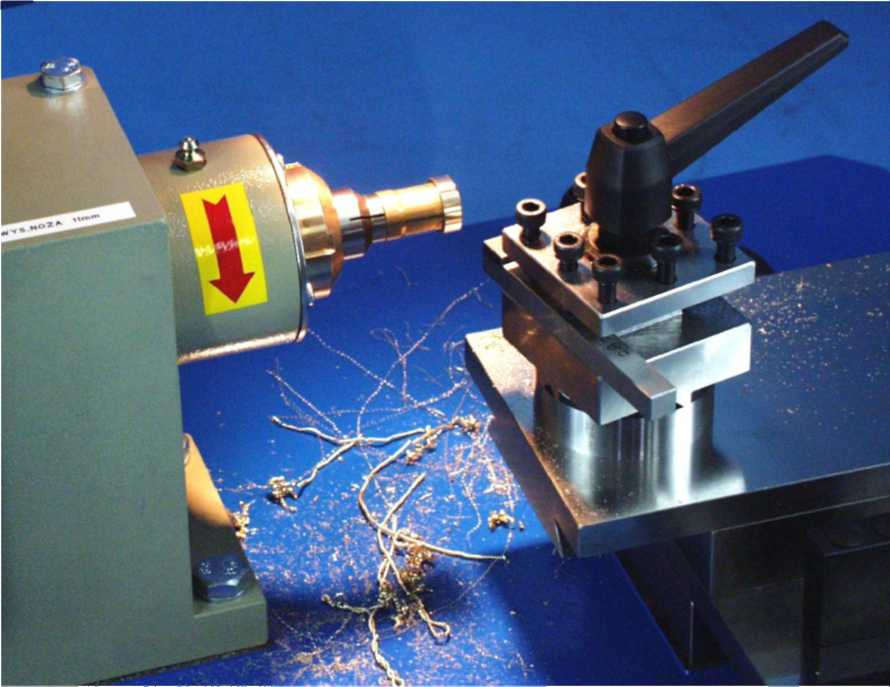

Проточка продольная, торцевание, нанесение фасок
Обработка продольная, поперечная и нанесение фасок производятся на внешних поверхностях детали закрепленной на разжимной цанге.
Контролировать качество резанья и, в зависимости от материала и качества резца и материала подбирать скорость подачи и толщину съема. В случае проявления микровибрации смазать обрабатывающую поверхность керосином.
Внимание:
- работать в защитных очках;
- в случае аварии, нажать аварийный выключатель, отключить питание и сообщить о поломке руководству;
- необходимо выполнять периодическое техническое обслуживание станка.
- в случае длительного перерыва в работе тщательно очистить станок и провести консервацию.
