3. Понятие о микропроцессоре

Управляющим блоком цифровых систем управления подвижными объектами является специализированный вычислитель, построенный на основе микропроцессорных интегральных схем.

Микропроцессор - функциональный блок микросхемотехники, выполненный, как правило, на одной СБИС и предназначенный для цифровой обработки информации и управления ходом этой обработки на основе кодов команд программы, считываемых из запоминающих устройств.

3.1. Функциональная классификация микропроцессоров

Общая функциональная классификация микропроцессорных средств показана на рис. 1.1.

Микропроцессоры с аппаратным принципом управления характеризуются фиксированной разрядностью шин адреса и данных и неизменяемой системой команд. Последняя характеристика подразумевает, что набор возможных элементарных действий процессора образует конечное фиксированное множество, причем каждому действию соответствует конкретный управляющий код - код команды. Указанное свойство определяется тем, что в состав процессора входит блок дешифрации команд, функционирующий по жесткой аппаратной логике.

Микропроцессорный комплект (МПК) - набор СБИС и БИС с общими конструктивно-технологическими принципами и электрическими характеристиками (уровни сигналов, быстродействие), предназначенных для построения функционально полнофункциональной микропроцессорной системы (МПС) для задач вычислений или управления. В состав МПК входят собственно центральный процессор (ЦП), или микропроцессор, арифметический сопроцессор - средство эффективной реализации вычислительных действий под управлением ЦП, а также контроллеры периферийных функций с программной настройкой режимов: порты параллельной и последовательной связи, таймеры - средства реализации временных интервалов, контроллеры прерываний и прямого доступа к памяти.Микросхемы ПЗУ и ОЗУ не входят в состав МПК и образуют самостоятельные функциональные группы.

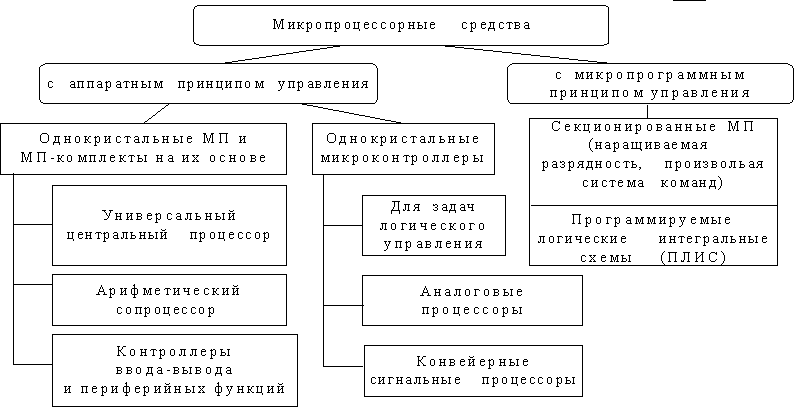

Рис. 1.1. Функциональная классификация микропроцессорных средств

Универсальные микропроцессоры ориентированы на использование в различных вычислительных, информационных и управляющих системах, в которых требуется обработка больших объемов информации (например, для цифровой обработки изображений, управления базами данных, визуализации данных оператору или экипажу), но нет специальных требований к архитектуре вычислителя, большому количеству средств УСО, габаритным размерам и энергопотреблению. Универсальность микропроцессора подразумевает как широкую сферу использования, так и типовую структуру вычислительной системы. Для таких устройств обычно реализуется архитектура Фон Неймана, и реже Гарвардская архитектура. Типовая структура универсального микропроцессора показана на рис.1.2 (К1).

Универсальные микропроцессоры не являются самодостаточными устройствами, и для построения вычислительной системы требуют подключения ряда дополнительных микросхем (память, контроллеры, порты). Поэтому обычно для конкретного универсального МП разработан т.н. микропроцессорный комплект, содержащий различные буферные элементы и контроллеры, функционально и электрически совместимые с данной моделью МП (chipset).
