Міністерство освіти і науки України

Вінницький будівельний технікум

Методичні вказівки

до виконання курсового проекту на тему « Горизонтальна та вертикальна зйома» з предмету «Геодезія» для денної та

заочної форми навчання спеціальності «Землевпорядкування»

Вінниця 2013р

^{ЗАВДАННЯ}

на виконання курсового проекту з геодезії

студента ______________________________ групи ЗІК-12 - 1В

інституту післядипломної освіти

Київського національного університету будівництва та архітектури

Тема: "Горизонтальна та вертикальна зйомка"

Зміст проекту.

I. Зміст аналітичної частини проекту.

1. Опрацювати літературу по темі і підготувати короткий вступ.

1. Виконати розрахунки координат точок, визначити висоти точок.

2. Провести розрахунки тахеометричного знімання.

3. Визначити площу полігону.

II. Зміст графічної частини проекту.

1. План учбового полігону з нанесенням ситуації та горизонталей з перерізом 0,5м

(масштаб 1:2 000).

2. Викреслити абриси.

3. Перенести з аналітичної частини таблиці з координатами та площами полігону.

III. Вихідні дані.

1. Початкові данні для проекту викладені в методичних вказівках.

2. Для індивідуального завдання прийняти:

• дирекційний кут напрямку 1-2 прийняти :

____º 00′

• вихідні координати точки 1 :

X =____ ,00м; У = _____,00м

• за вихідну відмітку п.т.х. 1

Н = ____,00м

Завершений курсовий проект повинен складатися з пояснювальної записки, з розкриттям питань у

вигляді технічного звіту, які перераховані у змісті завдання, розрахунків і графічної частини.

Термін здачі закінченого курсового проекту не пізніше ____________20 р.

Завдання видав: _________________________________

Завдання прийняв: ________________________________20 р.

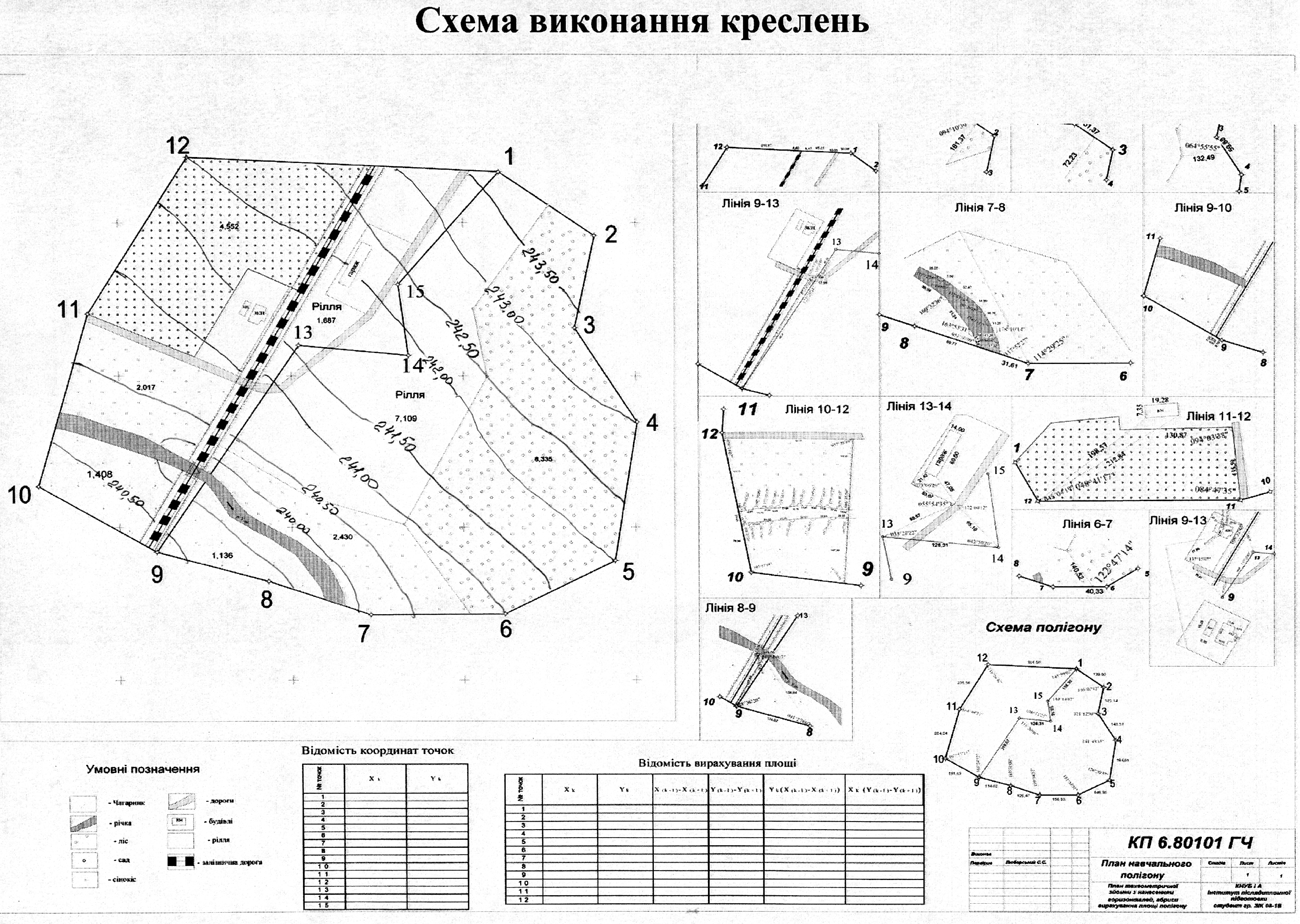

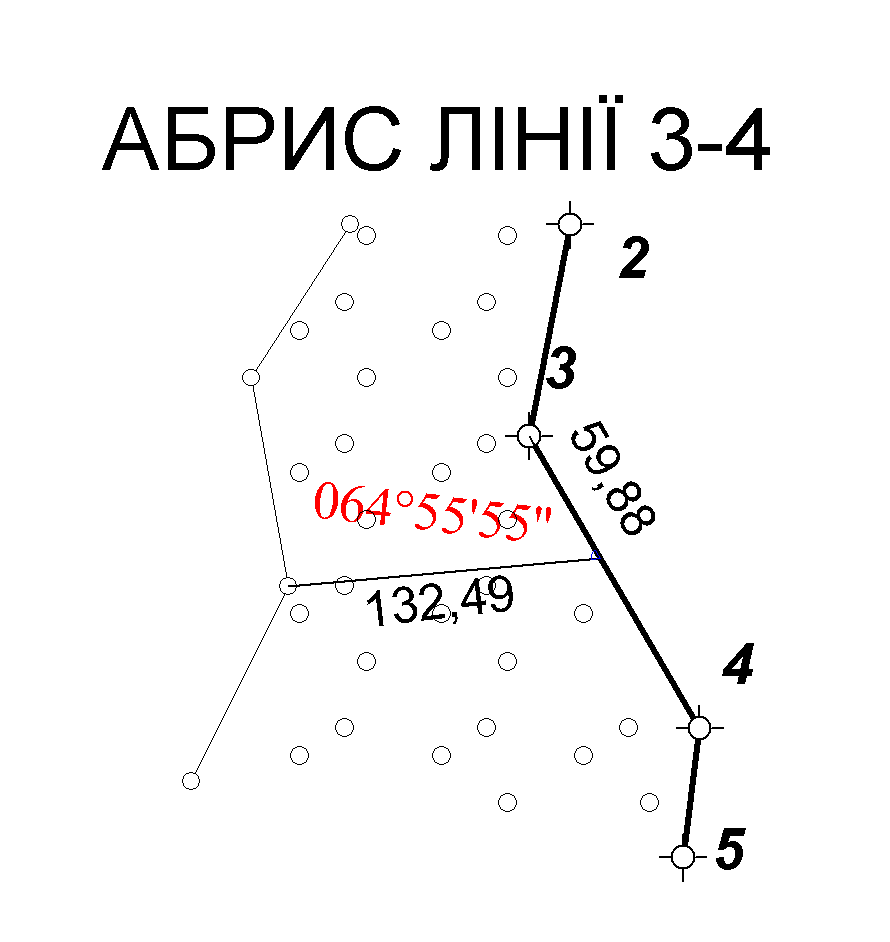

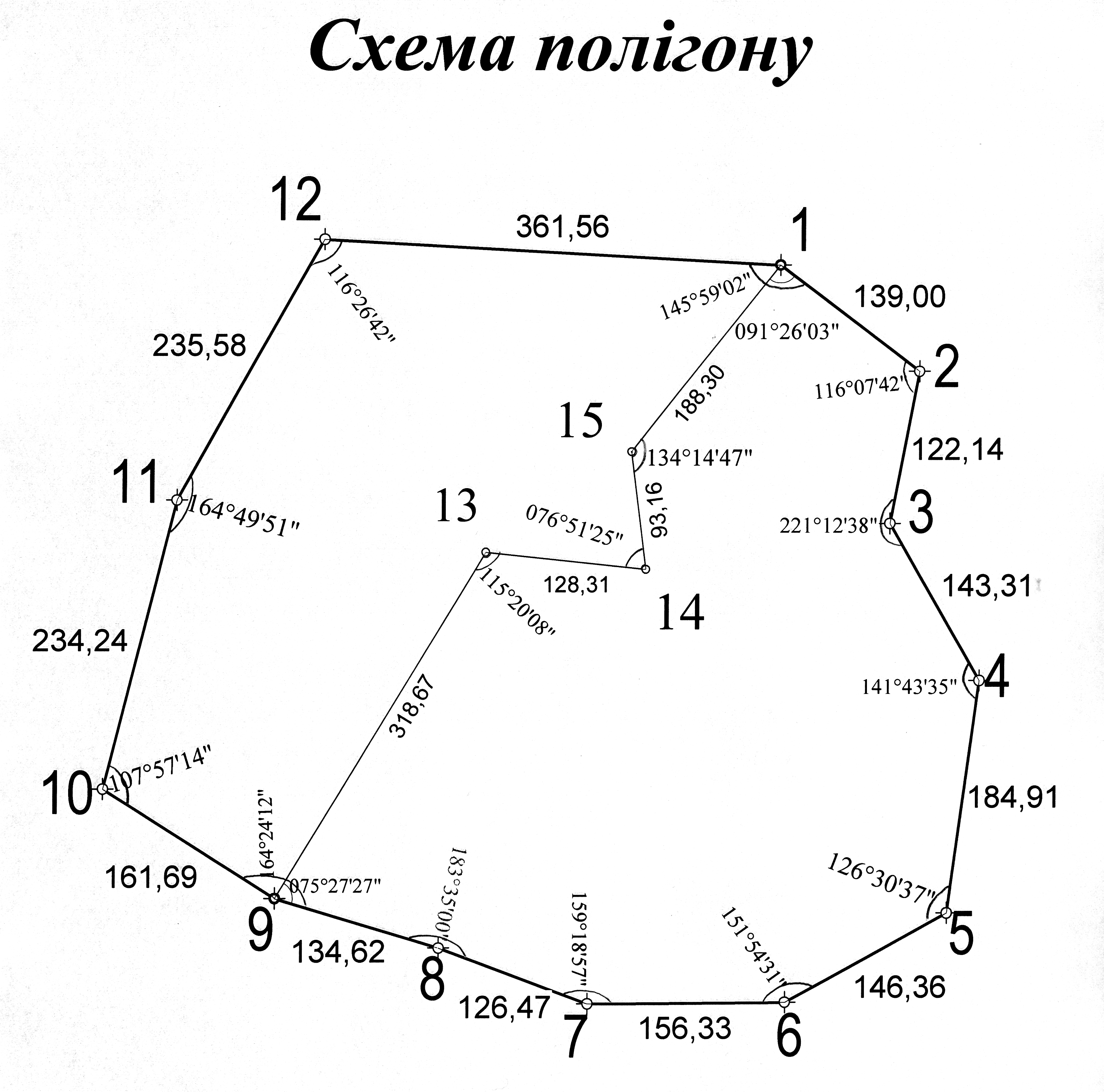

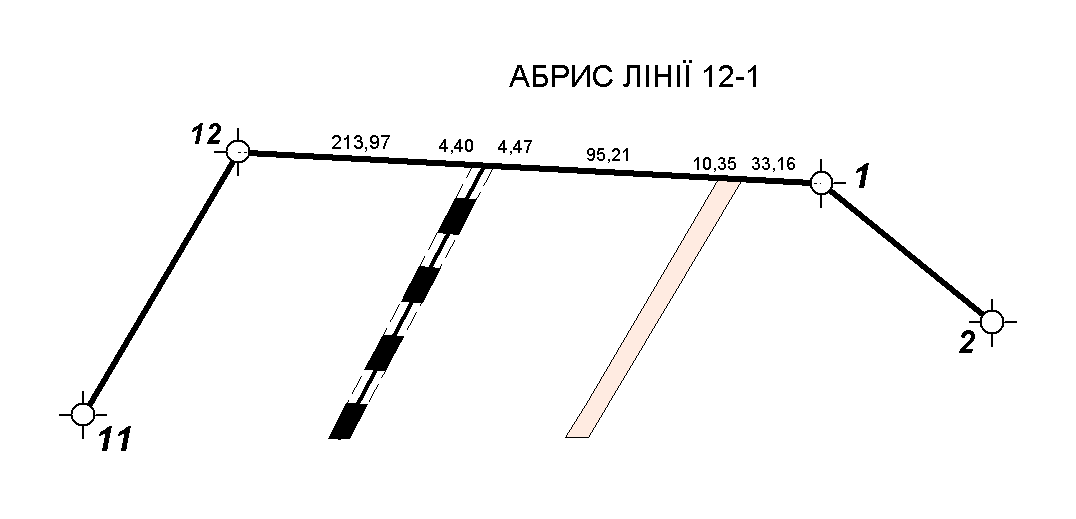

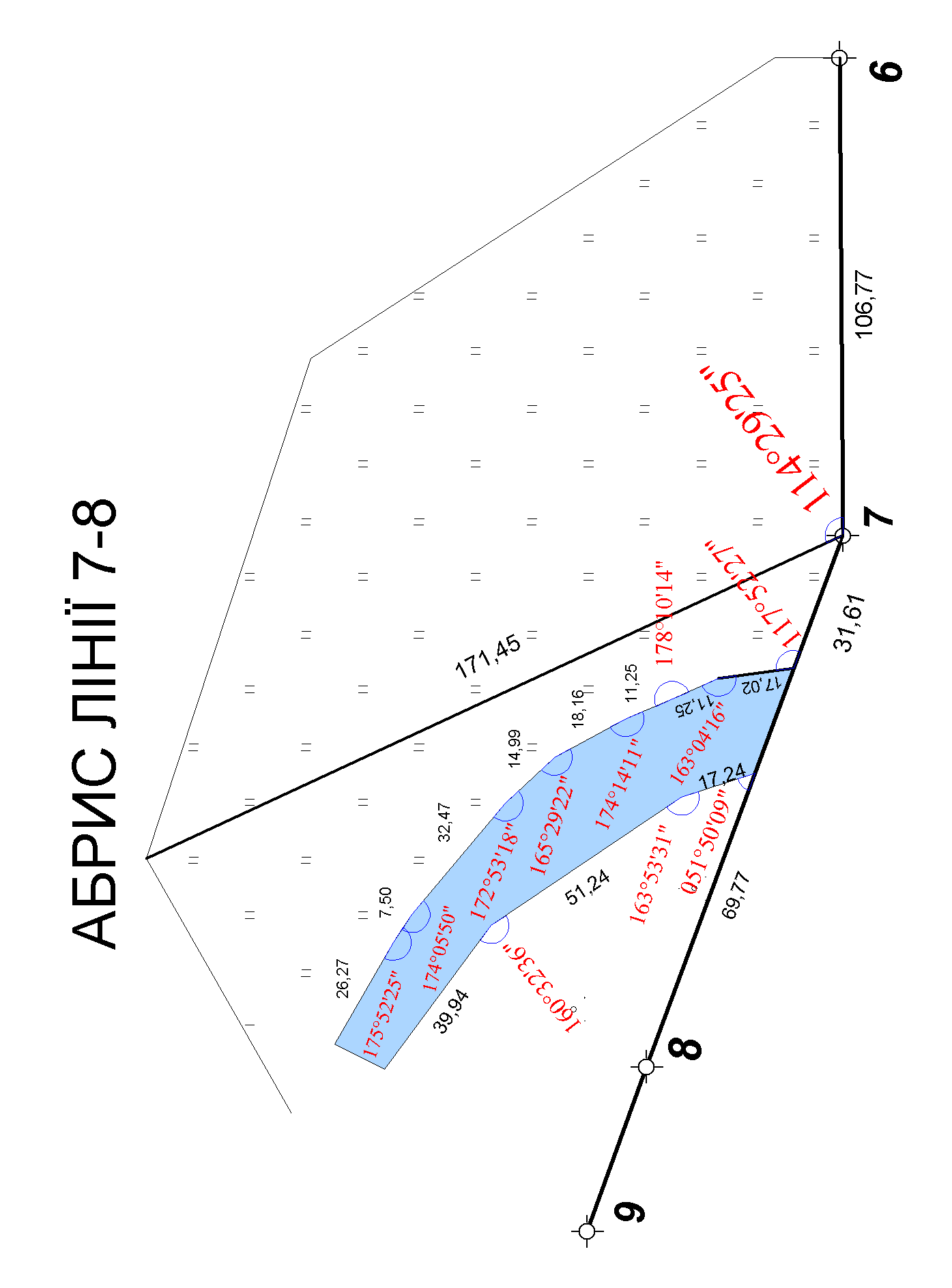

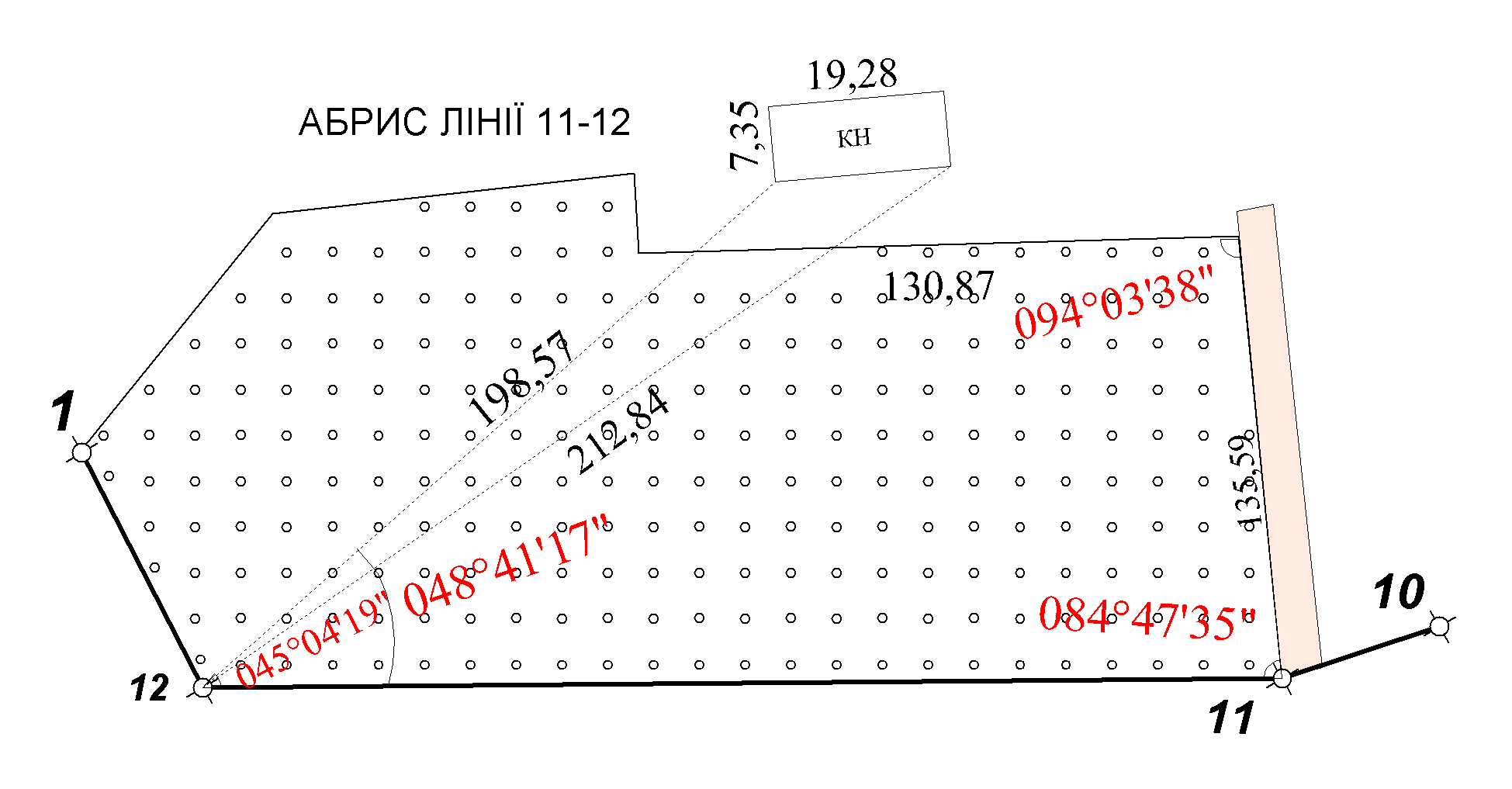

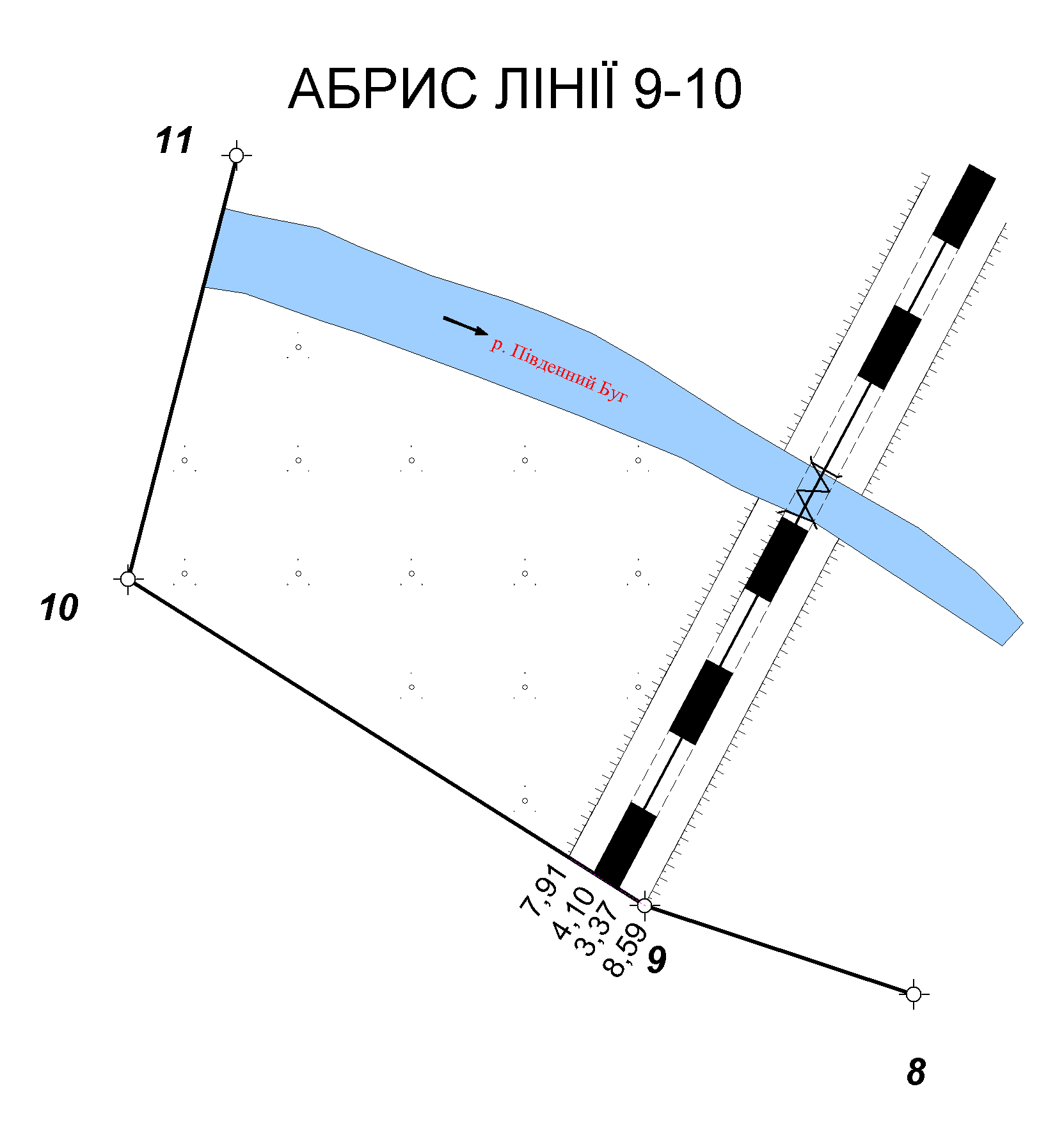

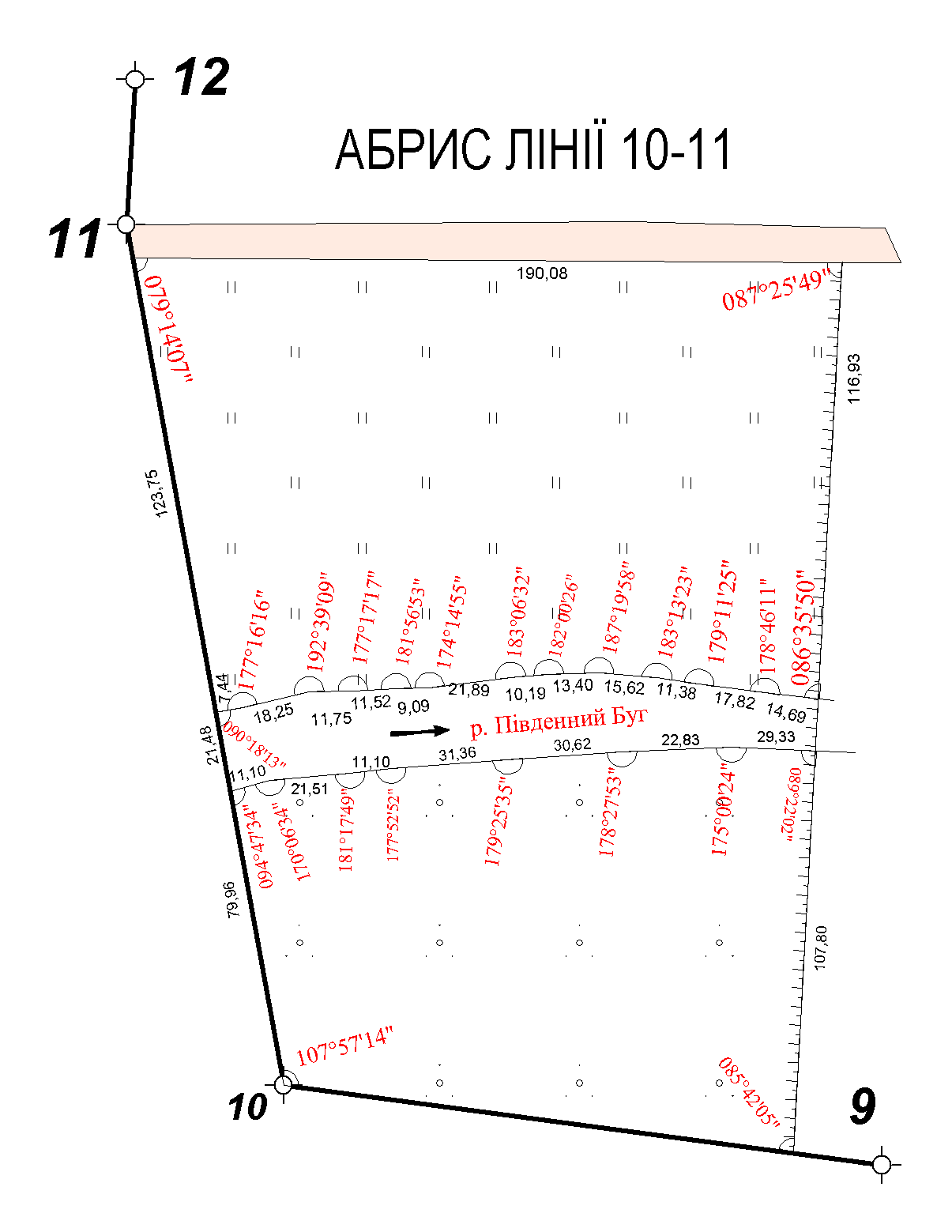

Абриси до виконання розрахунків та креслень до розділу «Теодолітна зйомка»

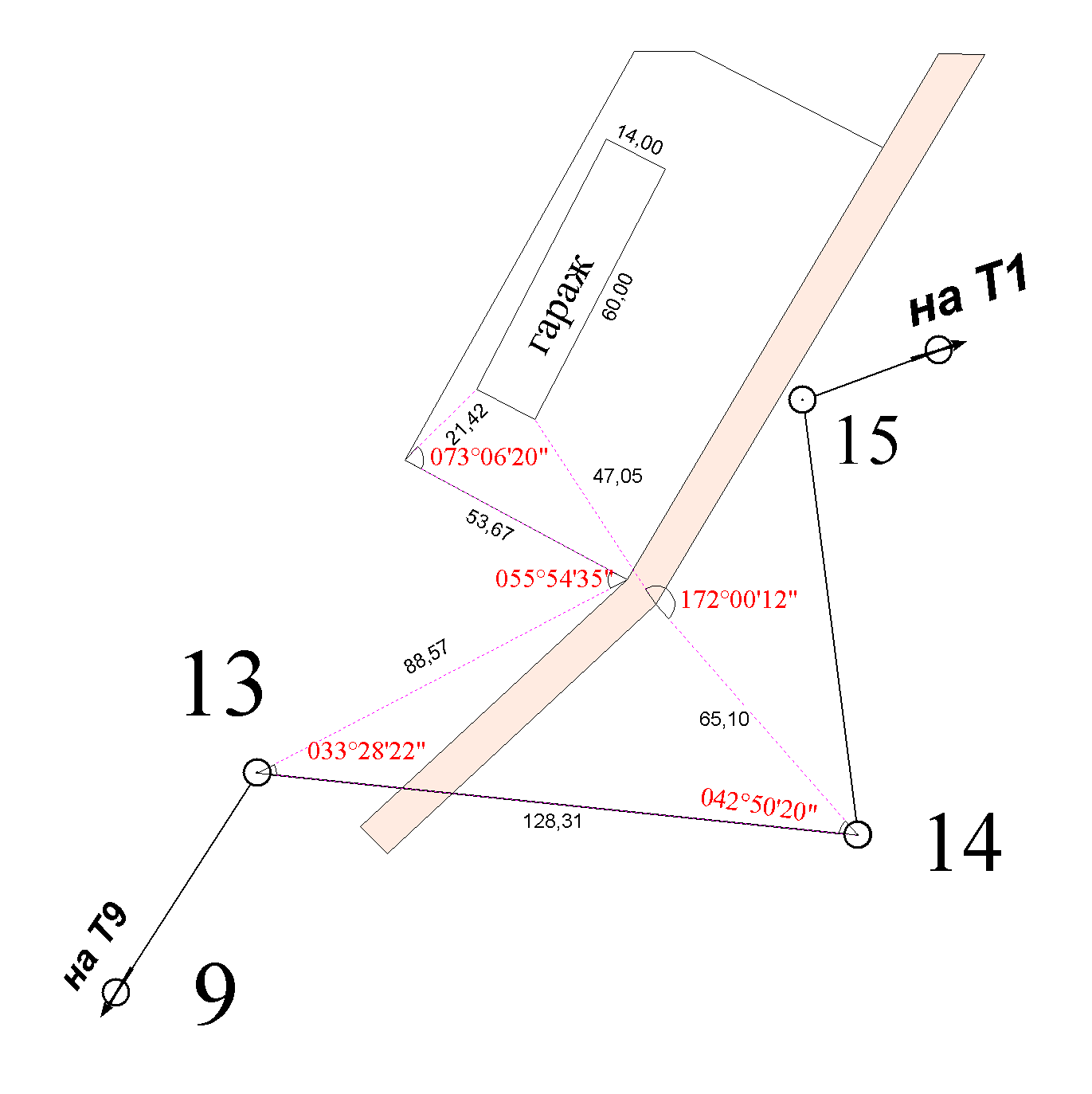

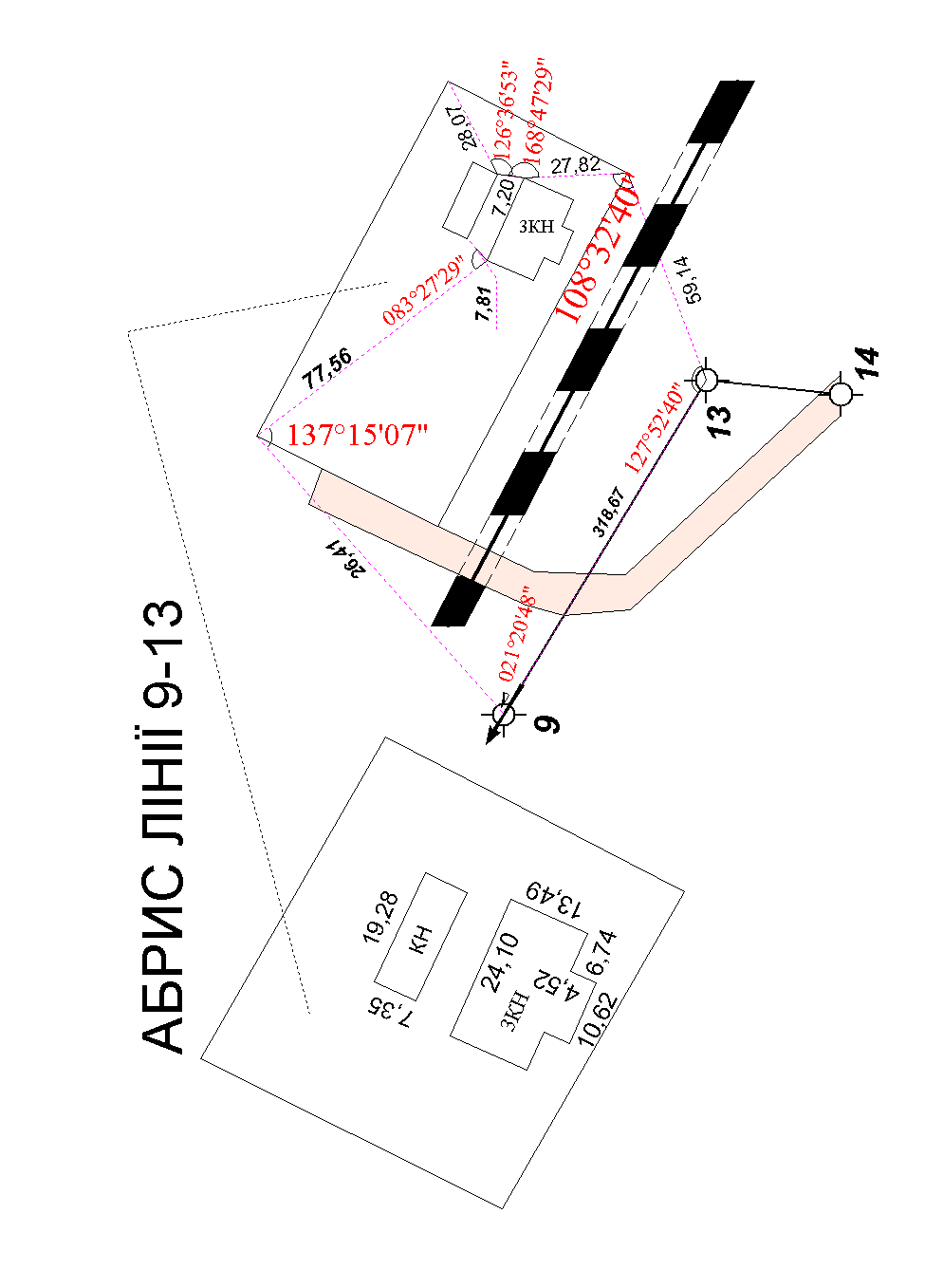

Абрис лінії 13-15

Відомість тригонометричного нівелювання

№ точки	Довжина ліній	Кут нахилу		Перевищення				Поправка	Зрівноважене перевищ.	Відмітка	№ точки
		прямо	обернено	прямо	обернене	середнє
1	2	3	4	5	6	7		8	9	10	11
1	139,00	+0°04'	-0°04'
2	122,14	-0°19'	+0°19'
3	143,31	-0°04'	+0°04'
4	184,91	-0°19'	+0°19'
5	146,36	-0°23'	+0°23'
6	156,33	-0°20'	+0°20'
7	126,47	+0°02'	-0°02'
8	134,62	+0°10'	-0°10'
9	161,69	+0°03'	-0°03'
10	234,24	+0°02'	-0°02'
11	235,58	+0°17'	-0°17'
12	361,56	+0°16'	-0°16'
1	Р=
1	188,30	-0°30'	+0°28'								1
15	93,16	-0°12'	+0°12'								15
14	128,31	-0°15'	+0°15'								14
13	318,67	-0°07'	+0°07'								13
9							∑hcp=				9
	Р=				fhcp =
