1.6 Аккумуляторные батареи
Аккумуляторная батарея в ЭПУ постов ЭЦ выполняет следующие функции:
Являются источником резервного питания наиболее ответственных устройств поста ЭЦ, при отключении источников переменного тока.
Обеспечивает бесперерывность цепей питания при переключении фидеров питания и запуска ДГА.
Обеспечивает сглаживание пульсации напряжения на выходе выпрямителей
Для аварийного питания стационарной аппаратуры автоматики и связи на постах ЭЦ наиболее часто используют кислотно-свинцовые аккумуляторы типа СК.

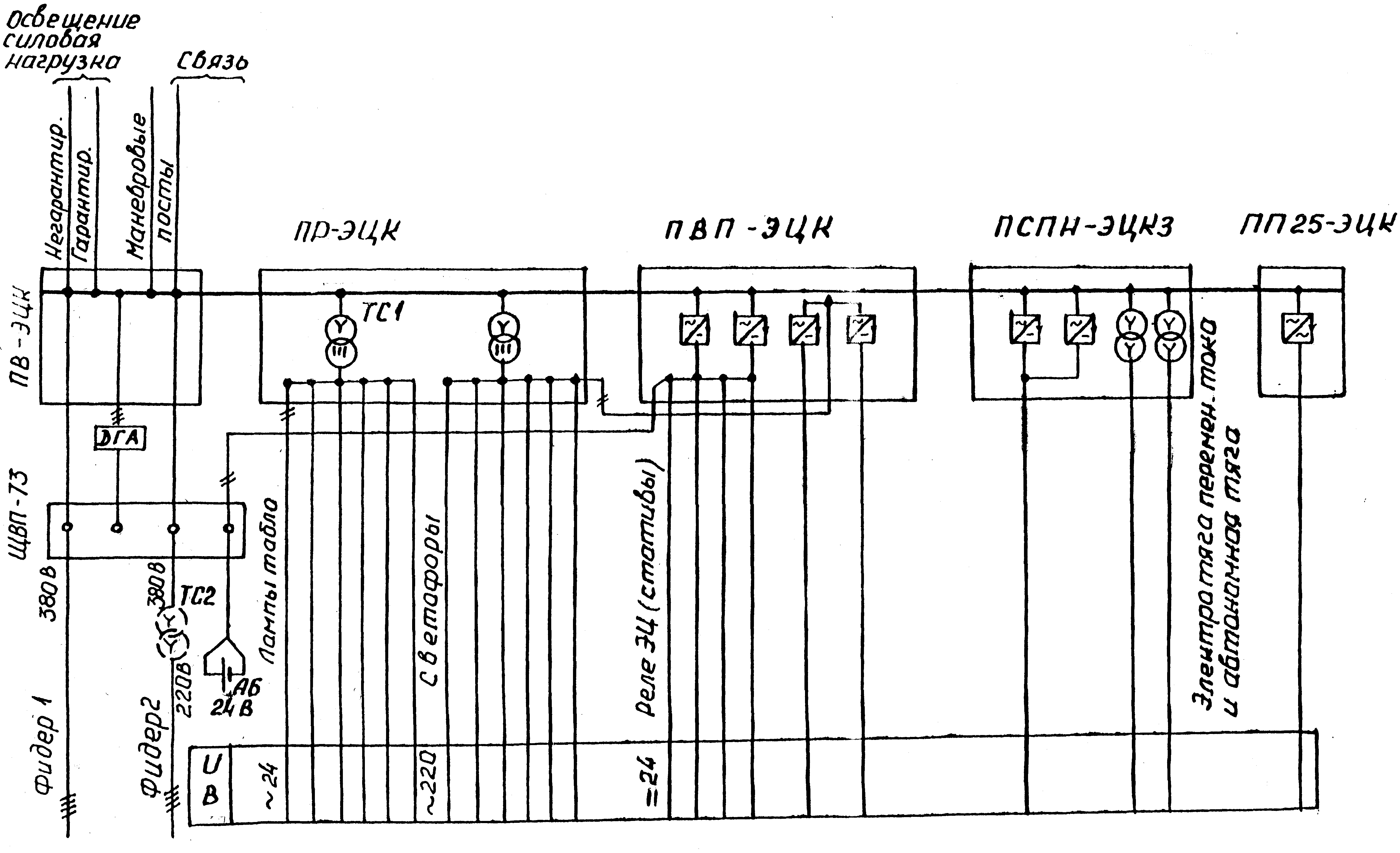

2. Разработка структурной схемы
рис. 1
ШВП-73 ( щит выключения питания) – предназначен для быстрого и надежного отключения всех видов электропитания при пожарах. На щите установлены четыре автоматических выключателя типа А 3114/7 и разрядники типа РВН – 0,5 для защиты от перенапряжений.
Вводная панель ПВ – ЭЦК предназначена для:
1.Подключения двух внешних независимых источников переменного тока (фидер 1 и 2) напряжением 380 В и резервной электростанции (дизель генераторного агрегата ДГА)
2. Контроля за состоянием этих источников.
3. Начального распределения переменного тока по основным видам нагрузок (устройствам СЦБ, связи, маневровым постам, гарантированному и негарантированному освещению и силовой нагрузке).
Распределительная панель ПР-ЭЦК служит для:
Распределения питания переменного тока по отдельным нагрузкам(светофорам, маршрутным указателям, лампам табло)
Изоляция цепей питания от заземленной сети переменного тока.
Непрерывного контроля за сопротивлением изоляции цепей питания и сигнализации о понижении изоляции при повреждении кабеля.
Переключения светофоров, маршрутных указателей и ламп табло на различные режимы питания.
Формирования импульсного питания различных нагрузок.
Выпрямительно–преобразовательная панель ПВП – ЭЦК предназначена для:
Питания реле на штативах поста ЭЦ и других устройств постоянным током напряжением 24 В.
Содержания буферной аккумуляторной батареи в различных режимах.
Получения переменного тока напряжением 220, 180 и 110 В для работы устройств гарантированного питания за счет энергии аккумуляторной батареи
Питания внепостовых схем постоянным током.
Питания электропневматических клапанов (ЭПК) для обдува и очистки стрелочных электроприводов.
Стрелочные панели ПСП-ЭЦК и ПСТ-ЭЦК предназначены для питания электродвигателей постоянного ПСП-ЭЦК и переменного (трехфазного) ПСТ-ЭЦК тока.
Панели ПСПН – ЭЦК1(ПСТН-ЭЦК1) не имеют устройств обогрева стрелочных электроприводов и применяются в районах с сухим теплым климатом.
Панели ПСПН – ЭЦК2(ПСТН – ЭЦК2) и ПСПН – ЭЦК3(ПСТН – ЭЦК3) имеют соответственно один и два трехфазных трансформатора для изоляции от земли цепей питания электрообогрева стрелочных приводов и применяются в районах среднего и сурового климата.
Панели ПСПР – ЭЦК(ПСТР – ЭЦК) выполнены с учетом возможности резервирования питания рабочих стрелок от аккумуляторной батареи через конвертор. Панели применяются при батарейной, а в отдельных случаях, при безбатарейной системе питания.
Преобразовательная панель ПП25 – ЭЦК предназначена для питания переменным током частотой 25 ГЦ фазочувствительных рельсовых цепей с реле типа ДСШ.
