11. Функциональная схема эпу.

Для электропитания устройств автоматики средних и крупных станций с числом стрелок более 30 разработаны панели: вводная ПВ-ЭЦК, распределительная ПР-ЭЦК, выпрямительно-преобразовательная ПВП-ЭЦК, преобразовательная ПП25-ЭЦК и несколько вариантов стрелочных панелей.

В зависимости от рода тока стрелочных электродвигателей, а также наличия резервного питания от батареи рабочих цепей стрелочных электроприводов применяются следующие типы стрелочных панелей: ПСПН-ЭЦК - для электродвигателей постоянного тока при отсутствии резервирования питания рабочих цепей стрелок от батареи; ПСПР-ЭЦК то же, но с резервированием питания РСТ - от батареи; ПСПТН-ЭЦК - для электродвигателей переменного тока при отсутствии резервирования питания РСТ; ПСПТР-ЭЦК - то же, но с резервированием питания РСТ от батареи.

Панели имеют шкафную конструкцию с двухстворчатым обслуживанием. С двух сторон панелей имеются двухстворчатые двери. На лицевой стороне панелей изображена мнемосхема разводки питания, размещены устройства коммутации, измерительные приборы и сигнальные лампы.

Все панели имеют одинаковый размер 2300900500 мм.

В зависимости от конкретных условий на станции электропитающая установка поста ЭЦ комплектуется из различного типа и количества панелей.

Функциональные схемы поста электрической централизации и распределительной панели ПР-ЭЦК приведены на рисунках 2 и 3 соответственно.

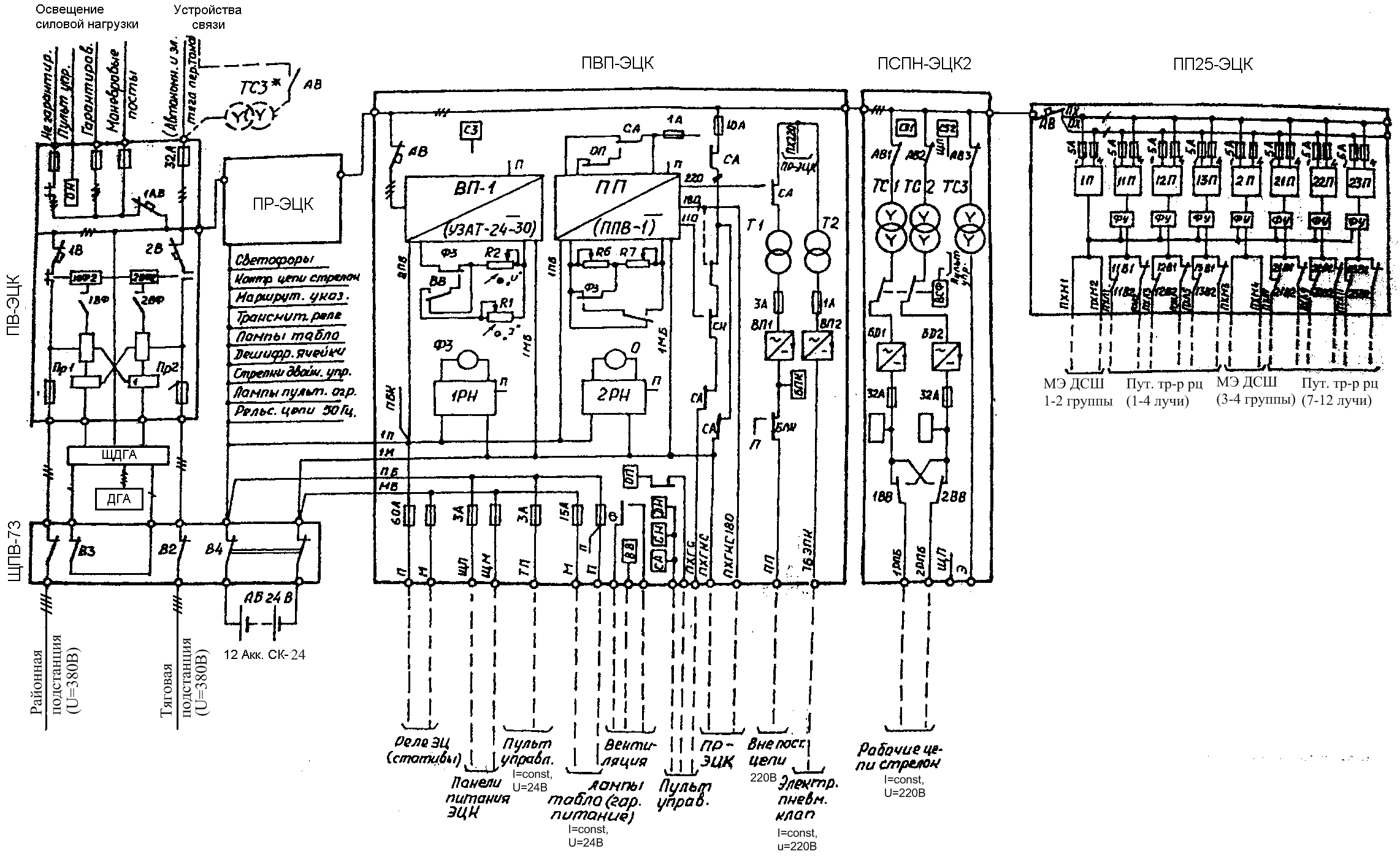

Функциональная схема поста ЭЦ

Рис. 2

Рис.2

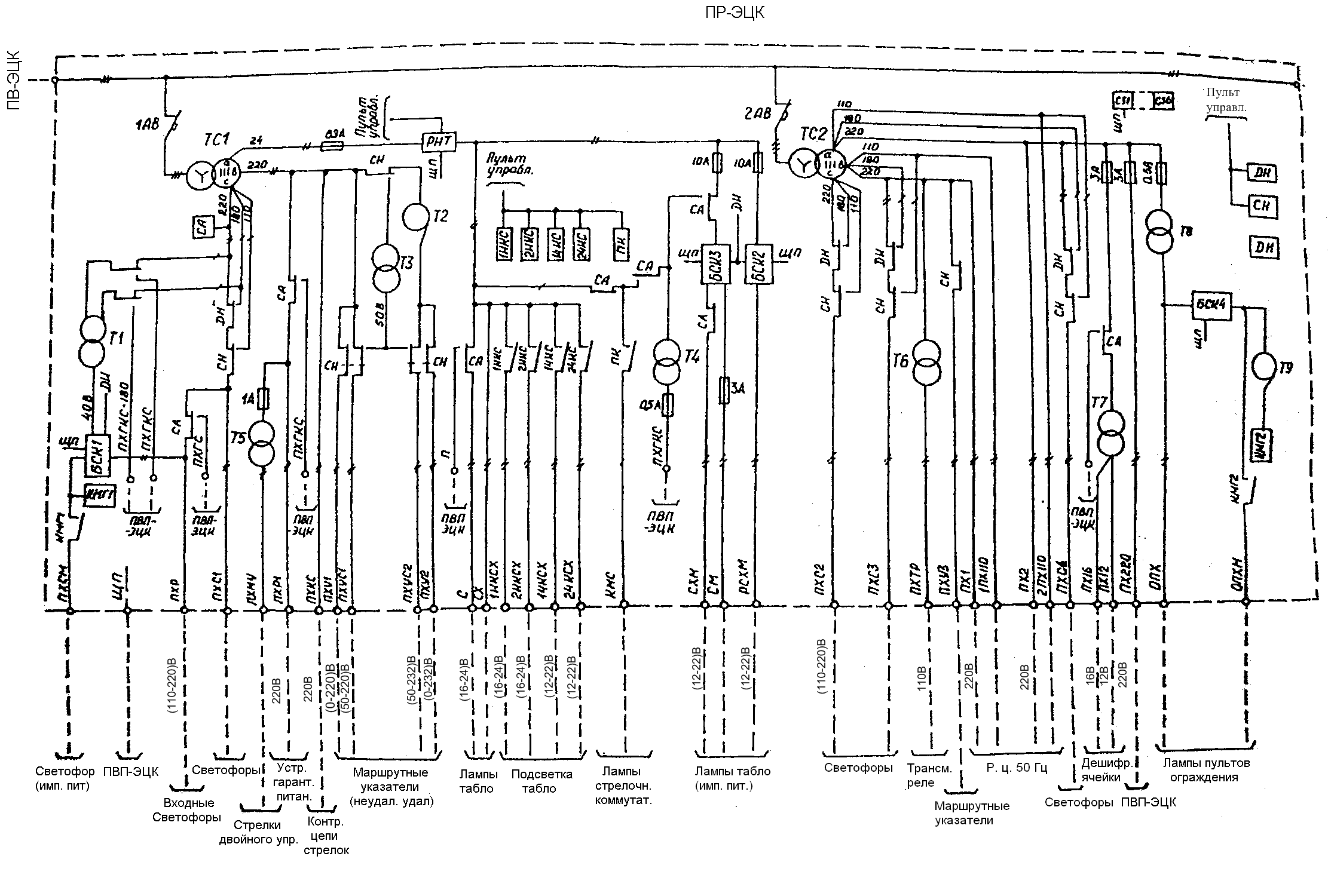

Функциональная схема распределительной панели пр-эцк

Рис. 3

12. Размещение оборудования эпу.

В данной курсовой работе используются одноярусные двухрядные стеллажи типа СТ-2-1-I для аккумуляторов типа СК-14 и его длина определяется:

А-длина стеллажа, отводимая для одного аккумулятора(равна 285)

N -аккумуляторов в батареи, m- число рядов в стеллаже, n-число ярусов стеллажа

При размещении оборудования ЭПУ в помещениях поста ЭЦ следyeт придерживаться определенных, требований. Щит выключения питания ЩВП-73 устанавливают ближе к выходу из здания поста ЭЦ, в месте доступном для быстрого выключения всех источников тока при возникновении пожара. Панели ЭПУ на относительно небольших станциях размещают в стативной, а на больших выделяют отдельное помещение - выпрямительную. Аккумуляторы размещают в специально оборудованном помещении - аккумуляторной. Резервные электростанции обычно располагают на первом этаже или в подвале здания или в отдельном небольшом одноэтажном здании вблизи поста ЭЦ.

При распределении помещений для устройств ЭПУ необходимо стремиться к минимальным расстояниям между ними. Особенно большое значение имеет сокращение коммуникаций в низковольтных цепях (щит выключения питания-батарея-выпрямительные панели-релейные стативы). Удлинение коммуникаций может привести к такому увеличению сечения кабеля (шин), что это послужит препятствием к реализации проекта.

Для сокращения сечений кабеля следует стативы и распределительные устройства наиболее крупных потребителей (пусковых блоков стрелочных электроприводов, стативы рельсовых цепей и т.п.) размещать вблизи питающих установок.

При размещении оборудования в отдельных помещениях следует выполнять требования, указанные ниже.

Выпрямительная. Панели электропитающей установки располагают в рядах перпендикулярно стене с окнами. В рядах оборудование размещают так, чтобы соединительные провода и шины имели минимальную длину и одновременно обеспечивалось удобство обслуживания. Оборудование устанавливают непосредственно у стены или задней стороной, друг к другу при одностороннем обслуживании или на расстоянии 1,2 м от стены при двустороннем обслуживании.

При размещении оборудования следует соблюдать следующие минимально допустимые расстояния: между лицевыми сторонами аппаратуры-1,5 м, между лицевой стороной одного ряда и задней другого-1,2 м, между торцами ряда и стеной -0,5 м. Длина ряда должна быть не более 7 м. Площадь выпрямительной определяется в зависимости от устанавливаемого оборудования с запасом 20% на развитие.

Аккумуляторная. Батареи аккумуляторов размещают в специально оборудованном помещении, которое располагают рядом или вблизи выпрямительной. Вход в аккумуляторную должен быть через тамбур с двумя дверями, открывающимися из помещения.

Площадь аккумуляторного помещения определяется в зависимости – от количества и типа аккумуляторных батарей, для приготовления электролита, хранения запасов серной кислоты и получения дистиллированной воды рядом с аккумуляторной выделяют помещения площадью 5-10 м , называемые "кислотная" или "дистилляторная".

Аккумуляторы в аккумуляторной устанавливают на стеллажах, конструкция и размеры которых должны

строго соответствовать типам устанавливаемых аккумуляторов. Стеллажи изготовляют четырех видов: одноярусные двухрядные, одноярусные однорядные, двухъярусные однорядные и двухъярусные двухрядные.

Наиболее удобны в эксплуатации одноярусные стеллажи. Двухъярусные применяют лишь в случае необходимости сокращения площади аккумуляторной. Стеллажи устанавливают так, чтобы к аккумуляторам был свободный доступ для осмотра и ремонта. Непосредственно около стен можно установить только однорядные стеллажи. Ширина эксплуатационных проходов должна быть не менее 0,8м при одностороннем их расположении и не менее 1 м при двухстороннем. Для рационального монтажа целесообразно стеллажи устанавливать торцевой стороной к стене, желательно смежной с помещением выпрямительной.

Резервная электростанция.

В состав станции входит: дизельный двигатель и генератор переменного тока с устройствами автоматики, смонтированные на общей раме и устанавливаемые на прочном бетонном фундаменте, изолированном от стен здания, щиты автоматического управления, аккумуляторные батареи для пуска дизеля и питания цепей автоматики (часто размешают в аккумуляторной), выпрямительные устройства для заряда аккумуляторных батарей (устанавливают в выпрямительной), баки для топлива, масла и воды, устройства отопления и вентиляции помещения.

При размещении оборудования должны соблюдаться минимальные расстояния: эксплуатационные проходы между агрегатом и частями здания или оборудования - 1 м, между агрегатом и щитом управления-2 м, между агрегатом и стеной или корпусами параллельно работающих агрегатов - 0,3 м.

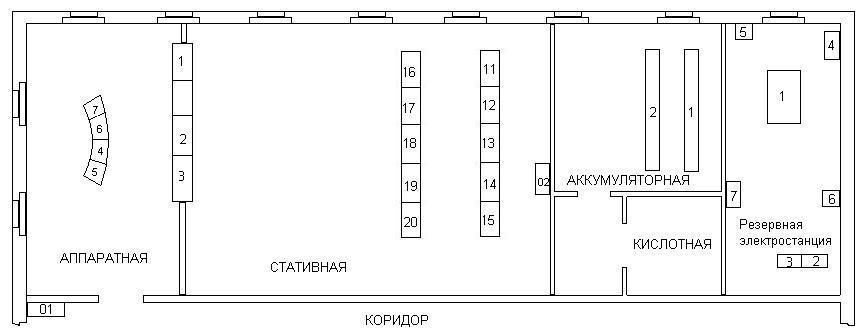

Размещение оборудования ЭПУ представлено на рисунке 4. Расшифровка элементов представлена в таблице 7.

Рис. 4

Таблица 7

№ поз.	Наименование	Тип	№ поз.	Наименование	Тип
01	Коридор Щит включения питания	ЩВТ-7	1 2	Аккумуляторная Стеллаж батарей 6 ак., СК-14 Стеллаж батарей 6 ак., СК-14	СТ-1-1-II СТ-1-1-II
02 11 12 13 14 15 16-20	Стативная Трансформатор сухой Преобразовательная панель Стрелочная панель Выпрямительно-преобразовательная панель Распределительная панель Вводная панель Резервные панели	ТС10\05 ПП25-ЭЦК ПСП ЭЦК ПВП ЭЦК ПР ЭЦК2 ПВ ЭЦК	1 2,3 4,5,6 7	Резервная электростанция Дизель-генератор Щит автоматики Баки для топлива, воды, масла Выпрямитель для заряда стартерных аккумуляторов	ДГА-3-48М ЩДГА-48Б ЩАБ-Б
			1-3 4-7	Аппаратная Табло Манипулятор
