1.Область применения

Технологическая карта разработана на производство земляных работ по вертикальной планировке площадки размерами 200х200 м, грунт - глина в летнее время; на разработку котлована глубиной 1.2 м, имеющих следующие геометрические размеры: L=24 м, B=6м и устройство свайного фундамента в летнее время. Работы выполняются в 1 смену.

Операционная карта разработана на комплекс работ по возведению подземной части здания, который включает в себя следующие работы:

1. Понижение уровня грунтовых вод:

- установка ЛИУ;

- установка коллектора;

- демонтаж коллектора;

- извлечение ЛИУ;

2. Свайные работы:

- выгрузка свай;

- вертикальное погружение свай;

- срубка голов свай;

- отгибание стержней;

2.Нормативные ссылки

1. О.О.Литвинов ” Технология строительного производства. ”Издание третье, переработанное.1977г. стр.455.

2. С.К. Хамзин, А. К. Карасев ” Технология строительного производства”. Курсовое и дипломное проектирование, Москва, Высшая школа, 1989г. стр.216.

3. Л.Ф. Калмыков. Сборник задач по курсу “Технология строительного производства”, ч.1,ч.2,-Новополоцк,1993г. стр. 95,стр. 123.

4. Е.Г. Кремнёва. Методические указания по оформлению дипломного проекта для студентов спец. Т 19.01.00.-Новополоцк,2002г. стр.39.

5. ЕНиР. Сборник Е4. Монтаж сборных и устройство монолитных железобетонных конструкций. Вып.1.Здания и промышленные сооружения/Госстрой СССР.-М.: Стройиздат, 1987г. стр.64.

6. ЕНиР. Сборник Е2. Земляные работы. Вып.1.Механизированные и ручные работы / Госстрой СССР.-М.: Стройиздат, 1988г. стр.224.

7. А.П.Снежко, Г.М.Батура ” Технология строительного производства ”. Курсовое и дипломное проектирование: Учеб. Пособие.- К.: Высшая шк.,1991.-200с.:ил.

8. СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты – М.: ЦИТП Госстроя СССР, 1988-128 с.

9.ТКП 45-1.01-159-2009 (02250)

3.ТЕХНОЛОГИЯ И ОРГАНИЗАЦИЯ РАБОТ

3.1. Определение объемов работ при вертикальной планировке площадки

3.1.1 Определение объемов земляных работ при вертикальной планировке площадки.

Земляные работы вертикальной планировки площадки состоят из срезки растительного слоя грунта, выемок грунта на участках насыпи, перемещения и послойной укладки его в местах выемки, уплотнения и окончательной планировки площадки. Площадка разбита на квадраты со стороной а = 40 м. Размеры площадки 200х200 м. Схема площадки представлена на рис. 1.

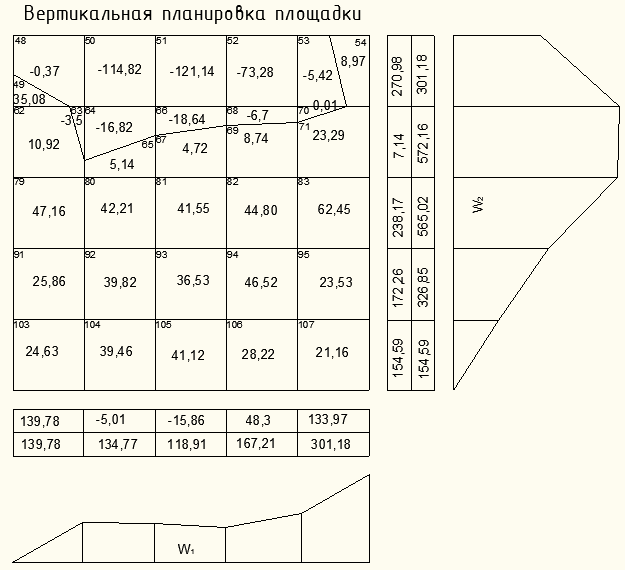

Рис.1. Схема вертикальной планировки площадки.

Определим объём разработки грунта при вертикальной планировке площадки V, м³.

где - сумма положительных объемов грунта по квадратам, м³;

- сумма отрицательных объемов грунта по квадратам, м³.

V =301,2 м³.

Таблица 3.1-Ведомость объемов насыпи и выемки
№ фигуры	Объем грунта, м3			№ фигуры	Объем грунта, м3
	"+"- насыпь	"-"- выемка			"+"- насыпь	"-"- выемка
48	-	0,37		79	23,29	-
49	35,08	-		80	42,21	-
50	-	114,82		81	41,55	-
51	-	121,14		82	44,8	-
52	-	73,28		83	62,45	-
53	-	5,42		91	25,86	-
54	8,97	-		92	39,82	-
62	10,92	-		93	36,53	-
63	-	3,5		94	46,52	-
64	-	16,82		95	23,53	-
65	5,14	-		103	24,63	-
66	-	18,64		104	39,46	-
67	4,74	-		105	41,12	-
68	-	6,7		106	28,22	-
69	8,74	-		107	21,16	-
70	-	0,01		Σ=	661,9	360,7
71	23,29	-		Разница(ΣVн-ΣVв)	301,2
				(ΣVв-ΣVн)/ΣVв*100%

Вертикальная планировка площадки выполняется с нулевым балансом земляных масс. Избыток грунта в объеме 301,2 м³ разрабатывается и вывозится за пределы строительной площадки автосамосвалами МАЗ-503.

Срезка плодородного слоя грунта толщиной 20см осуществляется с помощью бульдозера и затем грунт удаляется за пре­делы строительной площадки.

Так как срезка растительного слоя выполняется на всей площадке, то объёмы работ при этом будут равны:

где V_раст – объем срезаемого растительного слоя грунта;

S_П – площадь всей площадки, м²;

где n – число квадратов, на которые разбита площадка;

а – сторона квадрата.

.

Объем работ по разработке грунта выемки с перемещением и укладкой его в насыпь определяется:

,

где V_об - объем грунта, подвергаемого разработке при планировке площадки, м³

Объем грунта, который надо разровнять после перемещения.

,

где V_разр - объем грунта, который необходимо разровнять, м³;

V_Н - объем насыпи, м³;

К_о - коэффициент остаточного разрыхления;

h_сл - толщина слоя разравниваемого грунта, м, (принимаем 10см).

Объем разравниваемого грунта:

Объем уплотняемого грунта находится:

Объем окончательной планировки площадки определяется как площадь всей площадки, которая подвергается планировке:

Все объемы работ по вертикальной планировке приведены в таблице 4.2.

Таблица 3.2-Объемы работ при вертикальной планировке

№ п/п	Наименование работ	Ед. изм.	Количество
1	Срезка растительного слоя	м2	40000
2	Разработка грунта выемки с перемещением и укладкой в насыпь	м3	661,9
3	Вывоз лишнего грунта за переделы площадки	м3	301,2
4	Разравнивание грунта в насыпи	м3
5	Уплотнение грунта катками в насыпи	м3
6	Окончательная планировка площадки	м2	40000
