  1. Какому каскаду и почему следует отдать предпочтение при желании иметь в нагрузке максимальную мощность?

  • Входное сопротивление Rвх=Uвх/Iвх

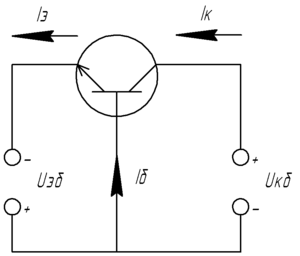

[Править] Схема включения с общей базой

Усилитель с общей базой.

  • Среди всех трех конфигураций обладает наименьшим входным и наибольшим выходным сопротивлением. Имеет коэффициент усиления по току, близкий к единице, и большой коэффициент усиления по напряжению. Фаза сигнала не инвертируется.

  • Коэффициент усиления по току: Iвых/Iвх=Iк/Iэ=α [α<1]

  • Входное сопротивление Rвх=Uвх/Iвх=Uбэ/Iэ.

Входное сопротивление для схемы с общей базой мало и не превышает 100 Ом для маломощных транзисторов, так как входная цепь транзистора при этом представляет собой открытый эмиттерный переход транзистора.

Достоинства:

  • Хорошие температурные и частотные свойства.

  • Высокое допустимое напряжение

Недостатки схемы с общей базой :

  • Малое усиление по току, так как α < 1

  • Малое входное сопротивление

  • Два разных источника напряжения для питания.

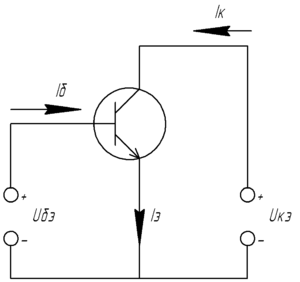

[Править] Схема включения с общим эмиттером

Iвых=Iк Iвх=Iб Uвх=Uбэ Uвых=Uкэ

  • Коэффициент усиления по току: Iвых/Iвх=Iк/Iб=Iк/(Iэ-Iк) = α/(1-α) = β [β>>1]

  • Входное сопротивление: Rвх=Uвх/Iвх=Uбэ/Iб

Достоинства:

  • Большой коэффициент усиления по току

  • Большой коэффициент усиления по напряжению

  • Наибольшее усиление мощности

  • Можно обойтись одним источником питания

  • Выходное переменное напряжение инвертируется относительно входного.

Недостатки:

  • Худшие температурные и частотные свойства по сравнению со схемой с общей базой

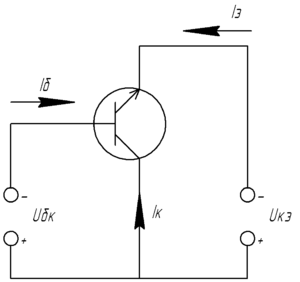

[править] Схема с общим коллектором

Iвых=Iэ Iвх=Iб Uвх=Uбк Uвых=Uкэ

  • Коэффициент усиления по току: Iвых/Iвх=Iэ/Iб=Iэ/(Iэ-Iк) = 1/(1-α) = β [β>>1]

  • Входное сопротивление: Rвх=Uвх/Iвх=(Uбэ+Uкэ)/Iб

Достоинства:

  • Большое входное сопротивление

  • Малое выходное сопротивление

Недостатки:

  • Коэффициент усиления по напряжению меньше 1.

Поэтому предпочтительна схема с общим эмиттером.

  1. Могут ли каскады ОБ и ОЭ иметь одинаковые верхние граничные частоты?

  2. Какой из трёх каскадов ОЭ, ОБ или ОК, и при каких условиях, будет иметь по отношению к другим самую большую верхнюю граничную частоту?

  3. Чем принципиально отличаются усилительные каскады на биполярных и униполярных транзисторах?

  4. Как строятся каскады ОИ, ОЗ и ОС на униполярных транзисторах?

  5. Какой из каскадов ОЭ, ОБ или ОК имеет наименьшее выходное сопротивление и как его вычислить?

  6. Какой из каскадов ОЭ, ОБ или ОК имеет наибольшее водное сопротивление? Как оно исчисляется?

  7. Различаются ли входные сопротивления у каскадов на биполярных и униполярных транзисторах, если да, то показать различие?

  8. Различаются ли выходные сопротивления у каскадов на биполярных и униполярных транзисторах? Если да, то как?

  9. Чем определяются высокочастотные свойства транзисторного каскада на униполярном транзисторе?

  10. Если ошиблись в назначении сопротивления резистора Rэ усилительного каскада, то к чему это может привести?

  11. Если ошиблись в назначении сопротивления резистора Rк усилительного каскада, то к чему это может привести?

  12. Если транзистор имеет большой разброс коэффициента усиления по току В, то на каких параметрах и как это скажется?

  13. Как стабилизируется положение рабочей точки в транзисторном каскаде на биполярно транзисторе?

  14. Влияет ли коэффициент усиления по току В на коэффициент усиления по напряжению в каскадах на биполярных транзисторах?

  15. Как обеспечить стабильное положение рабочей точки в каскаде на униполярном транзисторе?
