3. Определение погрешности электронного вольтметра в диапазоне рабочих частот.

Определить погрешность аналогового вольтметра средневыпрямленного значения в диапазоне частот от 20 Гц до 100 кГц методом сравнения показаний исследуемого и образцового (цифрового) вольтметров.

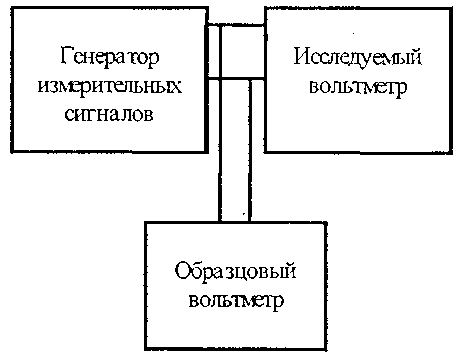

Рис. 3.2. Схема измерения погрешности вольтметра.

3.1. Замкнуть накоротко вход исследуемого вольтметра и проверить установку указателя на нуль. Проверить установку нуля и калибровку образцового вольтметра.

3.2. Собрать схему измерения, согласно рис. 3.2; подключить генератор измерительных сигналов низкочастотный.

3.3. Установить предел измерения исследуемого вольтметра U_k = 3 В и регулировкой выходного уровня генератора получить показание U = 2,5 В.

3.4. Записать показание U_O образцового вольтметра.

3.5. Повторить измерение на частотах 45 Гц, 1, 10 и 100 кГц. Занести показания вольтметров в таблицу 3.2.

3.5. По экспериментальным данным вычислить значения приведенной погрешности в процентах

_пр = 100(U -U₀) / U_k,

где U_k - значение выбранного предела шкалы.

Таблица 3.2.

Результат измерения и вычисления приведенной погрешности.

U = В

f, Гц	UO, В	(U – U0), В	пр.эксп., %	пр.пасп., %

3.6. Занести полученные данные в таблицу 3.2.

3.7. Изучить паспортные данные исследуемого и образцового приборов.

3.8. Сравнить полученные значения приведенной погрешности с её паспортными значениями.

Указания к отчету.

Отчет должен содержать:

1. Номер и наименование лабораторной работы.

2. Заполненные таблицы 1, 2 с их заголовками.

3. Формулы расчетов.

4. Выводы по пунктам 2.6; 3.8.

ЛАБОРАТОРНАЯ РАБОТА № 4

Изучение методов аналого-цифрового преобразования

Цель работы.

Изучить методы аналого-цифрового преобразования, применяемые в цифровых измерительных приборах.

Получить практические навыки работы с измерительными приборами.

Исследуемые приборы.

Аналого-цифровой преобразователь (преобразователь напряжения в частоту) в составе лабораторного стенда.

Вспомогательные приборы.

Цифровой вольтметр ДТ-890В

Источник постоянного регулируемого напряжения в составе лабораторного стенда

Частотомер Ч3-36.

Лабораторное задание.

Оценить линейность преобразования преобразователя напряжения в частоту.

Оценить погрешность аналого-цифрового преобразования.

Подготовка к работе

Изучить теоретический материал, относящийся к данной работе по литературе и конспекту лекций.

Изучить описание данной работы и заготовить в рабочей тетради форму таблиц в соответствии с указаниями к отчету.

Для самопроверки готовности к выполнению работы сформулировать ответы на следующие вопросы:

1. Методы аналого-цифрового преобразования напряжения, применяемые в цифровых измерительных приборах.

2.Структурная схема преобразователя напряжения в частоту.

3. Структурная схема цифрового измерительного прибора.

4. Основные характеристики аналого-цифровых преобразователей.

5. Источники погрешностей аналого-цифровых преобразователей.

Порядок выполнения работы и методические указания
