32. Вентиляция производственных помещений. Задачи. Классификация. Основныетребования.

Вентиляция — организованный воздухообмен, кот.обеспеч-т удаление из помещения воздуха, загрязненного избыточным теплом и вред.вещ-ми и тем самым нормализует возд.среду в помещении.

Система вентиляции:1) по способу перемещения воздуха:

а) естественная (неорганизованная, организованная, аэрация);

б) механическая; 2) по цели: а)приточная; б)вытяжная; в) приточно вытяжная(комбинированная); 3) по месту:а)общая;б) местная;в)аварийная

Работосп-ть системы вентиляции опред-ся показателем кратности воздухообмена (К).

, где L-кол-во воздуха, удаляемого из помещения в течение часа [м³/ч];V- объем помещения, м³;К=[1/ч]

Способы очистки воздуха:1) Механич.(пыли, масел,газообр-х примесей),пылеуловители;Фильтры; 2)Физико-хим-е (очистка от газообраз.примесей);Сорбция,адсорбция(актив.уголь);абсорбция(жидкость); 3)Каталитические (обезвреживание газообразных примесей в присутствии катализатора).

Очистка воздуха, удаляемого из помещения, осущ-ся с помощью 2-х типов устр-в: - пылеуловители; - фильтры.

Очистка воздуха при использ-и пылеуловителя осущ-ся за счет действия сил тяжести и сил инерции.

По конструктив. особен-ям пылеуловители бывают:

- циклонные; - инерцион.;- пылеосадительные камеры.

Фильтры-устр-ва,в кот.для очистки воздуха исп-ся материалы, способные осаживать или задерживать пыль: бумажные; тканевые;электрич; ультразвуковые;масляные;гидравлич;комбинированные.

Контроль параметров воздушной среды осущ-ся с помощью приборов:Термометр (t-ра);Психрометр (относит. влажность); Анемометр (скорость движения воздуха); Актинометр (интенсивность теплового излучения); Газоанализатор (концентрация вредных в-в).

51. Основные схемы линий электропередач. Схемы прикосновения человека к линиям электропередач.

Возможны два вар-та прикосновения чел-ка к сети:м/у 2мя фазами – двухфазное и м/у фазой и нулевой точкой – однофазное. По сути, речь идет о включении чел-ка в электрическую цепь.

Прикосн. чела одноврем. к двум фазам/проводам как правило, более опасно, поскольку к человеку приклад-ся наибольшее напряжение данной сети –линейное,а ток зависит только от сопротивления организма и имеет наибольшее значение I_h:

I_h=U_Л/R_h, где U_Л=√3U_Ф – линейное напряжение (между фазными проводами сети), U_Ф – фазное напряжение (между фазным и нулевым про­водами). двухфазное включение яв­л одинаково опасным в сети как с изолированной, так и с заземленной нейтралями.

Однофазное включение (прикосновение провод-земля, когда между ними есть электрич. связь, явл. менее опасным, поскольку U<U_Ф, под которым оказывается человек, соотв. меньший ток, проходящий через тело человека.

Однофазное вкл-е явл-ся менее опасным,чем двухфазное.

Напряжение прикосновения – разность потенциалов м/у 2мя точками цепи тока, к-рых одновременно касается чел-к.Если пренебречь сопротивлением обуви и основания,на котором стоит чел, то U_ПР= I_h R_h, где I_{h –}ток проходящий через чел-ка.

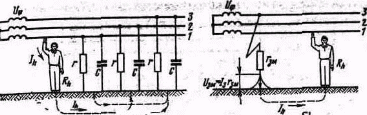

В трехфазной трехпроводной сети с изолир. нейтралью N сила тока через тело человека, при прикосн. к одной из фаз сети в период ее норм.работы:

I_h = U_Ф/( R_h +Z/3), где Z=r/(1+jwCr) – комплекс полного сопротивления одной фазы относительно земли (Ом), r и С – сопротивление изоляции провода (Ом) и емкость провода (Ф).

Причем, если емкость проводов относительно земли мала, то I_h =U_ф/(R_h+r/3). Если же С велика, а проводимость изоляции незначительна (кабельные сети), то I_h =U_ф/√(R_h²+(Х_с/3)²), где Х_с=1/wC - емкостное сопротивление (Ом), w – угловая частота, рад/с.

Это означает, что в сетях первого вида важно обеспеч. высокое сопротивление изоляции, а в сетях второго вида её роль в обеспечении безопасности прикосновения утрачивается.

Прикосновение чела к 3-хфазной сети, когда возникает замыкание одной из фаз на землю через малое сопротивление r_ЗМ<<R_h (аварийный режим) во много раз опаснее, чем при норм.режиме. Сила тока через человека при этом будет:

I_h =√3U_Ф/(R_h+r_ЗМ), а напряжение прикосновения U_ПР= I_h R_h.

При нормальном режиме J_h=U_Ф/(R_h+r₀), где r₀≤10 Ом - сопротивление заземления нейтрали. Т.к. R_h>сотен Ом, то можно считать, что при прикосновении к одной из фаз такой сети, человек оказывается практически под фазным напряжением U_Ф, а ток, проходящий через него, равен частному от деления U_Ф на R_h.

Отсюда следует, что прикосновение к фазе 3-хфазной сети с заземл. N в период норм.ее работы более опасно, чем к 3-хфазной сети с изолир. N, но менее опасно прикосновения к неповрежд. фазе сети с изолир. N в авар.период, так как r_ЗМ может в ряде случаев мало отличаться от r₀.

При аварийном режиме, когда одна из фаз сети замкнута на землю через r_ЗМ, сила тока через тело чела, касающегося исправной фазы, будет:

I_h=(r_ЗМ+√(3r₀))/(r_ЗМr₀+R_h(r_ЗМ+r₀)), U_ПР=U_Ф*R_h.
