Порядок виконання роботи

1.Зберіть схему (рис. 6) та пред’явіть викладачу для перевірки,

зробіть виміри і результати запишіть в табл. 6.

2. Розрахуйте необхідні величини та запишіть їх в табл. 6.

3. Задайтеся компенсованим коефіцієнтом потужності

(cosφ_комп= 0,9848).

4. Знайдіть компенсований фазний кут φ_комп та tg φ_комп.

5. Розрахуйте ємність конденсаторів, які необхідні для компенса-ції реактивної потужності та виберіть їх з каталогу за напругою.

6. Наберіть та підключіть паралельно необхідну кількість конден-саторів.

7. Зробіть виміри і результати занесіть до таблиці.

8. Розрахуйте скомпенсований коефіцієнт потужності за форму-лою:

,

і порівняйте його із заданим cosφ

9. Побудуйте у масштабі:

а) векторні діаграми напруг та струмів для чотирьох режимів роботи (рис. 7);

б) трикутник провідностей для четвертого режиму.

10. Дайте висновки та рекомендації.

11. Усно дайте відповіді на контрольні запитання.

Рис. 6. Схема вимірів при паралельному з’єднанні котушки індуктивності та конденсаторів.

Таблиця 6

Параметри дослідження паралельного з’єднання

котушки індуктивності та конденсаторів

№ вимірювання	Режим роботи	Виміряно					Задано	Розраховано
		U,В	I, A	P, под	IK, В	IC, B	C, мкФ	P, Вт
1	З перевагою індуктивності
2	Такий же із збільшеним cos
3	Резонанс струмів
4	З перевагою ємності

сosφк	φк , град	IAK, A	ILK, A	gк , Cм	bLK, Cм	bc, См	b, См	P, Вт	Q, вар	S, ВА

Зміст звіту

1. Схема вимірів (рис. 6).

2. Таблиця 6.

3. Розрахункові формули та числовий розрахунок.

4. Трикутник провідностей та векторні діаграми (рис. 7)

5. Висновки та рекомендації.

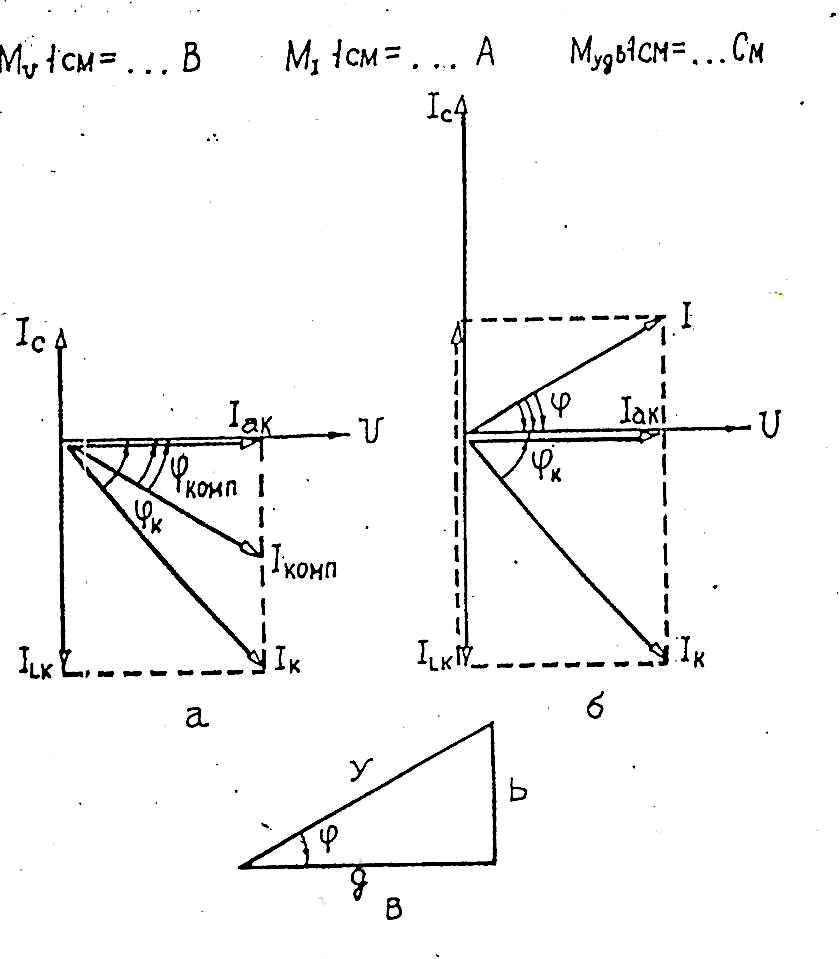

Рис. 7. Векторні діаграми напруг і струмів. а – з перевагою індуктивності; б – з перевагою ємності; в – трикутник провідностей.
