Послідовність проведення роботи
1. Вивчіть будову, принцип дії, основні особливості та області застосування фоторезисторів.
2. Встановіть на блоці живлення перемикач "0... 30 В" у положення "-" та включіть перемикач "~220 В".
3. Зберіть схему дослідження фоторезистора (рис. 30) та пред'явіть викладачу для перевірки.
4.
Змінюючи напругу
від 0
до 30 В
через 5 В
виміряйте струми
І
при різних освітленнях фоторезистора
(по черзі включити 1, 2 і 3 лампи). Запишіть
їх у табл. 21,
5.
На рис. 31
по крапкам побудуйте вольтамперні
характеристики
при різних освітленнях фоторезистора.
При
цьому темновим струмом, завдяки дуже
малій його величині, нехтуємо
.
6. Проведіть аналіз вольт-амперних характеристик фоторезистора та запишіть у робочий зошит висновки і рекомендації.
7. Усно дайте повні відповіді на контрольні запитання.

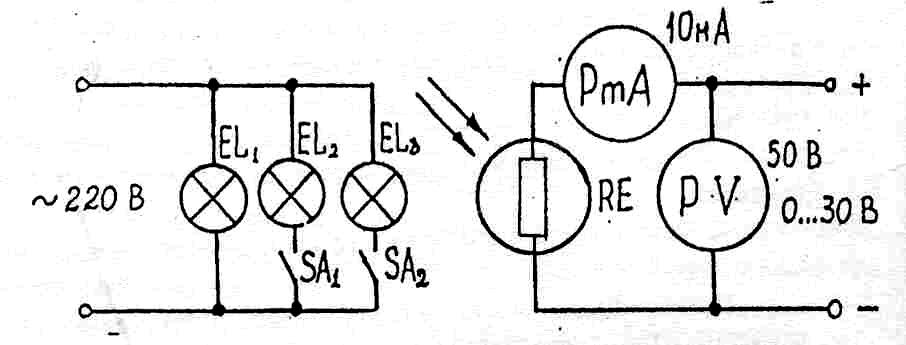

Рис. 30. Схема дослідження фоторезистора типу ФР-765
Таблиця 21
Параметри дослідження фоторезистора
Задано |
Uф,В |
0 |
5 |
10 |
15 |
20 |
25 |
30 |
Виміряно І, mА |
При 1 лампі |
|
|
|
|
|
|
|
При 2 лампах |
|
|
|
|
|
|
|
|
При 3 лампах |
|
|
|
|
|
|
|
Зміст звіту
1. Номер, назва та мета лабораторної роботи.
2. Схема дослідження (рис.30).
3. Таблиця 21.
4. Вольтамперні характеристики фоторезистора (рис. 31)
5. Висновки та рекомендації.
Іф,мА
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
9 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
7 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
Uф, В |
||||||||||||
Рис.31. Вольт-амперні характеристики фоторезистора при різних освітленнях:
для 1 лампи; - для 2 ламп; - для 3 ламп.
