Послідовність проведення роботи

1. Вивчіть будову, принцип дії, основні властивості та області застосування біполярних транзисторів.

2. Встановіть на блоці живлення перемикачі у положення „0...6,3 В”, „0...30 В” і „-”

3. Зберіть схему дослідження біполярного транзистора із ЗЕ (рис. 27), підключіть її до затискачів блока живлення та пред’явіть викладачу для перевірки.

4. Змінюючи напругу від 0 до 1 В через 0,1В виміряйте та запишіть у табл. 20 струми 0 та 6 В.

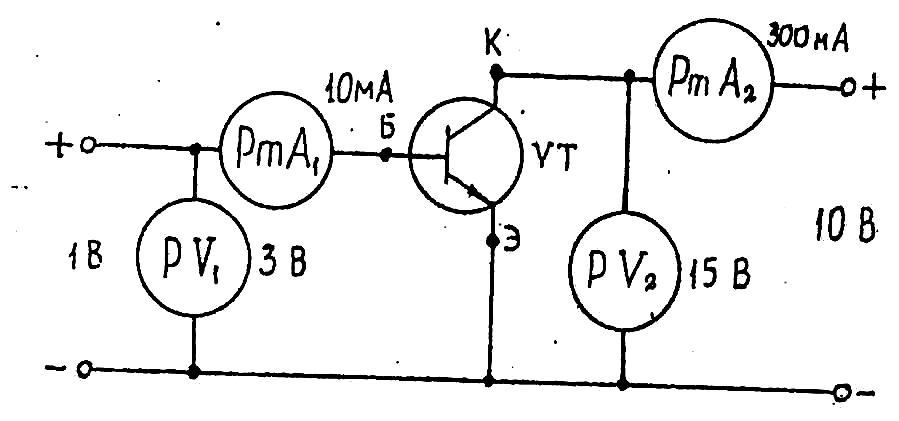

Рис. 27. Схема дослідження біполярного транзистора із загальним емітером

Таблиця 20

Параметри вхідних характеристик біполярного транзистора

Задано		0	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0.9	1.0
Виміряно	Іб, мА при Uке = 0
	Іб, мА при Uке=6В

Таблиця 21

Параметри вихідних характеристик біполярного транзистра

Задано		0	1	2	3	4	5	б	7	8	9	10
Виміряно	Ік, мА при Ік = 1 мА
	Ік, мА при Ік = 2 мА

5. Міняючи напругу від 0 до 10 В через 1 В виміряйте та запишіть у табл. 21 струми І_К при І_Б = 1 мА та І_Б = 2 мА.

6. На рис. 28 і 29. по крапкам побудуйте вхідні та вихідні ха-

2,0
1,8
1,6
1,4
1,2
1,0
0,8
0,6
0,4
0,2
0
		0,1		0,2		0,3		0,4		0,5		0,6		0,7		0,8		0,9		1

Рис. 28. Вхідні характеристики біполярного транзистора

п ри та

п ри

рактеристики біполярного транзистора.

7. Визначте коефіцієнти підсилення досліджуваного біпо-

лярного транзистора за напругою, струмом та потужністю:

; ;

К_РЗЕ = К_UЗЕ · К_ІЗЕ.

8. Проведіть аналіз вхідних і вихідних характеристик біполярного транзистора, запишіть у робочий зошит висновки та рекомендації.

9. Усно дайте повні відповіді на контрольні запитання.

І_К, мА

200
180
160
140
120
100
80
60
40
20
0
		1		2		3		4		5		6		7		8		9		10

Рис. 29. Вихідні характеристики біполярного транзистора:

п ри І_Б1 = 1 мА

п ри І_Б2 = 2 мА

Зміст звіту

1. Номер, назва та мета лабораторної роботи.

2. Схема дослідження (рис. 27).

3. Таблиці 20 і 21.

4. Вхідні та вихідні характеристики біполярного транзистора(рис. 28 та 29).

5. Коефіцієнти підсилення біполярного транзистора за напругою, струмом та потужністю.

6. Висновки та рекомендації.
