Послідовність проведення роботи

1. Вивчить будову, особливості та області застосування напів-провідникових діодів.

2. Вивчить та запишіть у робочий зошит основні параметри досліджуваного діода (табл. 16 ).

3. Зберіть схему вимірювання (рис. 23 ), підключіть її до затискачів блоку живлення „ 0...6,3 В " та пред'явіть викладачу для перевірки.

4. Змінюючи пряму напругу U від 0 до 1 В з кроком 0,1 В виміряйте та запишіть у табл. 17 прямий струм дослідного діода.

Таблиця 16

Основні параметри досліджуваного діода

Тип діода	Постійна пряма напруга	Максимально допустимий постійний прямий струм	Максимально допустима постійна зворотна напруга	Постійний зворотній струм при
КД209А	1	0,7	400	0,1

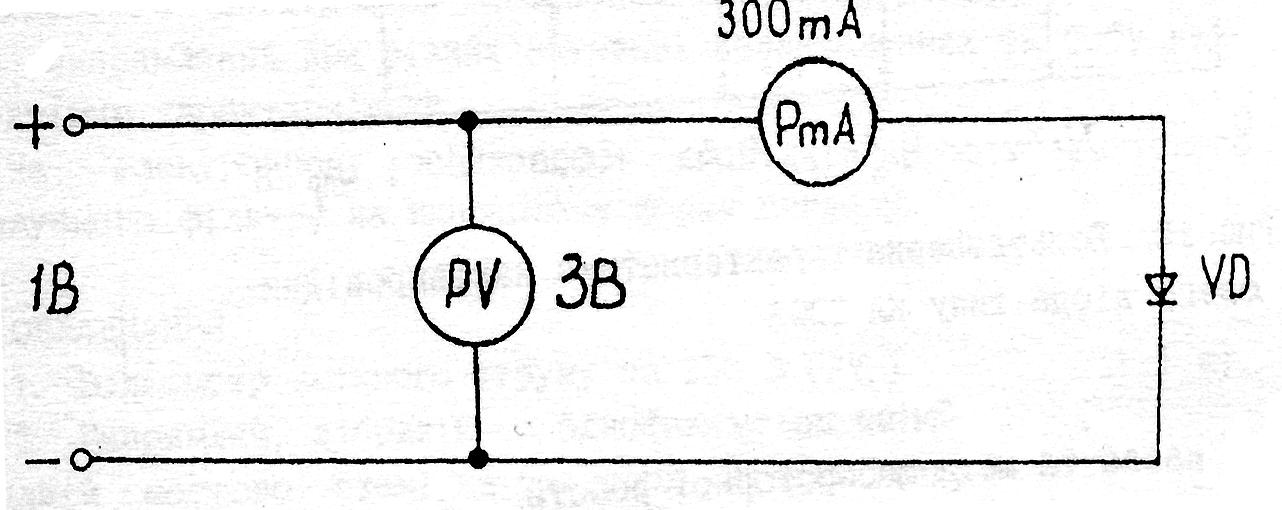

Рис.23. Схема дослідження напівпровідникового діода

Таблиця 17

Параметри вольтамперної характеристики діода

Задано		0	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1
Виміряно

5. На рис. 24 по крапкам побудуйте вольтамперну характеристику досліджуваного діода:

.

6. Проведіть аналіз вольтамперної характеристики і запишіть у робочий зошит висновки та рекомендації.

7. Усно дайте повні відповіді на контрольні запитання.

800
700
600
500
400
300
200
100
0
		0,1		0,2		0,3		0,4		0,5		0,6		0,7		0,8		0,9		1,0

Рис. 24. Вольтамперна характеристика напівпровідникового діода типу КД 209А

Зміст звіту

1. Номер, назва та мета лабораторної роботи.

2. Основні параметри досліджуваного діода (табл. 17).

3. Схема дослідження (рис. 23).

4. Таблиця 17.

5. Вольтамперна характеристика діода (рис, 24).

6. Висновки та рекомендації.

Контрольні запитання

1. Яка будова, особливості та області застосування напівпро-відникових діодів?

2. Яка різниця в будові та застосуванні точкових і площинних діодів?

3. Що таке напівпровідниковий стабілітрон та варикап? Де вони застосовуються?

4. Які особливості вольтамперної характеристики напівпро-відникового діода?

Бібліографічний список

[З. С. 208...212; 6. С. 221...222; 8. С. 12...27].

Лабораторна робота N14

ДОСЛІДЖЕННЯ СХЕМ НАПІВ-

ПРОВІДНИКОВИХ ВИПРЯМЛЯЧІВ

МЕТА РОБОТИ

Вивчити будову, особливості та області застосування схем випрямлення.

Провести дослідження однофазної двонапівперіодної мостової схеми випрямлення при різних активних навантаженнях та побудувати зовнішню характеристику.

На електронному осцилографі дослідити вплив ємнісного згладжуючого фільтру на випрямлену форму сигналу.

ОБЛАДНАННЯ

1. Вольтметр змінного струму на 250 В -1 шт.

2. Випрямляч, однофазний, двонапівперіодний мостовий на

діодах типу КД 209А -1 шт.

3. Конденсатор ємністю 100 мкФ 300 В -1 шт.

4. Вольтметр постійного струму на 450 В -1 шт.

5. Міліамперметр постійного струму на 300 мA(РmA) -1 шт

6. Електролампи на 220 В 25 Вт -3 шт.

7. Вимикачі -3 шт.

8. Осцилограф електронний -1 шт.

9. Комплект з'єднувальних проводів -1 шт.
