Послідовність проведення роботи
1. Вивчить будову, принцип дії та області застосування асинхронних двигунів з фазним ротором.
2. Вивчіть та запишіть у робочий зошит паспортні дані асин-хронного двигуна з фазним ротором.
3. Зберіть схему (рис.19) та пред'явіть викладачу для перевіки.
4. Проведіть експериментальні дослідження асинхронного двигуна з фазним ротором при постійному навантаженні, заданих струмах генератора та різних частотах обертання ротора. Для цього зменшуйте опір лужного пускорегулювального реостата від максимального значення до нуля. Результати вимірювань запишіть у табл. 13.
5. Розрахуйте необхідні параметри та запишіть їх в табл. 13.
6. На рис. 20 по двом крапкам побудуйте натуральну та штучні механічні характеристики асинхронного двигуна з фазним ротором.
7. Проведіть аналіз механічних характеристик та запишіть висновки і рекомендації.
8. Усно дайте повні відповіді на контрольні запитання.
Паспортні дані асинхронного двигуна з фазним ротором
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

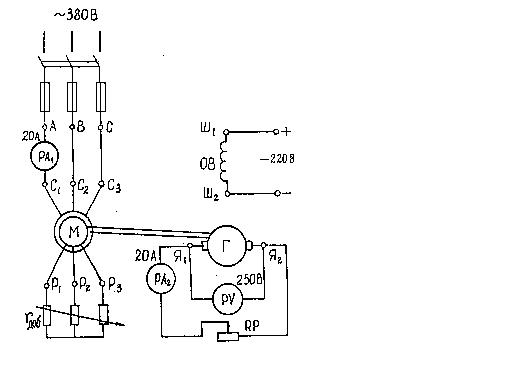

Рис. 19. Схема дослідження асинхронного двигуна з фазним
Ротором
Таблиця 13
Параметри досліджень асинхронного двигуна з фазним ротором
№ Досліду |
Задано |
Виміряно |
Розраховано |
||||
ІЯ, А |
U, В |
n, хвил-1 |
Р2, Вт |
М2,Н·м |
S |
rдод , Ом |
|
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
Зміст звіту
1. Номер, назва та мета лабораторної роботи.
2. Паспортні дані асинхронного двигуна з фазним ротором.
3. Схема вимірювання ( рис. 19 ).
4. Таблиця 13.
5. Розрахункові формули та чисельні розрахунки.
6. Механічні характеристики ( рис. 20 ).
7.Висновки та рекомендації.
