Лінійна напруга статора, в

,

де - виміряна фазна напруга, под; - постійна вольтметра (ціна поділки), В/под; - коефіцієнт трансформації вимірювального трансформатора напруги, комплекту К-50.

Постійна вольтметра, В/под:

де - номінальна напруга вольтметра комплекту К-50, В; - номінальна (максимальна) кількість поділок шкали вольтметра, под.

Коефіцієнт трансформації вимірювального трансформатора напруги:

,

де - номінальні напруги первинної та вторинної обмоток вимірювального трансформатора напруги, В

Лінійний струм обмоток статора, А:

,

де - вимірювальний фазний струм, под; - постійна амперметра (ціна поділки), А/под; - коефіцієнт трансформації вимірювального трансформатора струму комплекту К-50.

Постійна амперметра, А/под

де - номінальний струм амперметра, А; - номінальна (максимальна) кількість поділок шкали амперметра, под.

Коефіцієнт трансформації вимірювального трансформатора струму

де - номінальні струми вимірювального трансформатора струму, А;

,

де - номінальні напруга та струм ватметра, В та А;

- номінальна (максимальна) кількість поділок шкали ватметра, под.

Коефіцієнт потужності статора двигуна:

Корисна потужність, що віддається генератором у мережу, Вт:

,

де - напруга на затискачах якоря, В; - струм якоря, А.

Корисна потужність на валу двигуна, Вт:

де - корисна потужність генератора, Вт; - коефіцієнт корисної дії генератора, приблизно рівний 0,8

Згідно ГОСТ 27471-87 ковзання ротора машини змінного струму - різниця між синхронною частотою обертання магнітного поля статора та частотою обертання ротора, яка виражена у відносних одиницях чи у відсотках від синхронної частоти обертання:

або ,

де та n₂- частоти обертання магнітного поля статора та ротора,

Ковзання асинхронних двигунів знаходиться у межах 1,5...7%.

Коефіцієнт корисної дії двигуна - відношення корисної активної потужності до підведеної, виражений у відсотках:

,

де - потужність, яка перетворюється у механічну на валу двигуна, Вт; - потужність, яка підведена до статора двигуна, Вт.

Обертальний момент (на валу двигуна) , Н·м

,

де Р₂ - корисна механічна потужність на валу двигуна, Вт;

- частота обертання ротора, .

Згідно ГОСТ 27471-87 робочі характеристики асинхронного двигуна – залежності частоти обертання ротора, ковзання ротора, струму статора, коефіцієнта потужності кола статора, коефіцієнта корисної дії та обертаючого моменту на валу двигуна від корисної потужності на валу двигуна при постійних напрузі та частоті мережі:

при та .

Послідовність проведення роботи

1. Вивчіть будову, переваги і недоліки та області застосування трифазних асинхронних двигунів з короткозамкненим ротором.

2. Вивчіть та запишіть у робочий зошит паспортні дані асинхронного двигуна.

Згідно ГОСТ 27471-87 номінальні дані обертаємої електричної машини - сукупність числових значень електричних та механічних параметрів, які обумовлені виробником та приведені в паспорті електричної машини.

Паспортні дані асинхронного двигуна з короткозамкненим ротором

___________________________________________________________________________________________________________________________________________________________________

3.Зберіть схему (рис.17) та пред'явіть викладачу для перевірки.

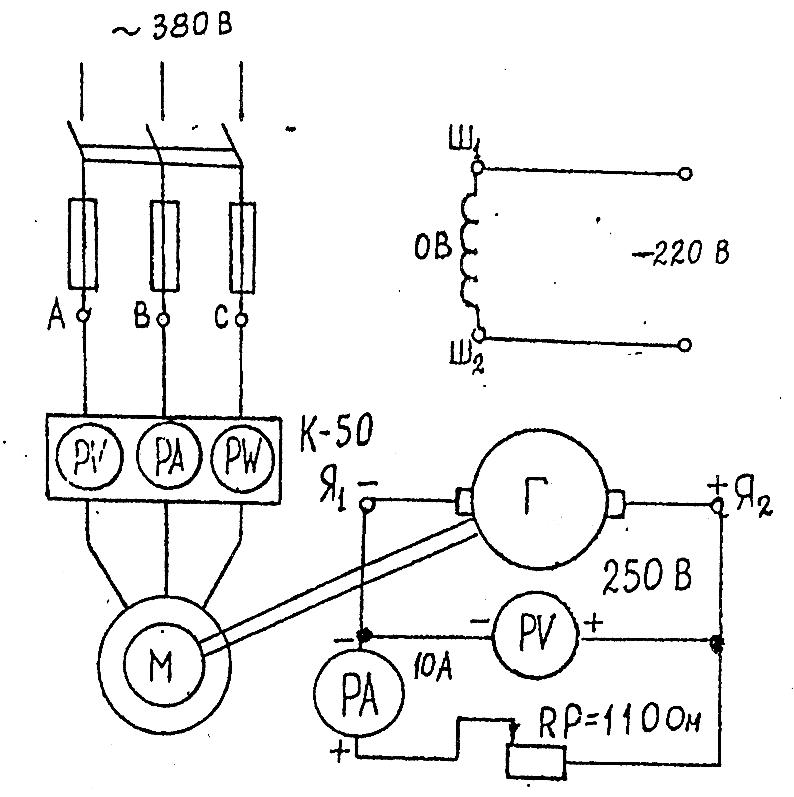

Рис. 17. Схема дослідження асинхронного двигуна з короткозамкненим ротором

4. Проведіть експериментальні дослідження параметрів асинхронного двигуна при різних навантаженнях. Результати вимірювань запишіть у табл. 12.

Таблиця 12
