Порядок проведення роботи

1. Зберіть схему (рис.12), впевніться в тім, що лічильник відповідає класу точності.

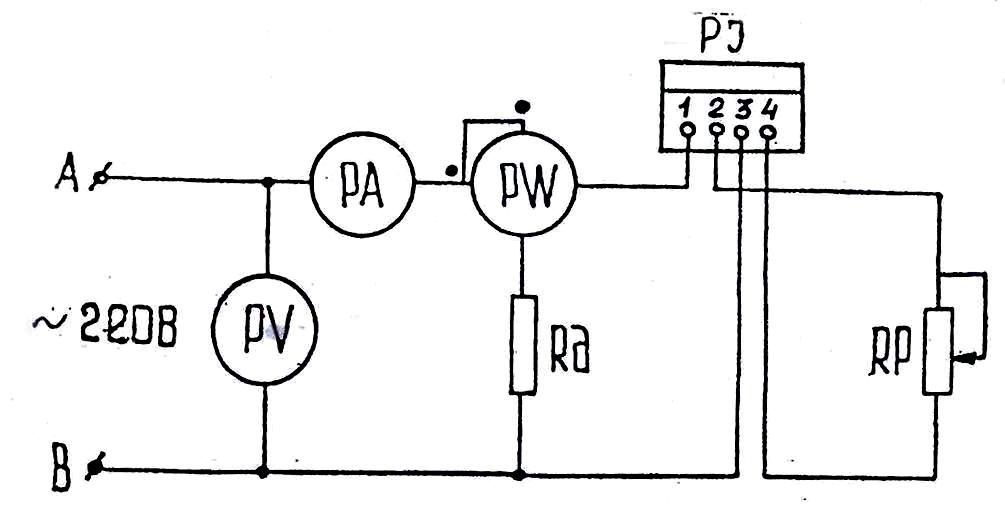

Рис. 12. Схема вимірювання для перевірки однофазного лічильника активної енергії.

2. Перевірте вимірювання та розрахунки і результати запишіть у табл. 10.

3. Перевірте лічильник на відсутність самоходу при номінальній напрузі, для чого треба вимкнути рубильником коло навантаження.

4. Визначте чутливість лічильника, для чого необхідно ввімкнути міліамперметр на 100мА при опорі резистора R_д= 5000 Ом. Впевніться в тому, що чутливість лічильника не перевищує допустиму.

5. Побудуйте графік залежності відносної похибки лічильника від струму навантаження І на сітці (рис 13.).

6. Зробіть висновки та рекомендації.

7. Дайте повні відповіді на контрольні запитання.

Зміст звіту

1. Паспортні дані лічильника.

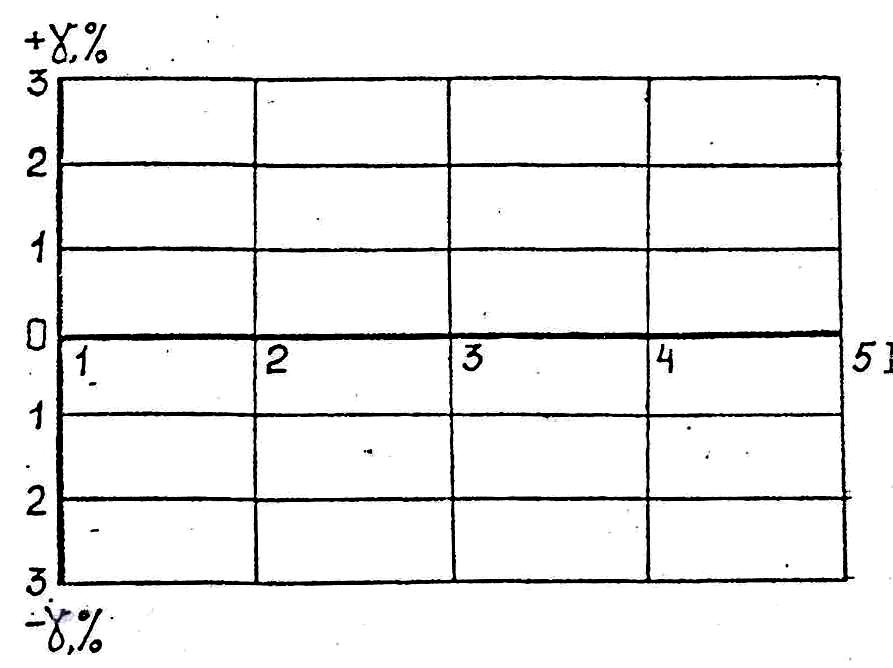

Рис. 13. Сітка графіка залежності відносної похибки лічильника від струму навантаження.

Таблиця 10

Параметри перевірки лічильника активної енергії

N П/П	Задано			Виміряно			Розраховано
	RP, Ом	I, А	N, Об	U, В	P, под	t, с	P, Вт	Сн, Втс/об	Сд, Втс/об	, %
1
2
3
4
5

2. Схема вимірювань (рис. 12).

3. Таблиця 9.

4. Розрахункові формули та числовий розрахунок похибки і чутливості лічильника.

5. Графік залежності відносної похибки лічильника від струму навантаження (рис. 13).

6. Висновки та рекомендації.

Контрольні запитання

1.Яка будова лічильника ?

2.Яке призначення окремих частин лічильника ?

3.В чому полягає принцип роботи лічильника ?

4.В чому полягає перевірка на відсутність самоходу лічильника ?

5.Що таке нормальна та дійсна сталі лічильника ?

6.Що таке чутливість лічильника ?

Бібліографічний список

[ 1. С.262...328; 2. С.262...300; 3. С.208...210;

4. С.227...284; 5. С.252...294; 6. С.141...148 ]

Лабораторна робота 9

ДОСЛІДЖЕННЯ ОДНОФАЗНОГО ТРАНСФОРМАТОРА

МЕТА РОБОТИ

Вивчити призначення, будову, принцип дії та області застосування однофазних двообмоточних трансформаторів.

Провести експериментальні дослідження досліду холостого ходу, режиму навантаження і досліду короткого замикання трансформатора, визначити коефіцієнт трансформації, напругу короткого замикання, номінальні втрати напруги, струм короткого замикання, кратність струму короткого замикання у первинній обмотці.

ОБЛАДНАННЯ

1.Вольтметри змінного струму: на

250В -1 шт.; 150В -1 шт.; -250В - 1 шт.

2.Амперметри змінного струму на

2A -1 шт.; 5В - 1 шт.

3.Ваттметр однофазний на 750 Вт - 1 шт.

4.Додатковий резистор на 5 кОм - 1 шт.

5.Трансформатор однофазний - 1 шт.

6.Навантажувальний резистор на 75 Ом 5А - 1 шт.

7.Перемикач трипозиційний - 1 шт.

8.Комплект з'єднувальних проводів - 1 шт.
