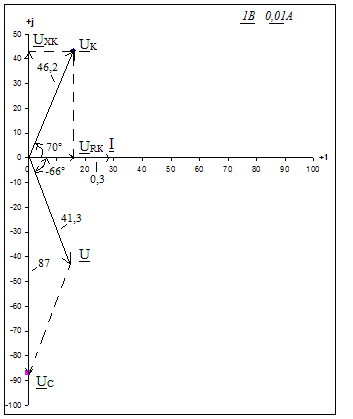

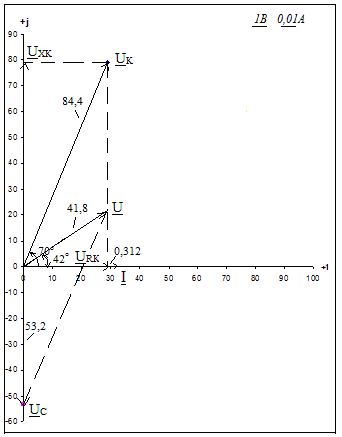

2) По результатам проведенных исследований (табл. 2) построим векторные диаграммы напряжений (до резонанса, резонанс напряжений, после резонанса).

До резонанса (опыт №4)

С, мкФ	Uk, B	UC, B	I, A
8

В момент резонанса напряжений (опыт №11)

С, мкФ	Uk, B	UC, B	I, A
18

После резонанса (опыт №17)

С, мкФ	Uk, B	UC, ­ B	I, A
25

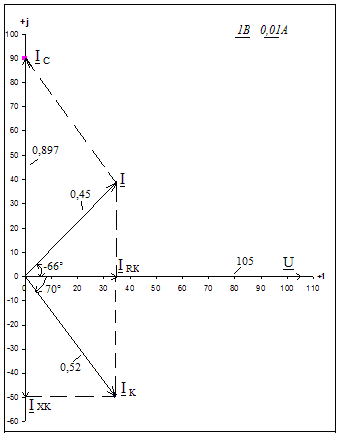

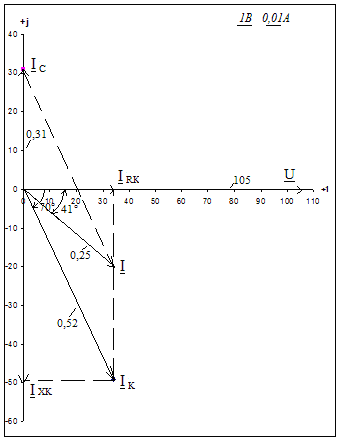

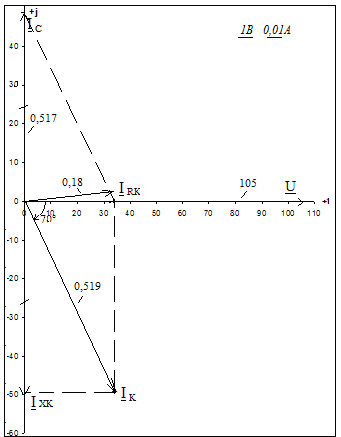

3) По результатам проведенных исследований (табл. 3) построим векторные диаграммы токов (до резонанса, резонанс напряжений, после резонанса).

До резонанса (опыт №4)

С, мкФ	Ik, A	IC, A	U, B
9

В момент резонанса токов (опыт №10)

С, мкФ	Ik, A	IC, A	U, B
16

После резонанса (опыт №17)

С, мкФ	Ik, A	IC, A	U, B
27

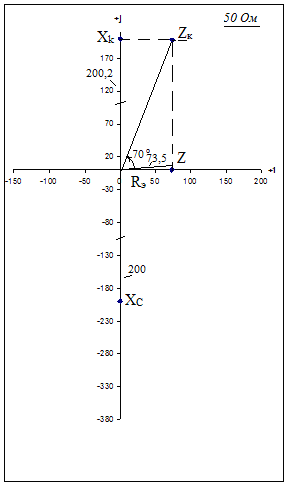

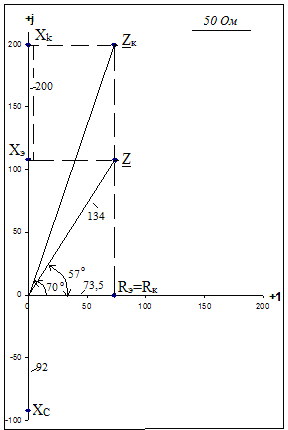

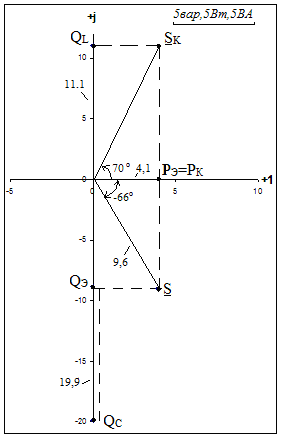

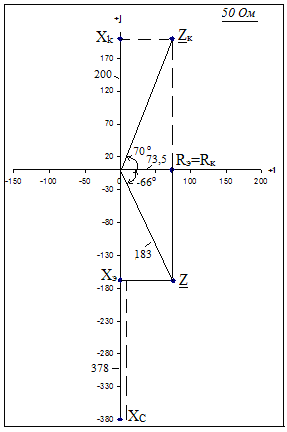

4) По результатам проведенных исследований (табл. 2) построим треугольники сопротивлений, мощностей.

До резонанса напряжений (С=8 мкФ, опыт №4)

Значения мощностей

Sэ, ВА	Qэ, вар	Qc, вар	QL,вар	P, Вт
9,6	-8,8	19,9	11,1	4,1

Значения сопротивлений

z, Ом	Хэ, Ом	ХС, Ом	ХK, Ом	R, Ом
183	178	378	200	73,5

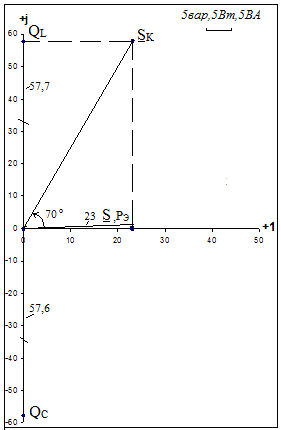

В момент резонанса напряжений(С=18 мкФ, опыт №11)

Значения мощностей

Sэ, ВА	Qэ, вар	Qc, вар	QL,вар	P, Вт
23	0,1	57,6	57,7	23

Значения сопротивлений

z, Ом	Хэ, Ом	ХС, Ом	ХK, Ом	R, Ом
73,3	0,2	200	200	73,5

После резонанса напряжений (С=32 мкФ, опыт №19)

Значения мощностей

Sэ, ВА	Qэ, вар	Qc, вар	QL,вар	P, Вт
13	10,9	9,0	19,9	7,3

Значения сопротивлений

z, Ом	Хэ, Ом	ХС, Ом	ХK, Ом	R, Ом
134	108	92	200	73,5

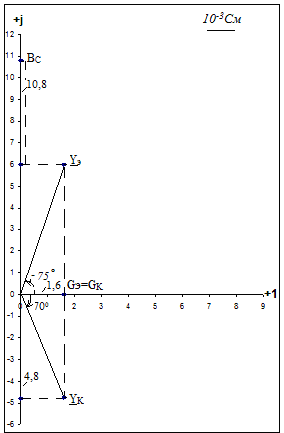

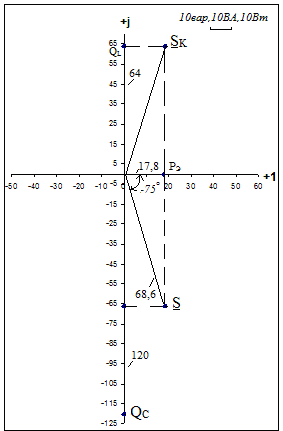

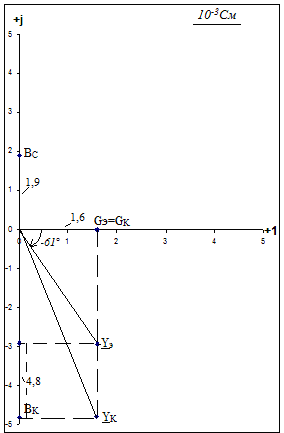

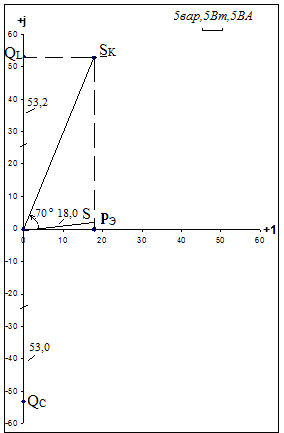

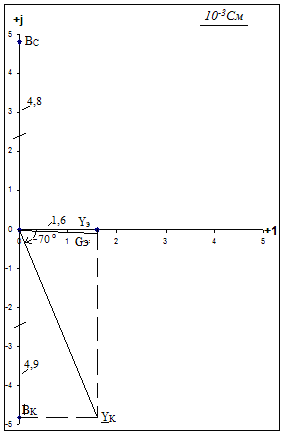

5. По результатам проведенных исследований (табл. 3) построим треугольники проводимостей, мощностей.

До резонанса токов (С=6 мкФ, опыт №3)

Значения мощностей

Sэ, ВА	Qэ, вар	Qc, вар	QL,вар	P, Вт
36,8	32	21	53	17,8

Значения проводимостей

YЭ.103, Cм	Bэ.103, См	BС.103, См	BK.103, См	G.103, См
3,3	2,9	1,9	4,8	1,6

В момент резонанса токов (С=16 мкФ, опыт №10)

Значения мощностей

Sэ, ВА	Qэ, вар	Qc, вар	QL,вар	P, Вт
18,0	0,2	53,0	53,2	17,8

Значения проводимостей

YЭ.103, Cм	Bэ.103, См	BС.103, См	BK.103, См	G.103, См
1,62	0,1	4,8	4,9	1,6

После резонанса токов (С=32 мкФ, опыт №18)

Значения мощностей

Sэ, ВА	Qэ, вар	Qc, вар	QL,вар	P, Вт
68,6	66	120	64	17,8

Значения проводимостей

YЭ.103, Cм	Bэ.103, См	BС.103, См	BK.103, См	G.103, См
6,22	-6	10,8	4,8	1,6

6) Построим резонансные кривые, пользуясь экспериментальными и расчетными данными в зависимости от величины емкости конденсатора для резонанса напряжений:

I = F₁(C) ; U_К = F₂(C); U_С = F₃(C); _Э = F₄(C); cos_э = F₅(C).

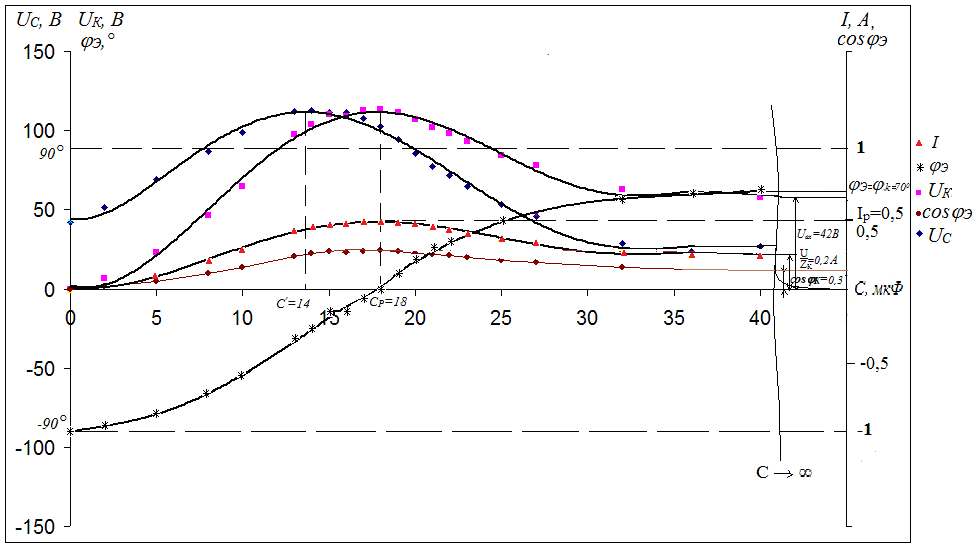

Резонансные кривые тока I, напряжения на катушке индуктивности U_К, напряжения на конденсаторе U_С, фазового сдвига j_Э, коэффициента мощности cos j_Э от емкости конденсатора С при исследовании резонанса напряжений.

Резонансные кривые тока I, напряжения на катушке индуктивности U_К, напряжения на конденсаторе U_С, фазового сдвига j_Э, коэффициента мощности cos j_Э от емкости конденсатора С при исследовании резонанса напряжений.

7) Построим резонансные кривые, пользуясь экспериментальными и расчетными данными в зависимости от величины емкости конденсатора для резонанса токов: I_К = F₁(C); I_С = F₂(C); I = F₃(C); _Э = F₄(C); cos_Э = F₅(C).

Рассчитаем ток на входе:

C, мкФ	0	2	6	9	11	12	13	14	15	16
I, А	0,52	0,46	0,34	0,25	0,21	0,19	0,18	0,18	0,18	0,18

17	18	19	20	21	24	27	32	36	40	45
0,19	0,20	0,22	0,24	0,27	0,35	0,45	0,67	0,80	0,95	1,12

Резонансные кривые построены согласно следующим выражениям: I_С(C) = B_С U = CU,

Отметим, что резонанс токов, в отличие от резонанса напряжений (вызывающего перенапряжение в электрических установках) безопасен для электроэнергетических установок и в частности может быть использован для компенсации реактивной мощности в них. Большие токи в цепях при резонансе токов возникают лишь в том случае, если созданы большие реактивные проводимости ветвей, т.е. установлены большие батареи конденсаторов или мощные реактивные катушки.

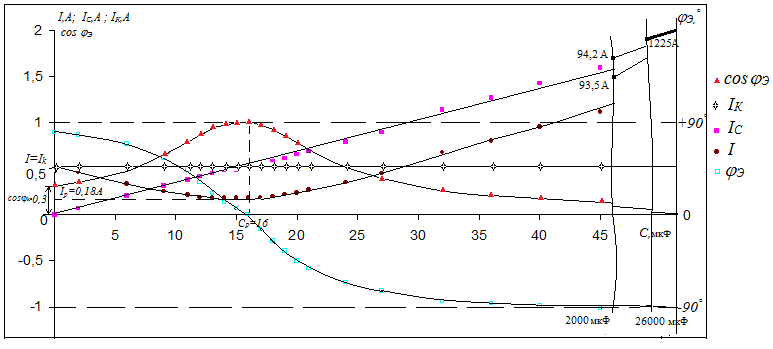

Резонансные кривые тока конденсатора I_С, тока катушки индуктивности I_К, входного тока I, фазового сдвига _Э, коэффициента мощности cos _Э от емкости конденсатора С при исследовании резонанса токов.
