Соединение нагрузки треугольником

Вторая часть задания заключается в изучение схемы, нагрузка которой соединена треугольником.

5. Собрать схему, изображенную на рисунке 4.19

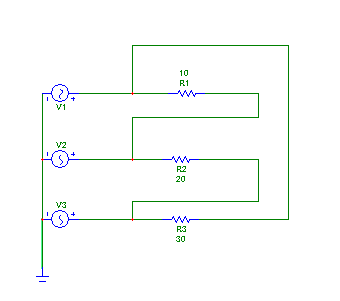

Рисунок 4.19 – Соединение треугольником, несимметричная нагрузка.

После построения схемы провести такой же анализ, как и раньше. Полученные результаты записать в таблицу 3, колонку «Несимметричная нагрузка».

Таблица 3 – Запись результатов для нагрузки, соединенной звездой

Режим работы			Несимметричная нагрузка
Измерено
Вычислено

1.3.Обработка результатов измерений

1. По данным таблиц 2 и 3 рассчитать полные мощности трехфазных цепей , соотношения между линейным и фазным напряжением при соединении нагрузки звездой и между линейным и фазным током при соединении нагрузки треугольником.

2. Сделать выводы по работе.

Содержание лабораторной работы:

1. Название.

2. Цель.

3. Краткая теория.

4. Все схемы соединений, взятые из программы MicroCap за счет использования PrintScreen.

5. Заполненную таблицу 2 и 3.

6. Расчеты пункта 1.3.

7. Выводы по работе.

1.4.Контрольные вопросы к лабораторной работе №3

1. Эффективность применения трехфазного переменного тока?

2. Способы изображения трехфазной системы ЭДС, симметричная и несимметричная системы, трехфазный синхронный генератор?

3. Несвязанная трехфазная система, основные недостатки?

4. Четырехпроводная трехфазная цепь (звезда с нейтральным проводом). Схема, основные понятия и соотношения, векторная диаграмма для симметричного режима работы?

5. Трехпроводная трехфазная цепь при соединении нагрузки звездой, область применения, основные соотношения, векторная диаграмма для симметричного режима работы?

6. Несимметричный режим работы трехфазной цепи при соединении нагрузки треугольником. Сравнительный анализ четырех и трехпроводной цепей. Векторные диаграммы?

7. Соединение нагрузки треугольником, основные соотношения, векторная диаграмма для симметричного режима работы?

8. Несимметричный режим работы трехфазной цепи при соединении нагрузки треугольником, векторная диаграмма?

9. Активная, реактивная и полная мощность трехфазной цепи?

10. Методы измерения мощности трехфазной цепи?
