1.2.Порядок выполнения работы

Работа проводится в программе MicroCap. Для проведения измерений используются также три вольтметра, три амперметра. Работа выполняется в следующем порядке.

Соединение нагрузки звездой

1. Собрать трехфазную цепь (рис 4.15).

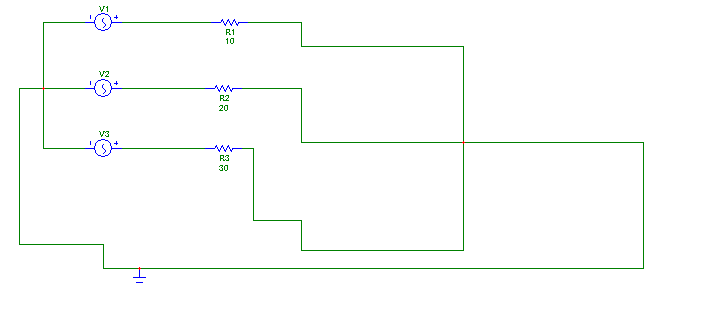

Рисунок 4.15 – Трехфазная трехпроводная цепь, соединенная звездой.

Значения сопротивлений взять из таблицы 1. Источник переменного тока V1, V2, V3 находится в ветке Analog primitives – Waveform Sources – Sine Source. После установки элемента установить в нем имя. После чего поставить значение амплитуды A=220, частоты f=50 (одинаковое для всех трех) и угла PH=0; 2.0944 и 4.188 (такие числа, потому что угол изменяется в радианах).

Таблица 1 - Задание

Вариант	,Ом		,Ом	,Ом
1	50	100		110
2	40	170		120
3	50	180		130
4	40	160		140
5	30	140		150
6	40	130		80
7	50	120		90
8	60	110		100
9	70	100		110
10	40	90		120
11	30	80		130
12	50	120		140

После построения схемы нажать Analysis-Transient-Run. В окне задания графиков получить три графика напряжения на соответствующих сопротивлениях (Ua, Ub, Uc) и три графика тока (Ia, Ib, Ic). Для этого заполнить таблицу в нижней части так же, как на рисунке 4.16.

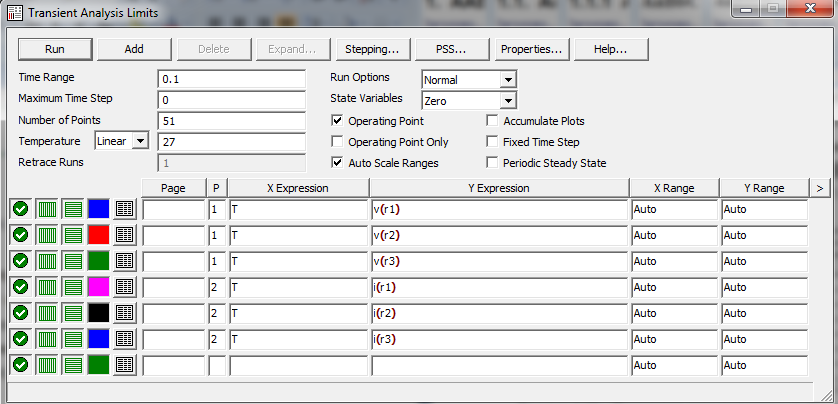

Рисунок 4.16 – Диалоговое окно получения графиков напряжений.

Получить шесть графиков и снять результаты максимальных значений (амплитуды) каждого параметра.

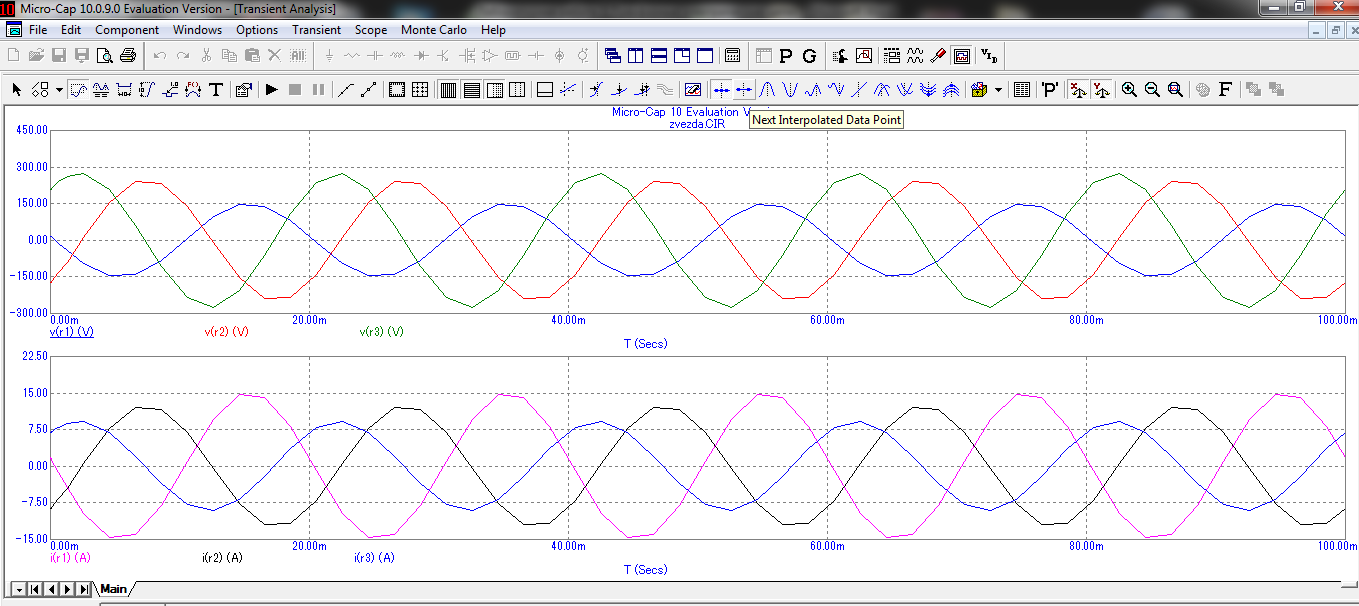

Рисунок 4.17 – Графики фазных напряжений и токов.

Переписать результаты из соответствующих приборов в таблицу 2, в колонку «3-х проводная несимметричная».

Таблица 2 – Запись результатов

Схема соединения			3-х проводная несимметричная	4-х проводная несимметричная
Измерено

2. Собрать схему, изображенную на рисунке 4.18.

Рисунок 4.18 - 4-х проводная несимметричная схема соединения звездой

Значения сопротивлений так же взять из таблицы 1.

После построения схемы провести такой же анализ, как и раньше. Полученные результаты записать в таблицу 2, колонку «4-х проводная несимметричная».
