Сервер Windows nt
Компонента сетевой архитектуры Windows NT, называющаяся сервером, поддерживает соединения, запрошенные редиректорами клиентской стороны, и обеспечивает им доступ к запрошенным ими ресурсам. Когда сервер Windows NT получает с удаленной рабочей станции запрос на чтение файла, расположенного на сервере, то происходит следующее
1. Низкоуровневые сетевые драйверы получают запрос и передают его драйверу сервера.
2. Сервер передает запрос на чтение файла соответствующему драйверу локальной файловой системы.
3. Для доступа к файлу драйвер локальной файловой системы обращается к низкоуровневому драйверу диска.
4. Полученные данные передаются обратно драйверу локальной файловой системы.
5. Драйвер локальной файловой системы передает данные серверу.
6. Сервер передает данные низкоуровневым сетевым драйверам для передачи на компьютер-клиент.

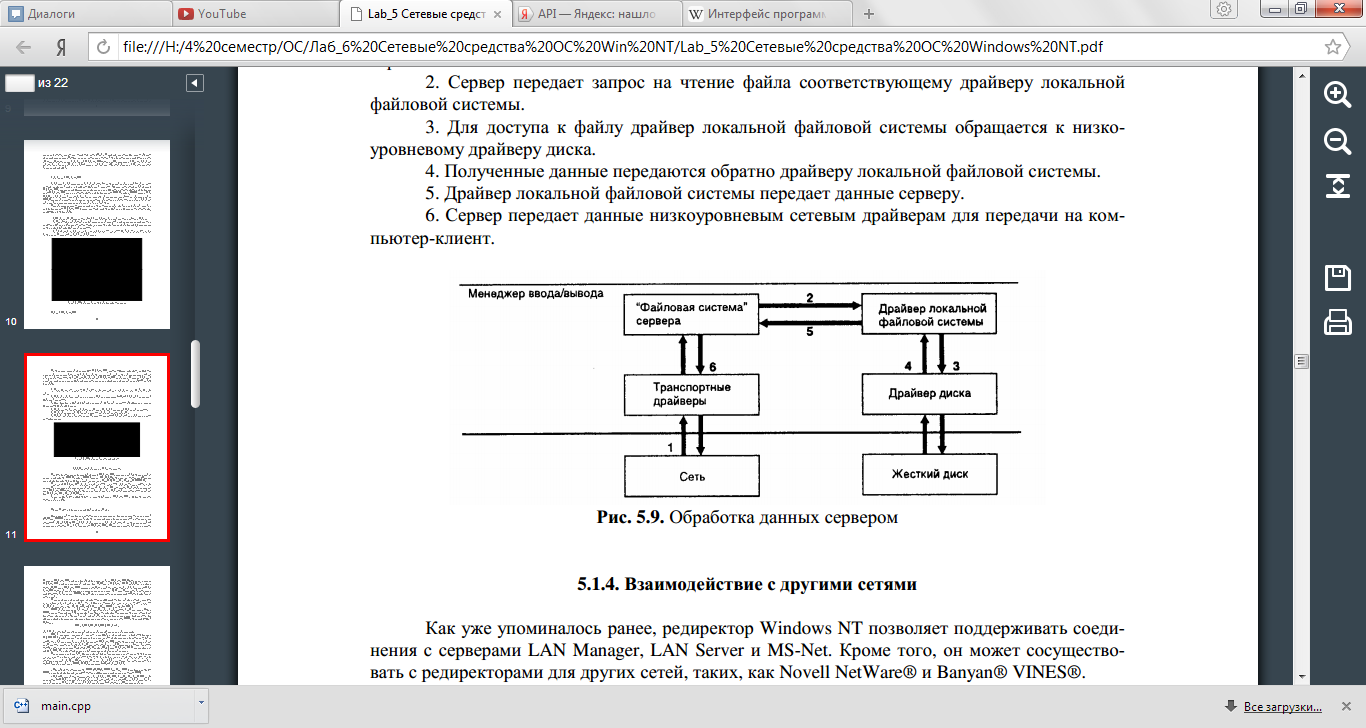

Рис. 8. Обработка данных сервером
Провайдеры и уровень интерфейса провайдера
Для того чтобы получить возможность использования дополнительных типов сетей (NetWare, VINES или иного), необходимо инсталлировать дополнительный компонент, называемый провайдером. Провайдер представляет собой программный компонент, который позволяет компьютеру под управлением Windows NT осуществлять взаимодействие с сетью. В состав Windows NT входит провайдер для сети на базе Windows NT. Кроме того, в состав Windows NT входят клиентский сервис для NetWare с Windows NT Workstation и сервис шлюза NetWare с Windows NT Server, с помощью которых компьютер под управлением Windows NT может присоединиться в качестве клиента к сети NetWare. Остальные динамически загружаемые библиотеки (DLL) провайдеров поставляются соответствующими разработчиками сетей.
Рис. 9. Взаимодействие провайдеров и редиректоров
Практическая часть

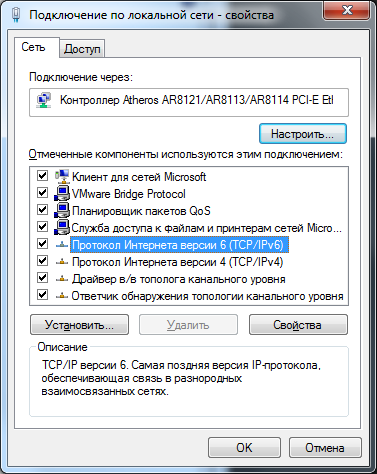

1. Пользуясь стандартными средствами ОС Windows NT/2000/XP/Vista/7, определить, какие сетевые компоненты установлены на данном компьютере, как они сконфигурированы и какие функции выполняют.
Драйвер плат сетевых адаптеров: Позволяет ОС взаимодействовать с устройством, предоставляющим доступ к сетевым ресурсам

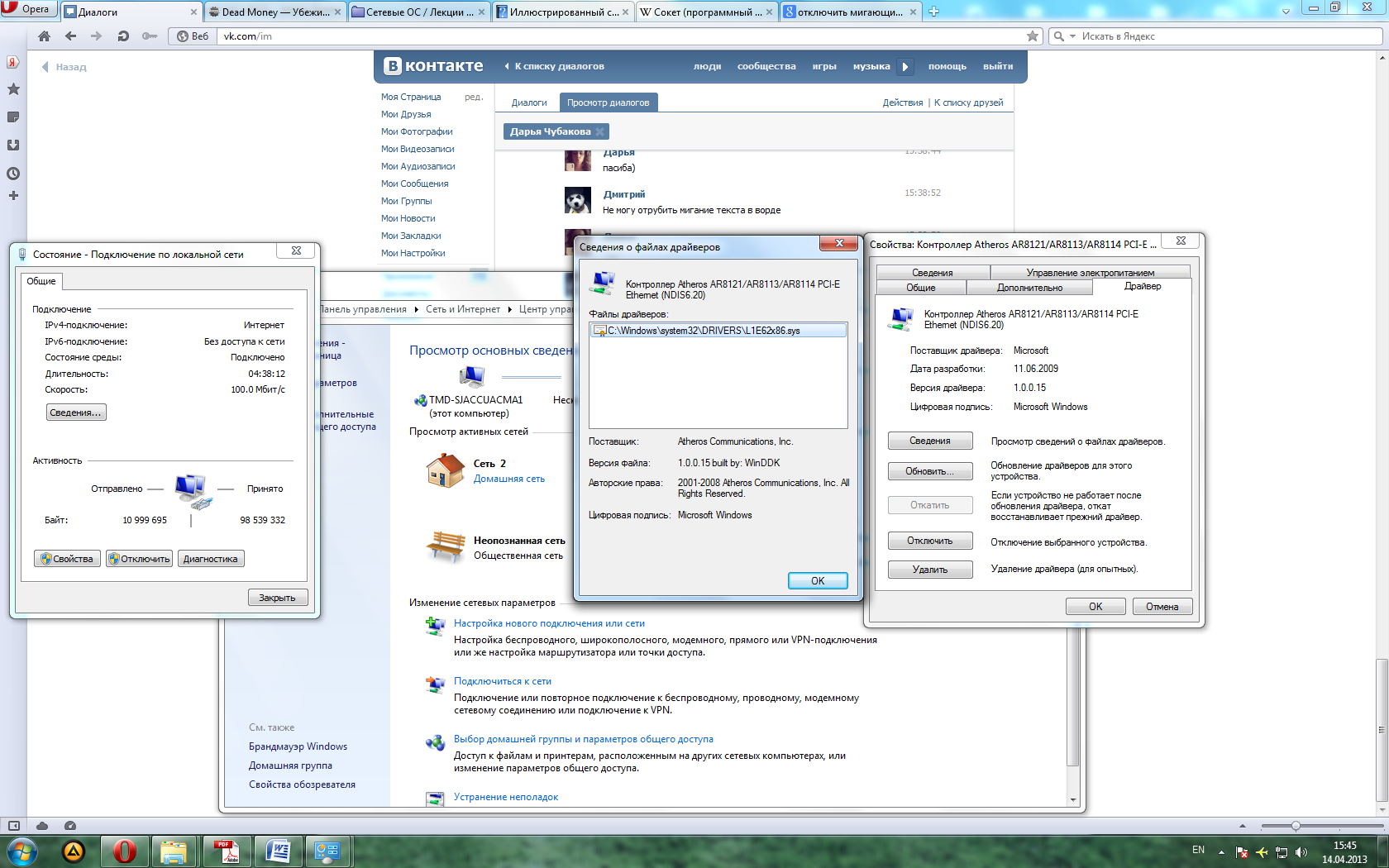

Рис. 10. Драйвер плат сетевых адаптеров
NDIS. Обеспечивает взаимодействие транспортных протоколов и драйверов сетевых плат

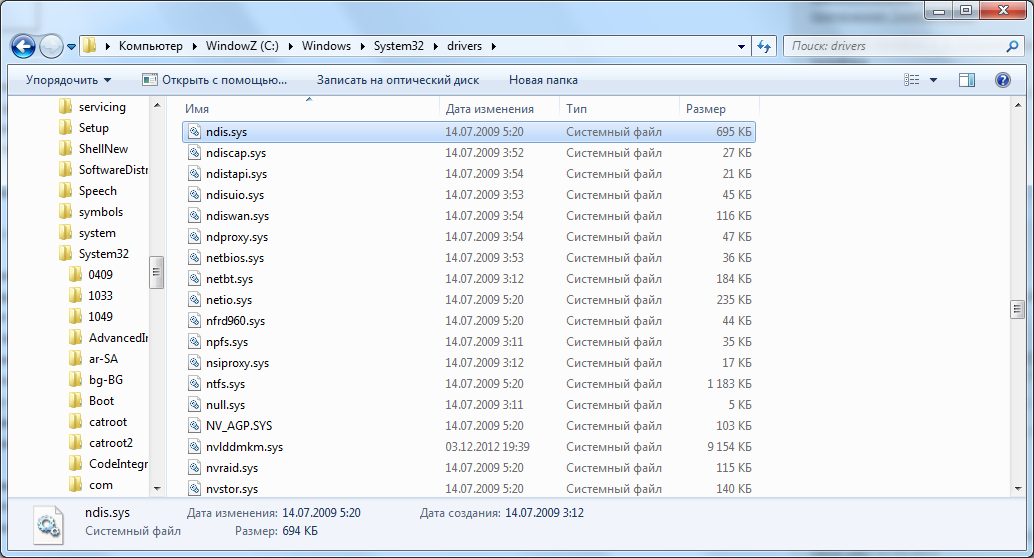

Рис. 11. NDIS
Транспортные протоколы и некоторые серверы. Предоставляют интерфейсы доступа к некоторым сетевым объектам.
Рис. 12. Транспортные протоколы и некоторые серверы
TDI. Обеспечивает виртуальное соединение между локальным редиректором и каждой локальной или удаленной точкой назначения, с которой поддерживает коммуникацию редиректор.
Рис. 13. TDI
Cписок использованной литературы:
Макаренков А.М. «Методической указание по Лабораторной работе 5. Архитектура сетевых средств ОС Windows NT» КФ МГТУ
