3.6.5. Определение уравновешивающего момента по теореме Жуковского
Построим
повернутый на
план скоростей в произвольном масштабе
(рис. 3.25). Перенесем силы параллельно
самим себе в соответствующие точки.
Моменты сил инерции заменим парами сил,
величины которых определим следующим
образом:
,
,
.

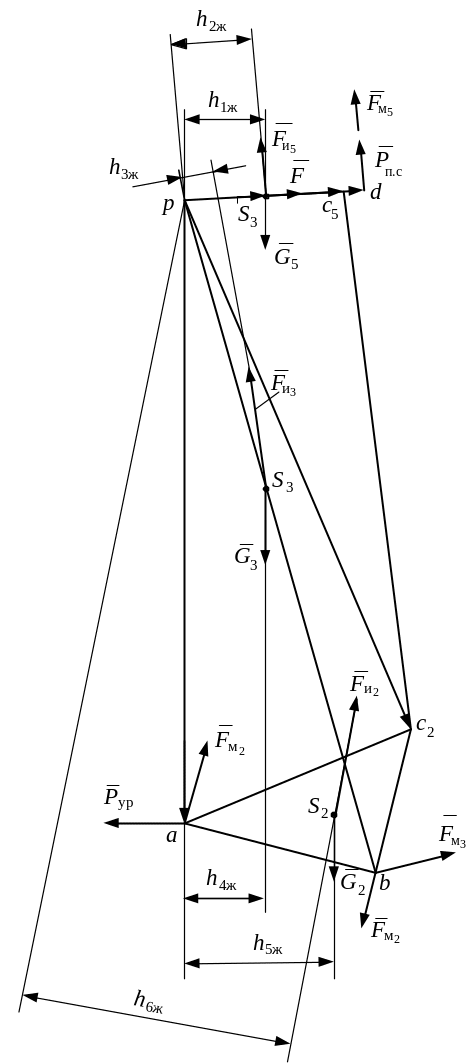

Рис. 3.25
Приложим пары сил перпендикулярно соответствующим звеньям согласно направлениям моментов. Затем эти силы перенесем параллельно самим себе на рычаг Жуковского. Уравновешивающий момент заменим уравновешивающей силой, приложенной в шарнире A в сторону вращения (для рабочих машин направлять по вращению ведущего звена, для машин-двигателей – против вращения ведущего звена.)
Запишем уравнение суммы моментов сил относительно полюса повернутого плана скоростей:
Тогда
Уравновешивающий момент:
Сравним значения уравновешивающего момента, полученные двумя графическими методами:
