Общевойсковой фильтрующий противогаз и его принцип действия

Фильтрующий противогаз применяется для защиты от попадания в органы дыхания, на глаза и лицо отравляющих, радиоактивных веществ, бактериальных средств.

Принцип защитного действия противогаза основан на том, что используемый для дыхания воздух предварительно очищается, фильтруется от вредных примесей.

Общевойсковой фильтрующий противогаз состоит из фильтрующе-поглощающей системы, выполненной в виде фильтрующе-поглотительной коробки или фильтрующе-поглотительного элемента, лицевой части и противогазовой сумки. При угрозе отравления угарным газом фильтрующе-поглощающая система выполняется в виде фильтрующе-поглотительной коробки и комплекта дополнительного патрона. В фильтрующе-поглощающей системе первым по току воздуха помещен противоаэрозольный фильтр, а затем – специальный поглотитель (шихта), созданный на основе активированного угля с различными химическими добавками (дегазаторами, катализаторами и др.).

Противодымный фильтр – это полоски тонковолокнистой прессованной бумаги с добавлением асбеста. Эти полоски располагаются внутри коробки концентрически (РШ-4) или в виде гармошки (МО-4У), благодаря чему увеличивается площадь фильтра до 2000 см². Волокна фильтра образуют густую сеть и мельчайшие извитые канальца.

Противодымный фильтр предназначен для очищения вдыхаемого воздуха от аэрозолей, т.е. от мелких взвешенных в воздухе частиц путем фильтрации, задержки извитых отверстиях фильтра, поэтому его называют противоаэрозольным фильтром.

В настоящее время противодымный фильтр предназначен для очищения вдыхаемого воздуха от РВ, бактериальных аэрозолей и некоторых ОВ, применяющихся в аэрозольном виде (ДЛК, CS, CR, BZ, хлорацетфенон, адамсит). Но пары ОВ и газы проходят через фильтр и задерживаются во втором слое коробки противогаза. Сопротивление вдоху противодымного фильтра 7-8 мм вод.ст.

Шихта – активированный уголь, предназначен для очищения воздуха от паров ОВ. Он представляет собой мелкопористую массу угля, на микропоры которого нанесен химический реагент с катализаторами. Поглощение паров ОВ основано на принципах:

а) адсорбции – физического процесса удержания и уплотнения молекул ОВ на поверхности поглотителя (угля) за счет молекулярных сил сцепления. Поверхность 1 г активированного угля составляет 400-800 м². На нём лучше всего адсорбируются органические вещества с высокой температурой кипения и большим молекулярным весом (хлор, хлорпикрин, трихлортриэтиламин, зарин, зоман, иприт).

б) каталитической хемосорбции – химического взаимодействия ОВ с химическими реагентами. Реакция катализируется активированным углем и каталитическими добавками (окислы кобальта, серебра, меди, соединения хрома);

в) каталитического окисления (АgH₃ , 6Н₅Р) перевода ОВ в нетоксическое соединение за счет окисления кислородом воздуха.

Защитная мощность – это время в часах или минутах, в течение которого противогаз защищает человека от данного отравляющего ОВ. Время исчисляется от начала поступления ОВ через противогаз до момента проскока ОВ.

Защитная мощность фильтрующих противогазов по парам летучих отравляющих и высокотоксичных веществ, по аэрозолю радиоактивных веществ и биологических средств характеризуется динамической активностью (сорбционной емкостью), временем защитного действия и общим коэффициентом защиты. Защитная мощность зависит от физико-химических свойств, способа применения, концентрации ОВТВ, РВ или БС в воздухе, от метеорологических условий, а также от объема легочной вентиляции, который определяется, прежде всего, интенсивностью физической нагрузки.

Динамическая активность (сорбционная емкость) – это показатель, характеризующий поглощающую способность фильтрующе-поглощающей системы. Она выражается массой пара ОВТВ, сорбированного за время защитного действия. Под временем защитного действия понимают время с момента начала прохождения через фильтрующе-поглощающую систему паровоздушной смеси, содержащей ОВТВ, до момента появления предельно-допустимой концентрации паров этого вещества, обнаруживаемого специальным индикатором. Оба эти показателя связаны между собой следующим соотношением:

M = t  C  V,

где: M – динамическая активность фильтрующе-поглощающей системы, г;

t - время защитного действия, мин;

C – концентрация ОВТВ, РВ или БС, г/м³;

V – объем легочной вентиляции, м³/мин.

При средних полевых концентрациях коробка современного противогаза дает защиту от всех ОВ, РВ, БС, кроме окиси углерода, в течение десятков часов. При очень высоких концентрациях до 50 мг/л защитное действие по фосгену – 15 минут, по синильной кислоте – 8-10 минут. Время защитного действия фильтрующего противогаза зависит от типа и концентрации ОВ, интенсивности работы, температуры и влажности воздуха.

Защитная мощность шихты противогаза зависит от концентрации ОВ в воздухе, минутного объема легочной вентиляции, от температуры и влажности воздуха. Практически при боевых концентрациях на поле боя противогазовая коробка современных противогазов надежно защищает в течение нескольких суток непрерывной работы.

В настоящее время имеются и разрабатываются новые типы коробок к общевойсковым и промышленным противогазам.

Показателем, характеризующим способность противоаэрозольного фильтра задерживать аэрозоли ОВТВ, РВ или БС, является коэффициент проскока. Коэффициент проскока (К_ф) представляет собой отношение концентрации аэрозоля, прошедшего через фильтр (C_ф), то есть проникшего внутрь противогаза, к концентрации аэрозоля в атмосфере (C_а), выраженное в процентах:

К_Ф = C_ф/C_а  100

Коэффициент проскока противогазовой коробки большинства современных противогазов составляет 0,0001%.

Показателем, характеризующим правильность подбора лицевой части противогаза, а, следовательно, его герметичность, является коэффициент подсоса. Коэффициент подсоса (К_подс.) представляет собой отношение концентрации ОВТВ, РВ или БС, проникших под маску противогаза (C_м), к концентрации этих веществ в атмосфере (C_а), выраженное в процентах:

К_подс. = C_м/C_а  100

Из суммы коэффициента проскока (К_ф) и коэффициента подсоса (К_подс.) и складывается общий коэффициент защиты (К_з) фильтрующего противогаза:

К_з = К_ф + К_подс.

Лицевая часть обеспечивает подведение очищенного в противогазовой коробке воздуха к органам дыхания и защищает глаза и лицо от попадания ОВ, РВ и бактериологических средств. Она изготовлена в виде шлем-маски или маски, конструктивными элементами которой являются очковый узел, обтекатели для предохранения стекол от запотевания, клапанно-распределительная коробка и система крепления на голове. Правильно подобранная лицевая часть должна плотно прилегать краями к голове, обеспечивать необходимую герметизацию, не вызывая болевых ощущений. Для сохранения нормальной громкости речи в противогазе имеются лицевые части, которые содержат мембранное переговорное устройство, а специальная конфигурация стекол очков в противогазах позволяет работать с оптическими приборами. Кроме того, лицевая часть ряда противогазов оборудуется подмасочником, обтюратором и системой для приема жидкости.

Клапанная коробка служит для распределения потоков вдыхаемого и выдыхаемого воздуха с целью уменьшения вредного пространства (оно равно 350 см³). В клапанной коробке помещаются один вдыхательный и два выдыхательных клапана. Выдыхательный клапан - наиболее ответственная и уязвимая деталь клапанной коробки, так как при его неисправности зараженный воздух будет проникать под шлем-маску. Наличие двух выдыхательных клапанов исключает проскок зараженного воздуха в подмасочное пространство.

Для предохранения стекол очков от запотевания используют незапотевающие пленки или специальный карандаш. При Т – 10⁰С и ниже надевают утеплительные манжеты. Вставляется пленка запотевающей стороной к стеклу под прижимное кольцо.

Противогазовая сумка служит для хранения и переноски противогаза. Имеет два отделения: левое - для коробки, правое – для соединительной трубки и лицевой части, между отделениями имеется карман для коробочки с незапотевающей пленкой или карандаша, переговорных мембран. Имеется наружный карман для индивидуального противохимического пакета (ИПП). Сумка имеет плечевой и поясной ремни. Слева на сумке прикрепляется бирка 3 х 5 см, на которой указывается № коробки, рота, взвод, отделение, Ф.И.О.

Новую лицевую часть противогаза перед надеванием необходимо протереть снаружи и внутри чистой тряпочкой, слегка смоченной водой, а клапаны выдоха продуть. При укладке противогаза шлем-маску не перегибают, а немного подвёртывают головную и боковую части так, чтобы защитить стёкла очков. Сумка с противогазом должна находиться на левом боку, клапаном от себя. Плечевая лямка переброшена через правое плечо.

Противогаз может быть в положении: «походном», «наготове», «боевом». В «походном» – когда нет угрозы заражения ОВ, РВ и БС. Сумка находится на левом боку. При ходьбе она может быть немного сдвинута назад, чтобы не мешала движению руками. Верх сумки должен быть на уровне талии, клапан застёгнут. В положение «наготове» противогаз переводят при угрозе заражения. В этом случае сумку надо закрепить поясной тесьмой, слегка подав её вперёд, клапан отстегнуть, чтобы можно было быстро воспользоваться противогазом. В «боевом» положении лицевая часть надета.

Шлем-маски общевойсковых противогазов имеют 5 размеров: 0;1;2;3;4. Размер обозначен цифрой на подбородочной части шлем-маски. Подбор шлем-маски осуществляется по размеру, который определяется путем измерения головы по замкнутой линии, проходящей через макушку, подбородок и щеки. Ростовочные интервалы шлем-масок общевойсковых противогазов в мм приведены в таблице.

Рост	ШМ-41Му	ШМ-66Му	ШМС
0	до 630	до 630	до 610
1	635-655	635-655	615-640
2	660-680	660-680	645-670
3	685-705	685 и более	675 и более
4	710 и более	-	-

Противогазы должны периодически проверяться в помещении с ОВ, чтобы быть уверенным, что противогаз исправен, правильно подобран и не пропускает ОВ. Герметичность противогаза проверяется в специальной палатке, предназначенной для проверки противогазов в атмосфере с учебными ОВТВ. В качестве ОВ используется хлорпикрин. Проводят проверку при концентрации 8,5 мг/л. По 10 человек заходят в палатку, где находятся 10-15 мин, проделывая наклоны, повороты головы, приседания. Если не ощущается раздражения глаз и запаха ОВ - противогаз исправен. Проверка технического состояния противогазов проводится в соответствии с Руководством по использованию средств индивидуальной защиты. В этом же Руководстве подробно описаны устройство и правила пользования всеми имеющимися в Вооруженных Силах РФ противогазами и другими техническими средствами индивидуальной защиты.

Необходимо помнить, что в силу своих конструктивных особенностей фильтрующе-поглотительные коробки современных противогазов не способны обезвредить оксид углерода (угарный газ). В связи с этим, для защиты от вредного воздействия оксида углерода применяется комплект дополнительного патрона (КДП), в состав которого в ходят соединительная трубка (3), патрон ДП-2 (1), представляющий собой цилиндрическую коробку, снаряженную осушителем, гопкалитом и катализатором, противоаэрозольный фильтр (2) и сумка (4). Внутри патрона находится слой гопкалита представляющего смесь двуокиси марганца (60%) и окиси меди (40%). Гопкалит является катализатором, обеспечивающим за счет кислорода воздуха окисление окиси углерода в менее токсичный углекислый газ. Проходя через дополнительный патрон ДП-2, воздух с оксидом углерода в слое осушителя освобождается от влаги, а затем, взаимодействуя с гопкалитовой смесью, превращается в углекислый газ. Сверху и внизу внутри патрона находятся смеси гигроскопических веществ (хлористого кальция и силикогеля), которые поглощают из воздуха влагу и предохраняют гопкалит от порчи (превращение в гидраты окислов марганца и меди). На патроне указывают его первоначальный вес (750-800 гр.). Патрон считается использованным и непригодным, если его вес увеличился более чем на 20 гр. Кроме того, в дополнительном патроне в качестве индикатора применяется пятиокись йода. Как только гопкалит отработает свои возможности, начинается взаимодейст­вие, в результате чего выделяется йод. В подмасочном пространстве появляются бу­рые пары йода и ощущается его запах.Он должен храниться с плотно закрытыми горловинами. Комплект дополнительного патрона эффективен в широком диапазоне температур: от – 40 C до + 40 C. При положительной температуре время защитного действия комплекта дополнительного патрона составляет до 400 мин, при температуре минус 30 C – около 70 мин, при температуре минус 40C – до 40 мин. Повышенная влажность воздуха практически не влияет на работу прибора.

Следует помнить, что при концентрации оксида углерода свыше 1 %, при недостатке в воздухе кислорода (концентрация менее 17 %) и при пожарах в закрытых помещениях комплект дополнительного прибора малоэффективен. В этих случаях необходимо пользоваться изолирующими дыхательными аппаратами (изолирующими противогазами).

Правила обращения с противогазом:

1. Оберегать от ударов противогазовую коробку.

2. Оберегать шлем-маску от механического воздействия, т.к. может быть порвана резина и разбиты очки.

3. Оберегать от избытка влаги, что может привести к ржавлению металлических частей, снижает активность активированного угля и увеличивает сопротивление дыханию.

Фильтрующие противогазы обеспечивают эффективную защиту личного состава от ОВ при ведении боевых действий в течение одной – двух фронтовых операций, однако длительное использование противогазов в атмосфере маскирующих дымов может привести к ухудшению их защитных и физиолого-гигиенических свойств. Шлем-маски фильтрующих противогазов защищают человека по капельно-жидким ОВ в течение 6-10 часов, а отравляющие вещества, находящиеся в парообразном состоянии, также как радиоактивные вещества и биологические средства, через резину лицевой части в боевых условиях не проникают. В то же время, лицевые части общевойсковых противогазов обладают низкими термозащитными свойствами, поэтому для защиты от светового излучения ядерного взрыва их необходимо использовать совместно со средствами индивидуальной защиты кожи. Кроме того, в условиях применения ядерного оружия поверх противогаза необходимо надевать защитные очки ОФ или ОПФ. Время надевания противогаза в зараженной отравляющими и высокотоксичными веществами, радиоактивными веществами или биологическими средствами атмосфере не должно превышать 10 с.

В настоящее время на оснащении Сухопутных войск Вооруженных Сил состоят фильтрующие противогазы ПБФ, ПМГ, ПМГ-2, ПМК, ПМК-2, ПМК-3. В Ракетных Войсках используются фильтрующие противогазы ПРВ-У и ПРВ-М, в Военно-Воздушных силах – противогаз ПФЛ.

Выписка из таблицы нормативов

Название норматива	Оценка
	Отлично	Хорошо	Удовлетворительно
Надевание общевойскового противогаза	8 сек	9 сек	10 сек
Надевание общевойскового противогаза на поражённого	12 сек	13 сек	14 сек
Надевание шлем-маски на раненого в голову	1 мин	1,5 мин	2 мин

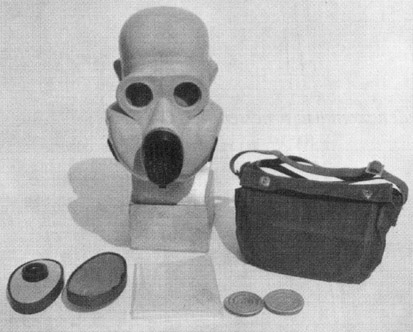

П ротивогаз ПБФ состоит из лицевой части с вмонтированными в нее двумя фильтрующе-поглощающими элементами, переговорным устройством, включает два узла клапанов вдоха. В комплект также входит сумка-мешок водонепроницаемый с двумя резиновыми кольцами, коробка с мембранами и коробка с незапотевающими пленками. Зараженный воздух поступает через узел клапана вдоха и горловину внутрь элементов, в пакете материалов очищается от ОВ, радиактивной пыли, бактериальных аэрозолей и направляется в подмасочное пространство лицевой части. Фильтрующе-поглощающие элементы хранят в заваренных по периметру полиэтиленовых пакетах. Шлем-маска ШМБ состоит из корпуса с двумя карманами, очкового узла, подмасочника, переговорного устройства разборного типа, клапанной коробки и экрана.

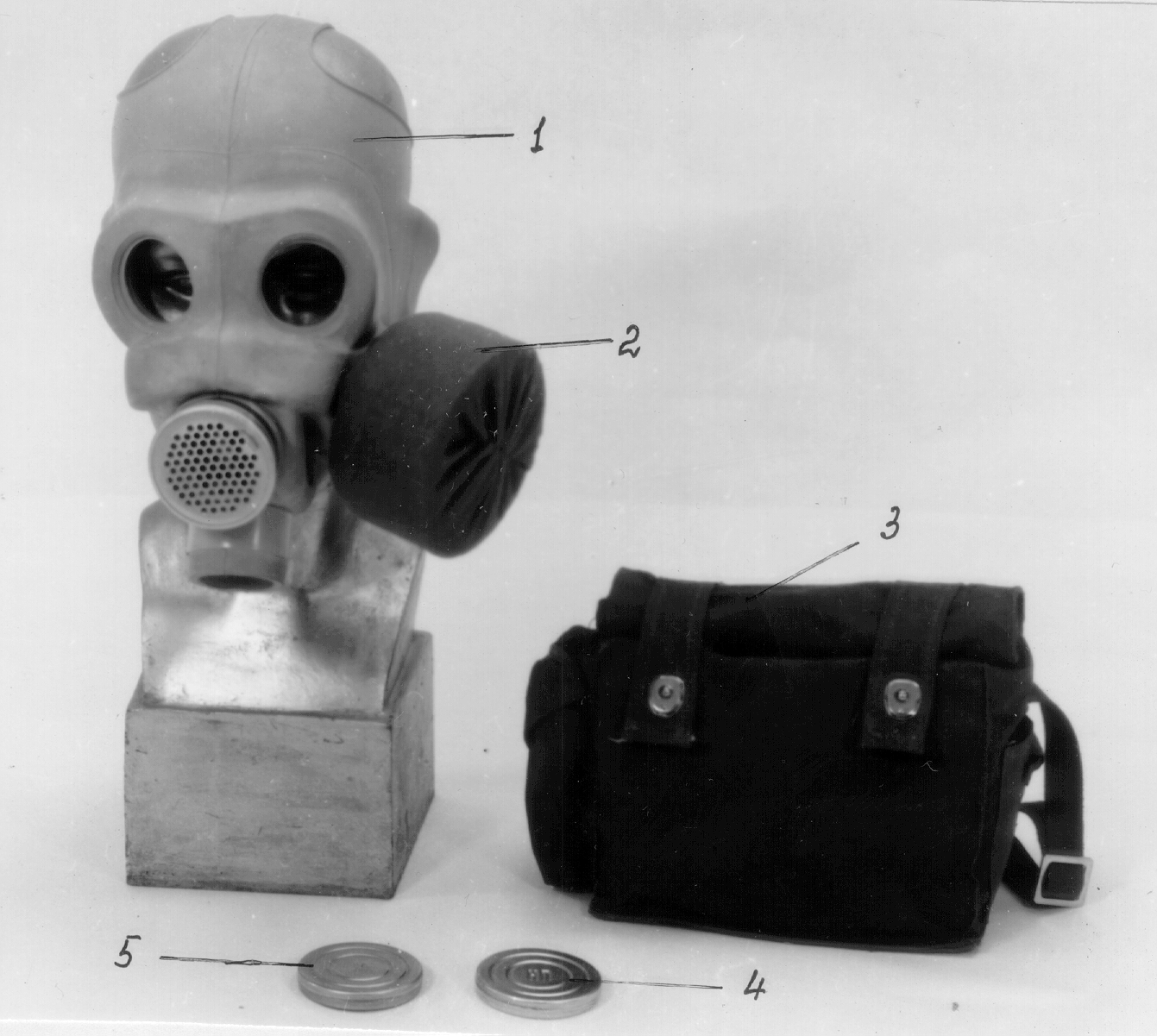

П ротивогаз ПМГ состоит из фильтрующе-поглотительной коробки ЕО-18К (2), выполненной в форме цилиндра, и шлем-маски ШМГ (1). Шлем-маска ШМГ состоит из корпуса, очкового узла, обтекателей, клапанной коробки, переговорного устройства и узла присоединения ФПК, в котором расположен клапан вдоха. Шлем-маска имеет вырезы в шлемовой части и шейную тесьму для фиксации шлем-маски на голове. Клапанная коробка выполнена в виде резинового патрубка с двумя клапанами выдоха грибкового типа. Фронтальное расположение и размеры стекол очкового узла обеспечивают возможность работы с оптическими приборами. Для обеспечения удобства работы с вооружением и военной техникой различных специалистов и для учета индивидуальных особенностей военнослужащих лицевые части ШМГ выпускают с левосторонним (90%) и правосторонним (10%) расположением узла присоединения ФПК. В комплект входят также незапотевающие пленки (4) и мембраны переговорного устройства (5).

В состав противогаза ПМГ-2 входит цилиндрической формы фильтрующе-поглотительная коробка ЕО-62К (2), которая присоединяется к подбородочной части шлем-маски ШМ-62 (4). Ростовочный ассортимент и маркировка ШМ-62 аналогичны ассортименту и мар-кировке ШМ-41Му. ПМГ-2 может выпускаться со шлем-маской ШМ-66Му (1), в которой предусмотрено переговорное устройство и сквозные вырезы для ушных раковин, что обеспечивает нормальную слышимость. В комплект входят также незапотевающие пленки (5), мембраны переговорного устройства (6) и накладные утеплительные манжеты (7). Сумка противогаза ПМГ-2 (3) аналогична сумке противогаза ПМГ.

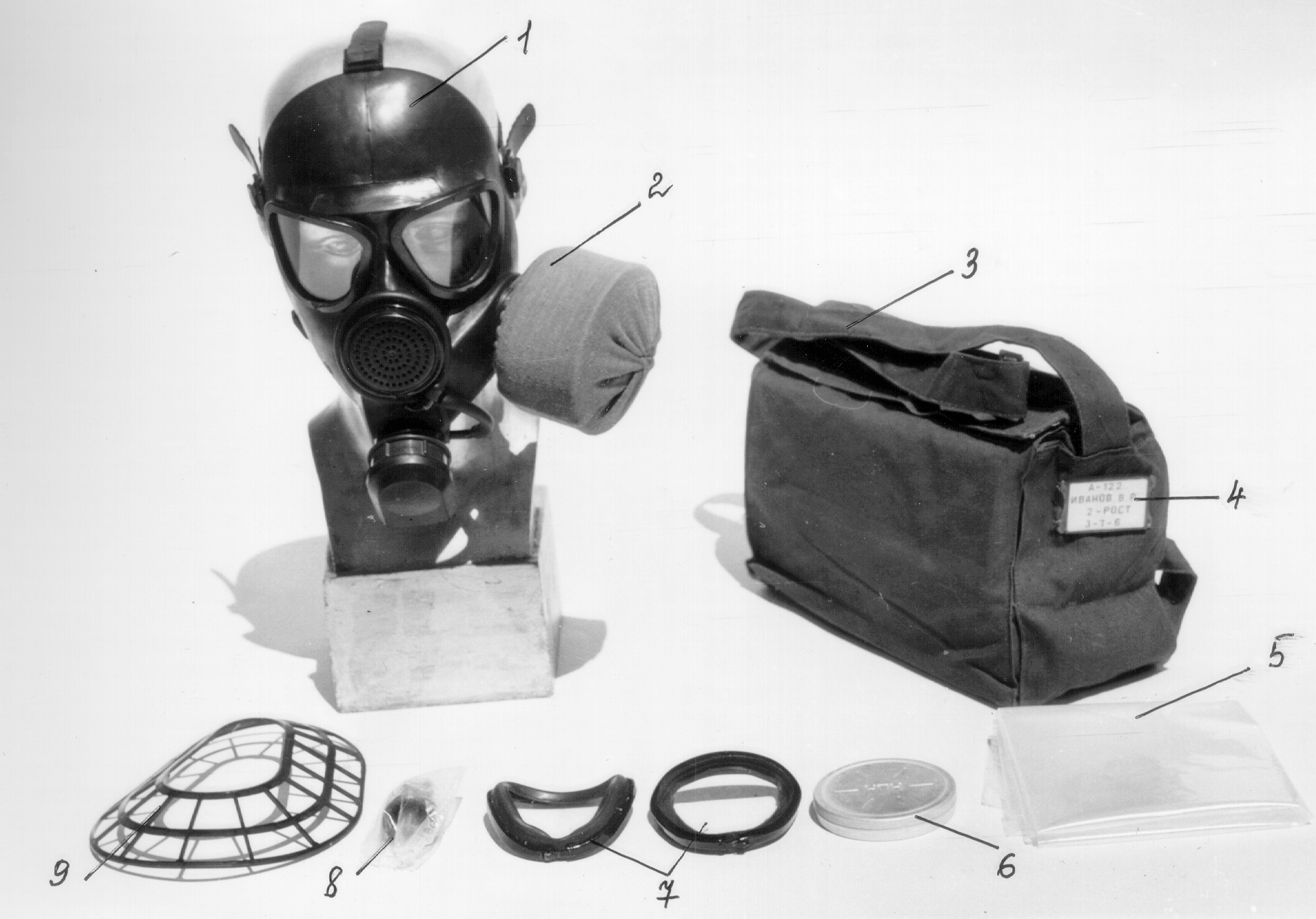

П ротивогаз ПМК состоит из фильтрующе-поглотительной коробки ЕО.1.08.01 в форме цилиндра (2) и маски М-80 (1) с переговорным устройством, системой для приема жидкости и наголовником. Очковый узел имеет трапециевидные изогнутые стекла, обеспечивающие возможность работы с оптическими приборами. В нерабочем положении резиновая трубка для питья обернута вокруг переговорного устройства, а ниппель помещен в держатель, находящийся под клапанной коробкой и отформованный за одно целое о корпусом маски. Маски М-80 выпускают с левосторонним (90 %) и правосторонним (10 %) расположением узла присоединения фильтрующе-поглощающей коробки. В комплект противогаза ПМК входят также воздухонепроницаемый мешок (5), незапотевающие пленки (6), накладные утеплительные манжеты (7), крышка фляги с клапаном в полиэтиленовом пакете (8) и вкладыш (9), предназначенный для предотвращения деформации маски в процессе хранения на складах.

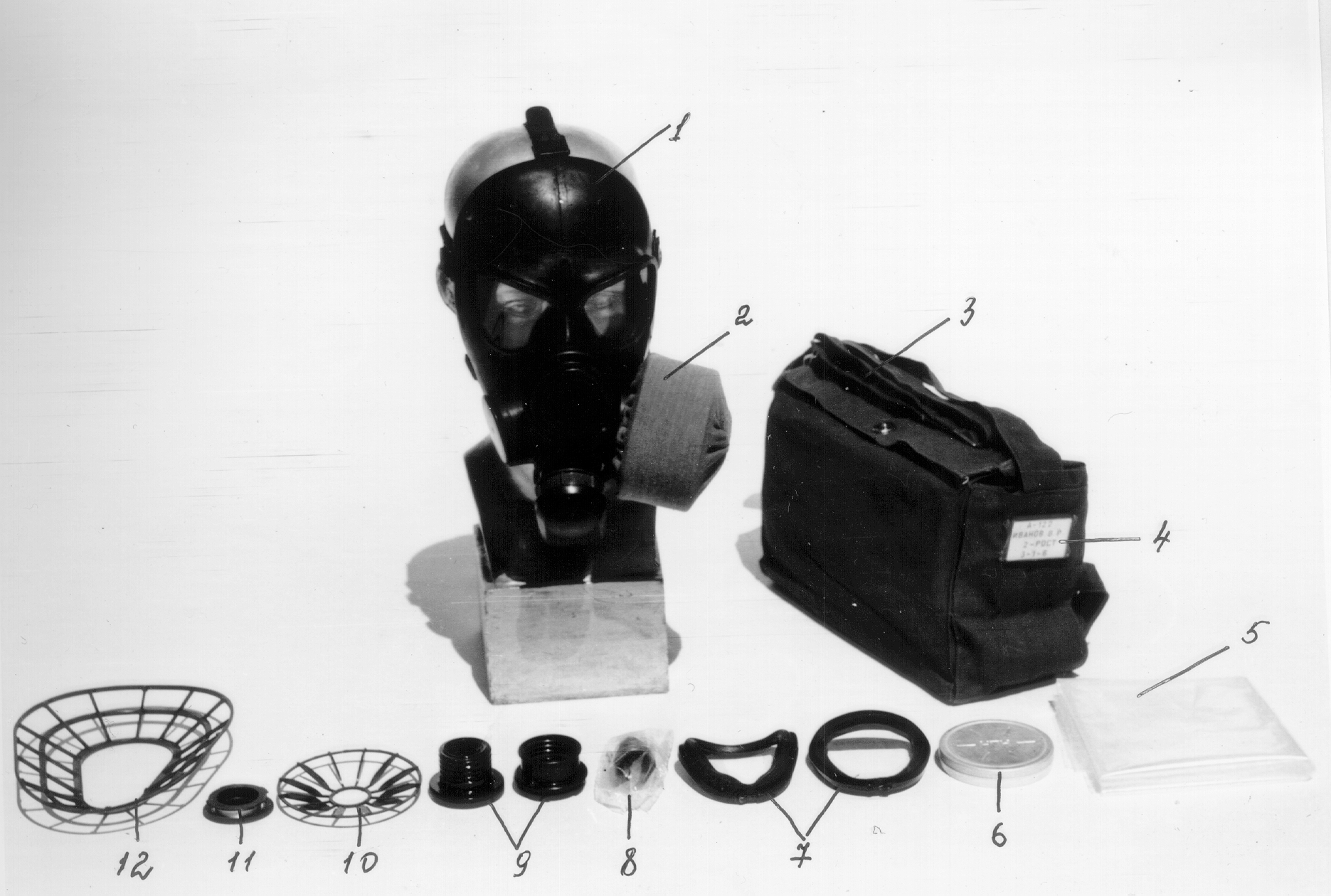

П ротивогаз ПМК-2 является модернизированным образцом противогаза ПМК. В маске МБ-1-80 (1), входящей в состав ПМК-2, в щечных областях имеются два отверстия – левое и правое, для удобного присоединения фильтрующе-поглотительной коробки правшам и левшам. После присоединения фильтрующе-поглотительной коробки (2) к одному из отверстий, противоположное отверстие закрывают заглушкой (11). Герметизация обеспечивается по наружной поверхности горловины, для чего отверстия в маске имеют несколько меньший диаметр, чем горловина фильтрующе-поглотительной коробки, и утолщены. В комплект кроме воздухонепроницаемого мешка (5), незапотевающих пленок (6), накладных утеплительных манжет (7), крышки фляги с клапаном в полиэтиленовом пакете (8) и вкладыша (12), входят также переходники (9) для прикрепления фильтрующе-поглотительной коробки и решетка (10) для предотвращения плотного прилегания чехла к входному отверстию в дне коробки.

В состав противогаза ПМК-3 входит маска МБ-2, имеющая два (левый и правый) узла для присоединения фильтрующе-поглотительной коробки, переговорное устройство и приспособление для приема воды, фильтрующе-поглотительная коробка КБ-2В (войсковая) или КБ-2У (универсальная) и капюшон. Фильтрующе-поглотительная коробка КБ-2У способна защищать органы дыхания не только от отравляющих веществ, биологических средств и радиоактивного аэрозоля, но и от воздействия хлора и аммиака.

Противогазы ракетных войск ПРВ-У и ПРВ-М предназначены для защиты органов дыхания, лица и глаз от отравляющих веществ, биологических средств и радиоактивного аэрозоля, а также от паров ракетных топлив и окислителей. Они состоят из шлем-маски ШМС-Р, гофрированной соединительной трубки, защищенной прорезиненным чехлом, и специальной фильтрующе-поглотительной системы. В противогазе ПРВ-У фильтрующе-поглотительная система представляет собой фильтрующе-поглотительную коробку в виде цилиндра и дополнительную коробку для защиты от воздействия компонентов ракетных топлив, которая навинчивается на фильтрующе-поглощающую коробку. В модернизированных образцах ПРВ-М фильтрующе-поглотительная система выполнена в виде одной коробки. Сумка противогаза изготовлена из прорезиненной ткани.

Противогаз фильтрующий лётный ПФЛ состоит из лицевой части, соединительной трубки и фильтрующе-поглотительной коробки КПЛ. В комплект противогаза ПФЛ также входят коробка с незапотевающими пленками НПН, полиэтиленовый пакет и сумка.

Фильтрующе-поглотительная коробка КПЛ является средством одноразового боевого применения. Ее масса составляет 180 г. Она изготовлена в виде изогнутого прямоугольника высотой 130 мм, шириной 100 мм, толщиной 35 мм с целью удобного ее размещения в кармане защитного снаряжения летчика. На верхней ее части размещена горловина с резьбой, предназначенная для присоединения коробки к соединительной трубке. Соединительная трубка состоит из двух частей, соединенных между собой замком байонетного типа. В случае необходимости байонетный замок расстыковывается и часть трубки, соединенная с маской, может быть подключена к кислородному прибору КП-98. Маска противогаза ПФЛ состоит из резинового корпуса объемного типа с независимым обтюратором, изготовленным за одно целое с корпусом, узла клапанов вдоха и выдоха, панорамного стекла, подмасочника, радиогарнитуры и пятилямочного наголовника.
