Изолирующие противогазы, назначение, классификация, принцип действия, устройство, правила использования и физиологическая характеристика

В отличие от фильтрующих изолирующие противогазы полностью изолируют органы дыхания от окружающей среды, т.е. их защитные свойства не зависят от природы ОВ, РВ или БС или от концентрации их в воздухе.

В изолирующих противогазах человек дышит газовой смесью с повышенным содержанием кислорода и углекислоты. Содержание кислорода обычно колеблется в пределах 70-90 %, а углекислого газа 2-3 %. Опасным пределом, за которым может наступить потеря сознания при выполнении физической нагрузки, считается 9-11 % кислорода во вдыхаемом воздухе. Содержание углекислого газа во вдыхаемом воздухе до 1 % практически не вызывает нарушения функций организма. Нарастание углекислого газа до 2 % ведет к учащению дыхания и увеличению объема легочной вентиляции, а увеличение концентрации СО₂ свыше 3 % опасно для организма человека.

Изолирующие приборы применяются:

• при содержании в воздухе больших концентраций ОВ, когда фильтрующий противогаз быстро срабатывается;

• при необходимости работы в атмосфере ОВ, которые не задерживаются фильтрующим противогазом;

• при полном отсутствии или недостатке кислорода в воздухе;

• для работы под водой.

По принципу обеспечения кислородом все средства защиты органов дыхания изолирующего типа делятся на пневматофоры и пневматогены.

В пневматофорах кислород находится в баллонах в сжатом виде. Пневматогены работают на основе химически связанного кислорода. Для этого в противогазе имеется сменный регенеративный патрон с химическими веществами (перекисями щелочных металлов), которые поглощают выдыхаемый воздух, содержащий влагу и углекислоту и за счет химической реакции, проходящей в регенеративном патроне, выделяется кислород, необходимый для дыхания.

К пневматогенам относятся изолирующие дыхательные аппараты ИП-46, ИП-46М, ИП-4, ИП-5, ИП-6, ПДА-3, в которых кислород получается химическим путем. В противогазах такого устройства дыхание осуществляется по маятниковому типу.

ИП-46М состоит из лицевой части, регенеративного патрона (ПР-46), пускового приспособления (2 пусковых брикета и ампула с 1мл. серной кислоты, ударник) и дыхательного мешка.

Лицевая часть служит для изоляции органов дыхания от окружающей среды, направлении выдыхаемой газовой смеси в регенеративный патрон, подведения очищенной от углекислоты и водяных паров, обогащенной кислородом газовой смеси к органам дыхания, а так же защита глаз и лица от любой вредной примеси в воздухе.

Регенеративный патрон служит для получения кислорода, для поглощения углекислого газа и влаги, содержащихся в выдыхаемой газовой смеси.

Пусковой брикет лежит для обеспечения дыхания в первые минуты пользования противогазом и применения в действие регенеративного патрона.

Дыхательный мешок служит резервуаром для вдыхаемой газовой смеси и кислорода, выделяемого регенеративным патроном. Для введения в действие пусковых брикетов производится нажим на ударник, который разбивает ампулу с серной кислотой. Она попадает на пусковой брикет, вызывает разложение вещества с выделением до 12 л. кислорода для дыхания в первые 2-3 минуты. В дальнейшем кислород выделяется при взаимодействии с выдыхаемой углекислотой регенеративного патрона.

Вес ИП-46М – 4,6 кг. Время защитного действия с одним регенеративным патроном составляет при тяжелой физической нагрузке около 50 мин., при средней – 1 час, при легкой – 3 часа, в спокойном состоянии около 5 часов, а при работе под водой на глубине до 5 метров – 30 мин.

К пневматофорам относятся противогазы КИП-5, ИПСА и шланговый дыхательный аппарат ШДА. В приборах такого типа кислород находится в баллонах в сжатом виде.

В настоящее время на оснащение Вооруженных Сил приняты усовершенствованные образцы изолирующих дыхательных аппаратов ИП-4, ИП-4М и ИП-5. На Военно-Морском Флоте используются аппараты ИП-6, ПДА-3 и ШДА.

И золирующий дыхательный аппарат ИП-4 предназначен только для работы на суше. Регенеративный патрон (2) РП-4 имеет форму цилиндра, на верхней крышке которого имеется пусковое устройство винтового типа с чекой и пломбой. Шлем-маска (1) ШИП-2б(к) состоит из корпуса с обтюратором и переговорным устройством, очкового узла и защищенной чехлом из прорезиненной ткани соединительной трубки, наглухо присоединенной к шлем-маске. Дыхательный мешок имеет форму прямоугольного параллелепипеда, защищенного каркасом из дюралюминия. Клапан избыточного давления находится в выворотном фланце мешка.

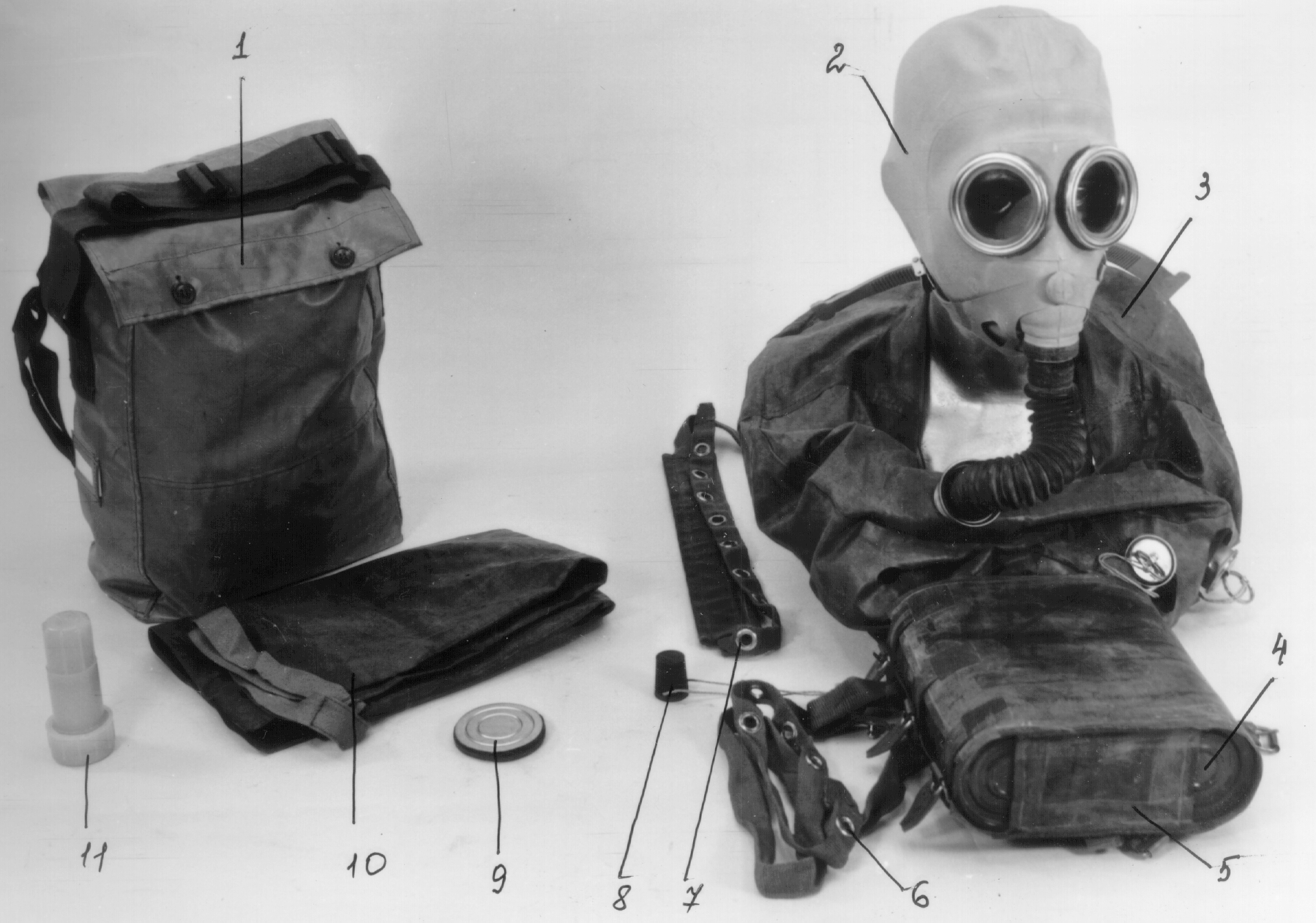

И золирующий дыхательный аппарат ИП-5 предназначен для выхода из затонувших объектов бронетанковой техники и выполнения легких работ под водой на глубине не более 7 м, но может использоваться и на суше. Регенеративный патрон РП-5 имеет форму параллелепипеда со скругленными боковыми гранями, на верхней крышке которого имеется пусковое устройство рычажного типа. Шлем-маска ШИП-М состоит из корпуса с обтюратором, очкового узла и соединительной трубки, но, в отличие от ШИП-2б(к), не имеет переговорного устройства и используется с подмасочником. Дыхательный мешок выполнен в виде емкости кольцевой формы, внутри которой проходит трубка для соединения шлем-маски с регенеративным патроном. При работе в ИП-5 дыхательный мешок в чехле надевается вокруг шеи и крепится к нагруднику.

Изолирующий дыхательный аппарат ИП-6 является модификацией аппарата ИП-4, предназначенной для личного состава Военно-Морского Флота. От ИП-4 отличается конструкцией лицевой части и дыхательного мешка: в ИП-6 используется маска МИА-1 с переговорным устройством, регенеративный патрон защищен футляром, который крепится поясным ремнем спереди на груди, дыхательный мешок имеет дугообразную форму, находится в защитном чехле и в положениях “наготове” и “боевом” надевается на шею сзади в виде воротника.

Портативный дыхательный аппарат ПДА-3 предназначен для экстренной защиты органов дыхания при эвакуации личного состава надводных и подводных кораблей из загазованной зоны в аварийных ситуациях, а также для выполнения кратковременных работ по предупреждению развития аварии в этих условиях. Он состоит из маски МПДА, регенеративного патрона, пускового устройства, дыхательного мешка, теплоизолятора и футляра. Маска МПДА представлена в виде корпуса с обтюратором, очкового узла, соединительной трубки, наглухо присоединенной к маске, и наголовника, имеющего пряжки для подгонки маски по размеру головы.

Шланговый дыхательный аппарат ШДА относится к пневматофорам, и используется только в составе стационарной дыхательной системы. Он защищает органы дыхания, глаза и кожу лица от любых вредных примесей, а также применяется при недостатке кислорода в отсеке. В состав ШДА входят лицевая часть, выполненная в форме маски МИА-1 с переговорным устройством, легочной автомат, соединительный шланг длиной 3 м, приборный ящик с крышкой, транспортная заглушка и поясной ремень.

Маска служит для изоляции органов дыхания, глаз и кожи лица от окружающей атмосферы и подвода воздуха к органам дыхания. Легочный автомат обеспечивает редуцирование и подачу воздуха к органам дыхания, а также удаление выдыхаемого воздуха в окружающую атмосферу. Шланг служит для подвода сжатого воздуха от раздаточного трубопровода стационарной дыхательной системы к легочному автомату. Поясной ремень предназначен для фиксации шланга при переводе ШДА в положение “боевое”. Приборный ящик с крышкой служит для размещения и хранения ШДА на штатном месте.

Изолирующие дыхательные аппараты являются надежными средствами защиты в экстремальных ситуациях, однако несоблюдение мер безопасности и правил пользования ими может привести к тяжелым последствиям. При снятии маски в непригодной для дыхания атмосфере возможно отравление вредными веществами. Несрабатывание пускового брикета, повторное использование пневматогенов после перерыва в работе со снятием маски может привести к кислородному голоданию с внезапной потерей сознания или отравлению вредными веществами. При контакте органических веществ с перекисными соединениями, содержащимися в регенеративном патроне, происходит их возгорание, часто сопровождаемое взрывом. Практически все реакции, которые происходят в регенеративном патроне, экзотермические, то есть идут с выделенем тепла, что может привести к ожогу верхних дыхательных путей. Наконец, удары или другие механические воздействия по дыхательному мешку могут вызвать резкое повышение давления воздушной смеси и привести к развитию баротравмы легких.
