2.2 Определение числа соединительных линий в направлении
Цифровое коммутационное поле КП ЭАТС состоит из абонентской и групповой ступени коммутации, в которых применено полнодоступное включение исходящих линий.
В полнодоступном пучке число соединительных линий (устройств) зависит от нагрузки этих устройств и принятого качества обслуживания (потерь сообщений):
Vсл = У, Р
Указанная зависимость, описываемая так называемыми уравнениями Эрланга –определяется вероятностными процессами поступления и обслуживания вызовов.
В инженерной практике для определения числа соединительных устройств используются таблицы Эрланга и Башарина.
Так как проектируемая ЭАТС соединяется с существующими ОС, УС, ЦС пучками соединительных линий, организованными с помощью аппаратуры ИКМ-30, а так же с помощью аналоговых линий (которые включаются по 30), то рассчитанное значение количества соединительных линий в направлениях целесообразно принять кратным 30, а если организованными с помощью аппаратуры ИКМ-15, то рассчитанное значение количества соединительных линий в направлениях целесообразно принять кратным 15.
Результаты полученных значений занесены в табл. 4.
Таблица 4 – Результаты полученных значений
Направления |
Расчетная нагрузка |
Доступность |
Величина потерь |
Расчетное значение Vсл |
Vсл принятое к установке |
1 |
2 |
3 |
4 |
5 |
6 |
К АМТС |
2,94 |
Полная |
0,01 |
8 |
30 |
От АМТС |
23,01 |
Полная |
0,01 |
33 |
60 |
К УСС |
1,93 |
Полная |
0,001 |
8 |
30 |
К/от УС3 |
8,34 |
Полная |
0,005 |
16 |
30 |
К/от УС1 |
8,49 |
Полная |
0,005 |
17 |
30 |
Продолжение таблицы 4 |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
К/от ОС8 |
2.11 |
Полная |
0,005 |
7 |
30 |
К/от ОС9 |
2.11 |
Полная |
0,005 |
7 |
30 |
К/от УС2 |
4.45 |
Полная |
0,005 |
11 |
30 |
К/от ОС2 |
0.86 |
Полная |
0,005 |
6 |
30 |
К/от ОС3 |
1.77 |
Полная |
0,005 |
6 |
30 |
К/от ОС4 |
1.03 |
Полная |
0,005 |
5 |
30 |
К/от ОС5 |
0.61 |
Полная |
0,005 |
5 |
30 |
К/от ОС6 |
1.41 |
Полная |
0,005 |
5 |
30 |
К/от ОС7 |
1.25 |
Полная |
0,005 |
5 |
30 |
К/от ОС1 |
1.03 |
Полная |
0,005 |
5 |
30 |
К/от СПУ |
2,94 |
Полная |
0,005 |
8 |
30 |
Заключение
В курсовом проекте мы разрабатывали АТС на СТС. Проектируемая станция у нас была F50/1000, она являлось узловой станцией. В ходе проектирования мы отметили её хорошие технические характеристики и убедились в том, что F50/1000 подходит к построению сельской сети. Мы разработали структурную схему СТС, указали типы, количества и нумерацию ОС, УС и ЦС, а также подключили к сети АМТС и УСС. Также мы разработали функциональную схему F50/1000, описали состав оборудования и указали их количество для данной сети. Также рассчитали телефонную нагрузку на каждой станции (ЦС, УС и ОС) и определили число соединительных линий в направлениях. Таким образом, можно отметить, что станция F50/1000 идеально подходит для работы на сельской сети и предоставляет необходимое качество связи и набор услуг.
Литература
1.Баркун М.А., Ходасевич О.Р. Цифровые системы синхронной коммутации. – М.: Эко-Трейндз, 2001.
2.Ковалева В.Д. Основы телефонной коммутации. – М.: Радио и связь, 1987.
3.Розенштейн И.И. Проектирование станционных сооружений ГТС. - М.: Радио и связь, 1978.
4.Иванова О.Н. Автоматическая коммутация. – М.: Радио и связь, 1988.
5.Попова А.Г. Проектирование квазиэлектронных АТС. – М.: Радио и связь, 1987.
6.Максимов Г.З. и др. Проектирование станционных сооружений сельских телефонных сетей. – М.: Радио и связь, 1989.
7.Станционные сооружения сельских телефонных сетей / под редакцией Корнышева Ю.Н. – М.: Связь, 1978.
8.ВНТП-112-86.
9. Мисько М.В. Оформление текстовой и графической части дипломных и курсовых проектов. Методические указания для студентов всех специальностей. – Мн.: ВГКС, 1999.
ПРИЛОЖЕНИЕ А
(обязательное)
Структурная схема построения СТС
П РИЛОЖЕНИЕ Б
(обязательное)

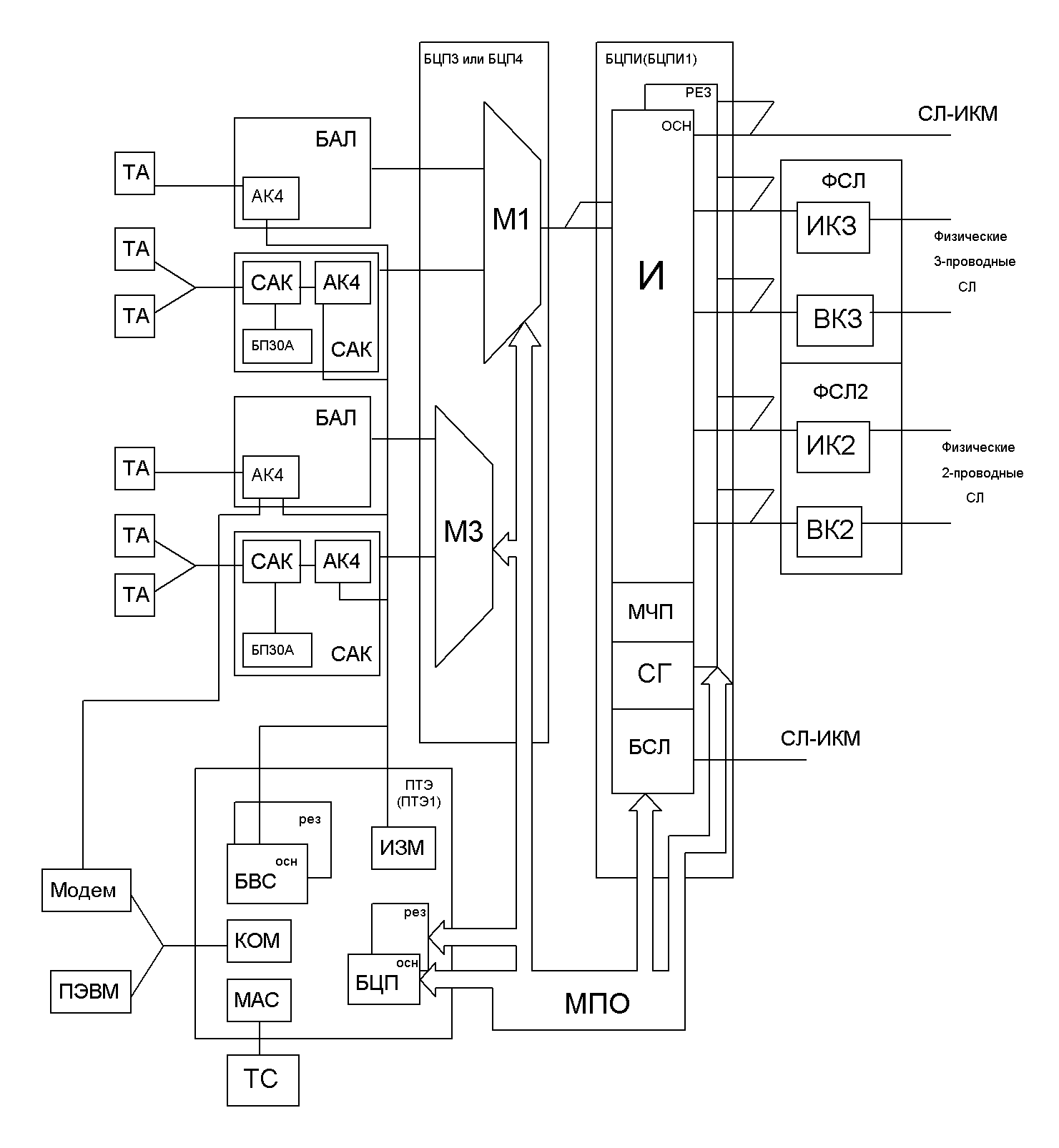

Схема электрическая функциональная ЭАТС F50/1000
