Приложение 2 «Проверка снаряжения»

1. Каяк

1. Длина каяка должна быть не более 3100 мм и не менее 2100 мм, включая внешние бамперы. Ширина не менее 500 мм и не более 600 мм. Вес, учитывая внешние бамперы, должен составлять не менее 7 кг. На поверхности не должно присутствовать никаких остроконечных выступов или режущих граней. Все изгибы должны соответствовать параметрам установленным в данном приложении. Бамперы в соответствии с правилами должны быть крепко зафиксированы на носу и корме каяка. В любом случае каяк должен быть осмотрен перед игрой на предмет соответствия правилам.

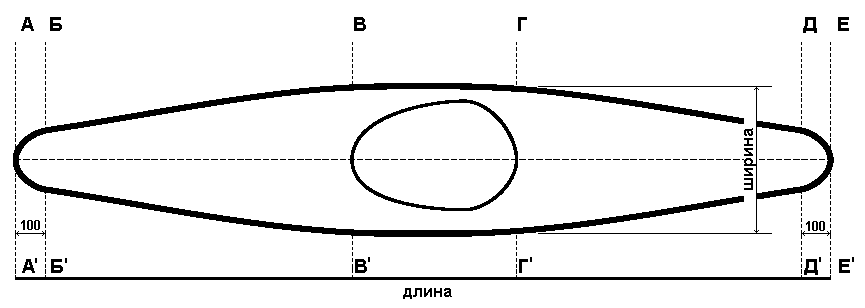

2. Общие размеры. Общие размеры характеризуют основные параметры каяка для кануполо. Для каяков с несъемными внешними бамперами параметры измеряются вместе с бамперами.

3. Все нормативы и требования к конструкции, боковой поверхности, торцевой поверхности, углам и т.д. считаются зафиксированными и остаются неизменными для всех измерений.

Длина: минимум 2100 мм, максимум 3100 мм.

Ширина: минимум 500 мм, максимум 600 мм.

Зона АА’ – ББ’ – Нос, 100 мм радиус в любой из точек Б-А-Б’.

Зона ББ’ – ВВ’ – Носовая зона.

Зона ВВ’ – ГГ’ – Зона кокпита.

Зона ГГ’ – ДД’ – Кормовая Зона.

Зона ДД’ – ЕЕ’ – Корма, 100 мм радиус в любой из точек Д-Е-Д’.

4. Требования к безопасности

   1. На поверхности каяка не должно присутствовать никаких остроконечных выступов или режущих граней или прочих опасных частей. Форма каяка должна соответствовать характеристикам, данным в приложении. Все металлические винты, шурупы и прочие фиксирующие элементы, присутствующие на пластике или стекловолокне каяка, должны быть утоплены.

   2. На носу и корме каяка необходимо наличие пластичных, смягчающих удар бамперов, достаточных для предотвращения травм игроков и порчи снаряжения. Бамперы должны соответствовать характеристикам, данным в приложении.

   3. Каяк должен обладать достаточной плавучестью, чтобы спокойно держаться на воде, даже когда сам практически заполнен водой. По требованию оргкомитета для определенных игровых зон в каяк должны устанавливаться дополнительные емкости непотопляемости.

5. Контур.

   1. Контур - это линия по периметру каяка, где борта пересекаются по вертикальной касательной. Понятия верха, верхней и нижней частей борта и дна даются относительно контура.

   2. При виде сверху минимальный радиус кривой для контура составляет 100 мм по всему периметру каяка.

   3. При виде сбоку минимальный радиус кривой для контура каждой зоны описан в следующих параграфах

6. Верхнее покрытие.

   1. Верхнее покрытие каяка должно быть из однородного гладкого материала, не создающего опасности травм для игроков. Часть кокпита, покрытая юбкой, не учитывается.

   2. Минимальный радиус кривой для верхнего покрытия (зона ББ’ – ДД’) составляет 5 мм. Допускаются углубления в корпусе каяка для болтов и шурупов. Углубления, должны выполняться в пределах габаритов закрепляемой детали, чтобы соответствовать техническим нормам.

   3. Обратите внимание на требования к верхнему покрытию носа и кормы.

7. Покрытие дна каяка.

   1. Покрытие дна каяка должно быть из однородного гладкого материала, не создающего опасности травм для игроков. Размеры минимального радиуса кривой для покрытия описаны в следующих параграфах.

8. Нос

   1. (Зона АА’ – ББ’) Нос должен быть должным образом закруглен, так чтобы не повредить другие каяки и не нанести вред другим игрокам.

   2. Контур и нижняя поверхность в разрезе: Для части от точки Y над контуром и для нижней поверхности минимальный радиус кривой - 50 мм. При проверке, когда бамперы находятся на месте, толщина каяка должна составлять 80 мм, включая 50 мм тыльной стороны бампера.

3. При виде сверху минимальный радиус кривой составляет 100 мм. Минимальная ширина 200 при достижении первых 100 мм длины каяка, начиная от задней части бампера.

4. Верхняя поверхность в разрезе: минимальный радиус выпуклой кривой составляет 20 мм на верхней поверхности носа.

1. Носовая зона.

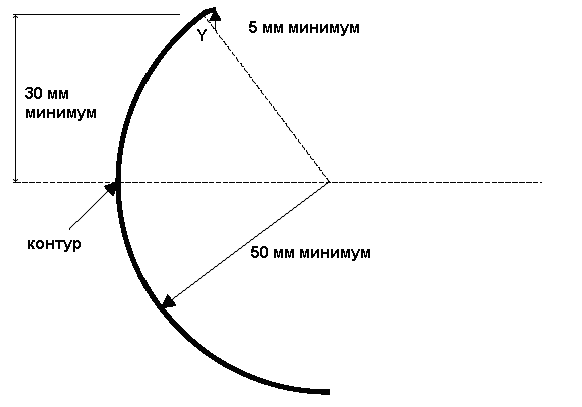

   1. (Зона от ББ’ до ВВ’). Контур и нижняя поверхность в разрезе: для части от точки Y (30 мм над контуром) до контура и для нижней поверхности минимальный радиус выпуклой кривой - 50 мм

10. Зона кокпита

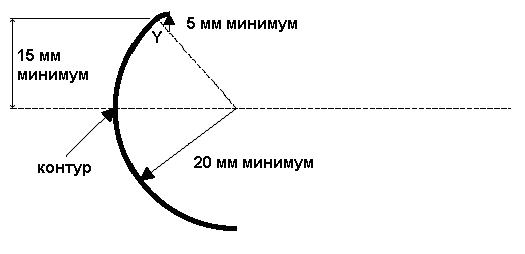

1.10.1 (Зона от ВВ”до ГГ”) Контур и нижняя поверхность в разрезе: Для части от точки Y (15 мм над контуром) до контура и для нижней поверхности минимальный радиус кривой 20 мм.

11. Кормовая зона.

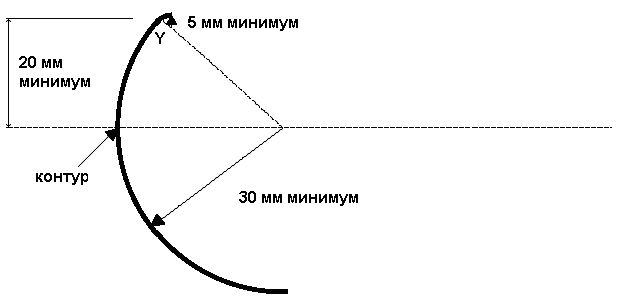

    1. (Зона от ГГ’ до ДД’) Контур и нижняя поверхность в разрезе: для части от точки Y (20 мм над контуром) до контура и для нижней поверхности минимальный радиус кривой - 30 мм.

12. Корма.

    1. (Зона от ДД’ до ЕЕ’, Корма) Корма должна быть закруглена так, чтобы не повредить другие каяки и не нанести вред другим игрокам.

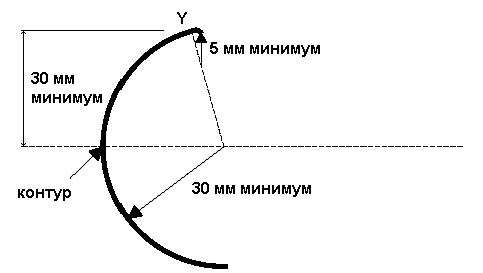

    2. Контур и нижняя поверхность в разрезе: Для части от точки Y над контуром и для нижней поверхности минимальный радиус выпуклой кривой - 30 мм. При проверке, когда бамперы находятся на месте, толщина каяка должна составлять 60 мм, включая 50 мм тыльной стороны бампера.

3. При виде сверху минимальный радиус выпуклой кривой составляет 100 мм. Минимальная ширина 200 при достижении 100 мм от задней части накладки от каяка.

4. Верхняя поверхность в разрезе: минимальный радиус выпуклой кривой - 5 мм на верхней поверхности кормы.

1. Глубина.

   1. Глубина посадки каякера должна быть достаточной для обеспечения защиты от удара.

   2. По длине зоны кокпита на каждой стороне кокпита каяк должен быть не менее 180 мм в глубину, не включая контур кокпита, как показано на рисунке.
