3 Определение чувствительности бризантных вв к удару на копре к-44-II
В условиях производства и применения ВВ могут подвергаться нормальному удару. Удар, как вид внешнего воздействия, способен вызвать взрыв ВВ. Поэтому испытание ВВ на чувствительность к удару является обязательным видом испытания.
Детально методы определения чувствительности бризантных ВВ к удару, регламентированы ГОСТом 4545-88.
В учебных целях в условия испытания внесены следующие изменения: число испытаний с одной высоты сбрасывания груза сокращено с 25 до 10, навеска испытуемого вещества берется объемным методом в количестве 30 мг, испытания проводят в стандартном приборчике (конструктивно близком к прибору №1).
3.1 Порядок допуска к работе
К работе по определению чувствительности ВВ к удару на копре К-44-II допускаются сотрудники кафедры и студенты инженерно-технологического факультета, ознакомленные с правилами внутреннего распорядка в испытательной лаборатории, получившие инструктаж согласно данной инструкции и сдавшие коллоквиум по разделу «Чувствительность ВВ».
3.2 Описание рабочего места
В данной работе используется копер К-44-II и роликовые приборчики, удовлетворяющие требованиям ГОСТа 4545-88. Конструкция копра разработана коллективом сотрудников Куйбышевского индустриального института под руководством Козлова В.С. Подготовка, и проведение испытаний осуществляется в комнате № 725.
3.3 Устройство прибора к-44-II
П
рибор
К-44-II
представляет собой установку для
сбрасывания груза с высоты. В данном
копре груз с помощью специального
держателя может быть закреплен на высоту
от 0 до 1,5 м. В зависимости от способа
характеристики чувствительности и
природы ВВ груз может быть в 2; 5 и 10 кг.

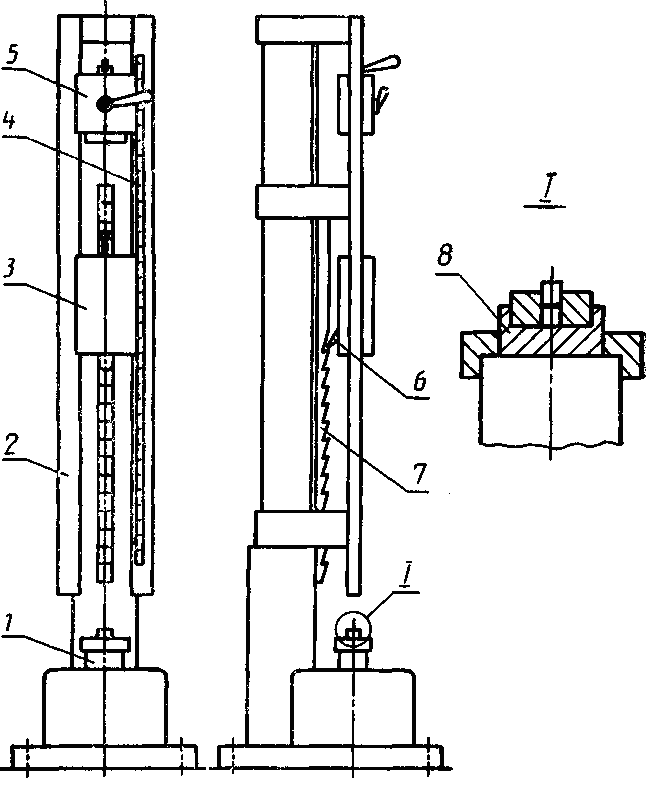

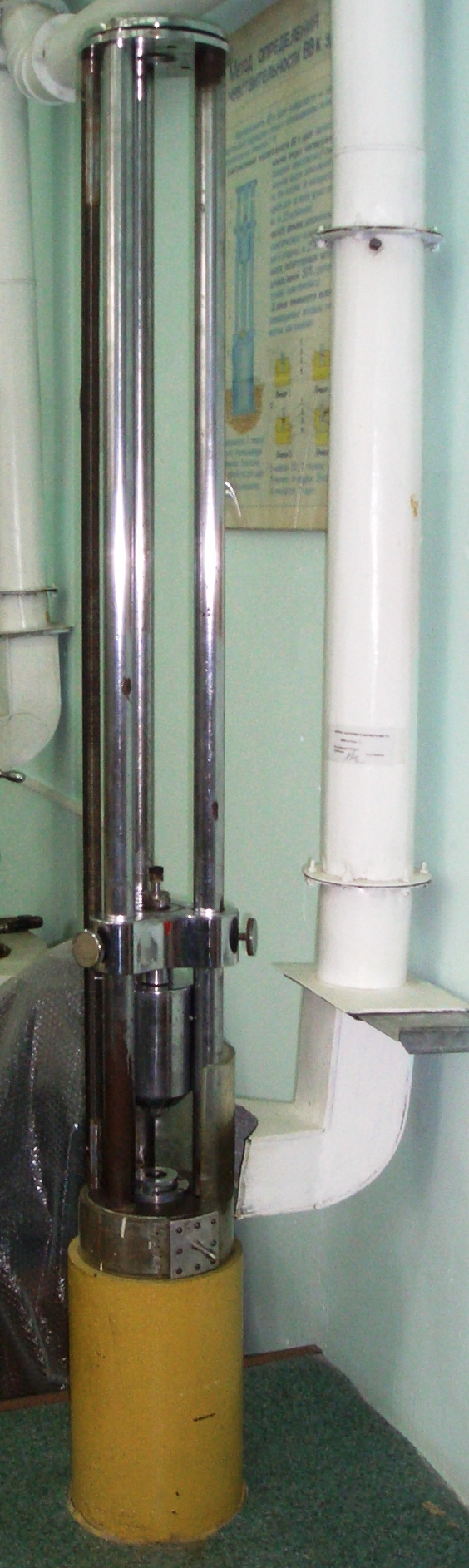

Устройство прибора К-44-II приведено на рисунке 5, а его внешний вид – на рисунке 7.
Прибор К-44-II состоит из следующих основных узлов: наковальни со стойкодержателем, сборкодержателя, груза и грузодержателя со спусковым механизмом.
М
1-наковальня;
2-колонна;
3-груз; 4-линейка;
5-устройство для
зацепления и сбрасывания груза;
6-ограничитель движения; 7-рейка зубчатая;
8-роликовый прибор.
Рисунок 5-копер
К-44_II
Сборкодержатель служит для помещения роликового приборчика и состоит из корпуса, поддона с центрирующей обоймой и фиксирующей крышки.
Роликовый приборчик (рисунок 6) состоит из массивной муфты, в сквозное отверстие которой установлены два ролика. Навеска ВВ помещается между роликами.
Н
аиболее
важным с точки зрения надежной эксплуатации
и сложности является грузодержатель
со спусковым механизмом, которые
представляют конструктивно одно целое.
Грузодержатель со спусковым механизмом предназначен для удержания груза перед сбросом и спуска его при помощи спускового механизма для производства удара по ролику и навеске ВВ.
