2.1.2 Определение чувствительности ивв к удару на копрах к-44-I и к-44-iм

Вертикальный копер К-44-I применяется для определения чувствительности ИВВ к удару. Конструкция копра К-44-I была разработана коллективом сотрудников кафедры 44 Куйбышевского индустриального института им. В.В.Куйбышева под руководством В.С.Козлова.

Устройство копра К-44-I аналогично устройству копра К-44-II, но значительно меньшего размера. Условия испытаний: груз массой 0,2 кг, навеска ИВВ 0,012 г.

Методика проведения испытаний на копре К-44-I:

в приборчик помещают навеску ВВ, вставляют верхний ролик, поворотом которого навеску ровным слоем распределяют по поверхности поддона или нижнего ролика и запрессовывают под давлением 1000 кгс/см². После этого верхний ролик удаляют, а приборчик устанавливают в матрицу прибора и через отверстие направляющей втулки вставляют боек. Бойки при взрывах используют один раз, приборчики меняют периодически.

По данной методике и на данном приборе для всех ИВВ и ударных составов можно построить полные кривые частости взрывов при одинаковом весе груза. При построении кривой с каждой высоты производится 25 параллельных испытаний.

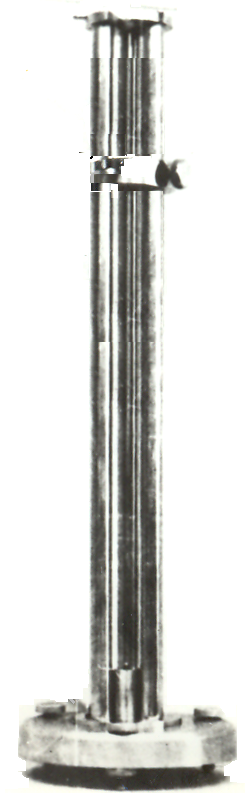

Внешний вид копра К-44-I приведен на рисунке 2.

Д

Рисунок 2- Копер К-44-I

анные по чувствительности некоторых ИВВ к удару, полученные на копре К-44-I, приведены в таблице 2.

Таблица 2. Чувствительность ИВВ к удару (копер К-44-I)

ИВВ	Масса груза, кг	Чувствительность к удару
		Но, мм	Н100, мм
Гремучая ртуть	0,2	25	40
Тетразен	0,2	30	70
Азид свинца		30	50
ТНРС		50	110

В настоящее время определение чувствительности ИВВ и капсюльных составов, как правило, проводится на копре

К-44-IM.

Устройство копра к-44-im

Прибор К-44-IM является модернизацией прибора К-44-I. Общий вид прибора приведен на рисунке 3.

Копер К-44-IM состоит из следующих основных узлов:

о

Рисунок 3- Копер К-44-IM

снования с тремя направляющими стойками; матрицы для размещения испытательного узла; стойки-держателя груза; средней траверзы с электромагнитным узлом для дистанционного сбрасывания груза и верхней траверзы. Для установки копра в строго вертикальном положении предусмотрен узел отвеса с конусом. Максимальная рабочая высота сбрасывания груза составляет 500 мм, вес основного груза-200 г., прибор комплектуется также сменными грузами 300, 400, и 500 г.

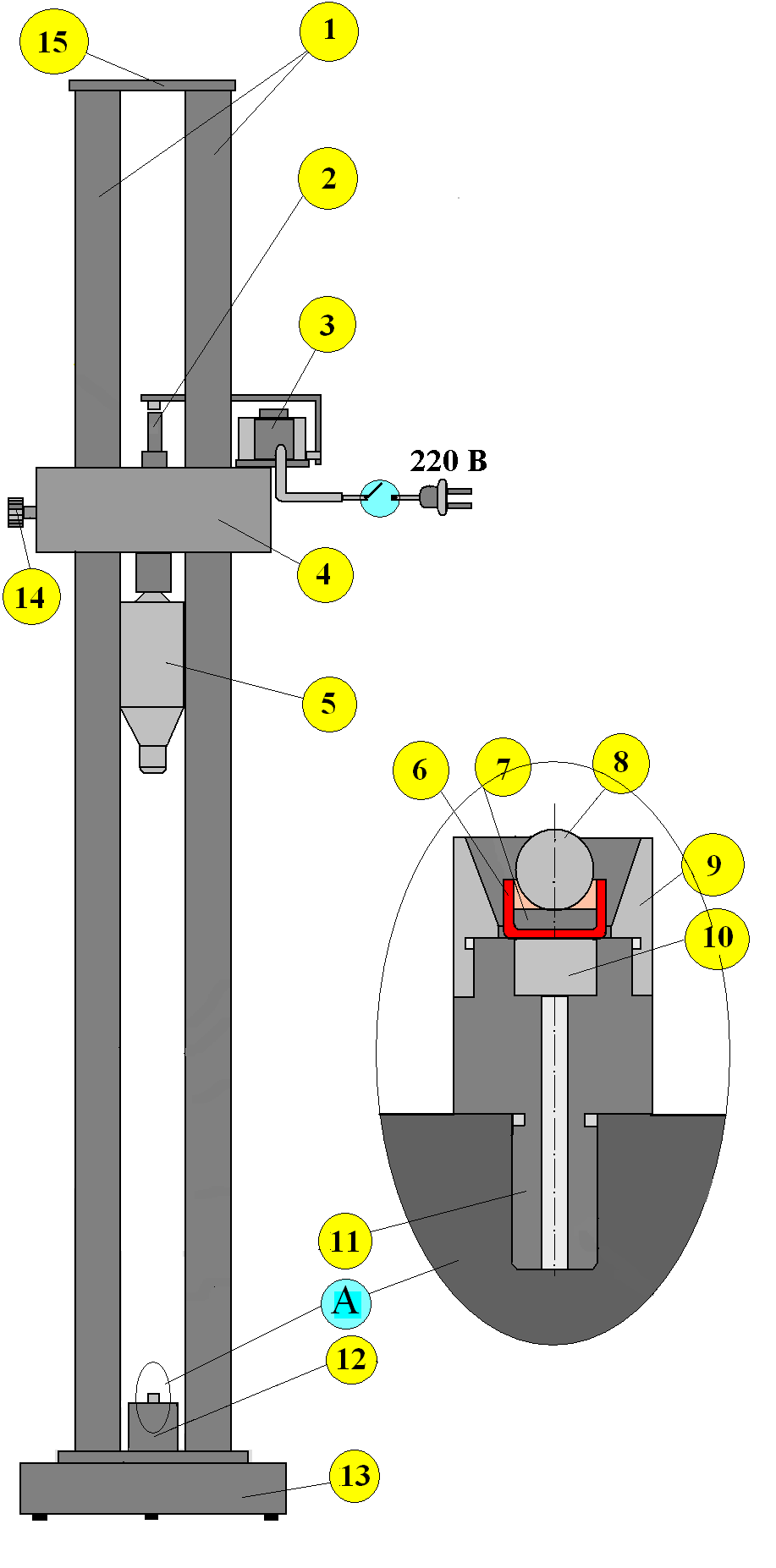

Схема устройства копра К-44-IM представлена на рисунке 4.

П одготовка копра К-44-IM к работе

Прибор К-44-IM устанавливается в вытяжном шкафу, оборудованным вытяжной вентиляцией и заземлением. С помощью регулировочных винтов, находящихся в основании прибора, и отвеса с конусом прибор центрируется в строго вертикальном положении. Пульт управления для дистанционного сбрасывания груза монтируется снаружи у боковой стенки вытяжного шкафа.

В

А-испытательный узел прибора;

1-стойка; 2-кнопка механизма сброса груза; 3-электропривод механизма сброса груза; 4-средняя траверза с электромагнитным узлом сброса груза; 5-груз; 6-стальная чашечка (колпачок); 7-испытуемый состав;

8-шарик-боек; 9-напрвляющая крышка; 10-ролик-поддон;

11-направляющая втулка;

12-матрица с испытательным узлом;

13-основание; 14-стопорный винт;

15-верхняя траверса;

Рисунок 4- Устройство копра К-44-IM

отличие от испытаний, проводимых на копре К-44-I, испытуемый состав при работе на копре К-44-IM помещается в стальную чашечку и подпрессовывается. Груз копра ударяет по шарику, который устанавливается на испытуемый состав в чашечку (рисунок 4, А-испытательный узел прибора).
