3 Определение чувствительности вм к трению на копре к-44-III
В условиях производства и применения ВВ чаще всего могут подвергаться скользящему удару. При скользящем ударе, трение, испытываемое частицами веществ, вызывается принудительно, и взрыв может возникнуть и при малой текучести ВВ.
Трение, как вид внешнего воздействия, в целом ряде технологических процессов, в частности, при снаряжении боеприпасов методами прессования, шнекования способно вызвать взрыв ВВ. Поэтому испытание ВВ на чувствительность к трению является обязательным видом испытаний ВВ.
3.1 Порядок допуска к работе по определению чувствительности взрывчатых веществ к трению на копре к-44-III
К работе по определению чувствительности взрывчатых веществ к трению на копре К-44-III допускаются сотрудники кафедры и студенты инженерно - технологического факультета, прошедшие инструктаж по инструкции по технике безопасности с записью в журнале инструктажа. Студенты, выполняющую данную работу, кроме того, должны сдать коллоквиум по разделу «Чувствительность ВВ».
3.2 Описание рабочего места по определению чувствительности вм к трению
Рабочее место включает копер К-44-III, установленный на фундаменте, и стол, на котором находятся помещенные на противень роликовые приборчики, склянка с ацетоном для протирки приборчиков, кристаллизатор для помещения отработанного вещества вместе с ватой и выталкиватель роликов.
3.1 Устройство к-44-III
К
опер
К-44-Ш служит для определения чувствительности
к трению при ударном сдвиге всех
взрывчатых веществ в соответствии с
ГОСТ Р 50835-95.
Прибор К-44-Ш разработан коллективом сотрудников Куйбышевского индустриального института под руководством В.С.Козлова. Внешний вид копра приведен на рисунке 6. Устройство прибора показано на рисунке 7.
Прибор К-44-3 представляет собой установку для сбрасывания груза весом 1,5 кг с определенного угла и состоит из трех основных узлов: гидравлического пресса, маятника с маятникодержателем и съемоподающего узла.

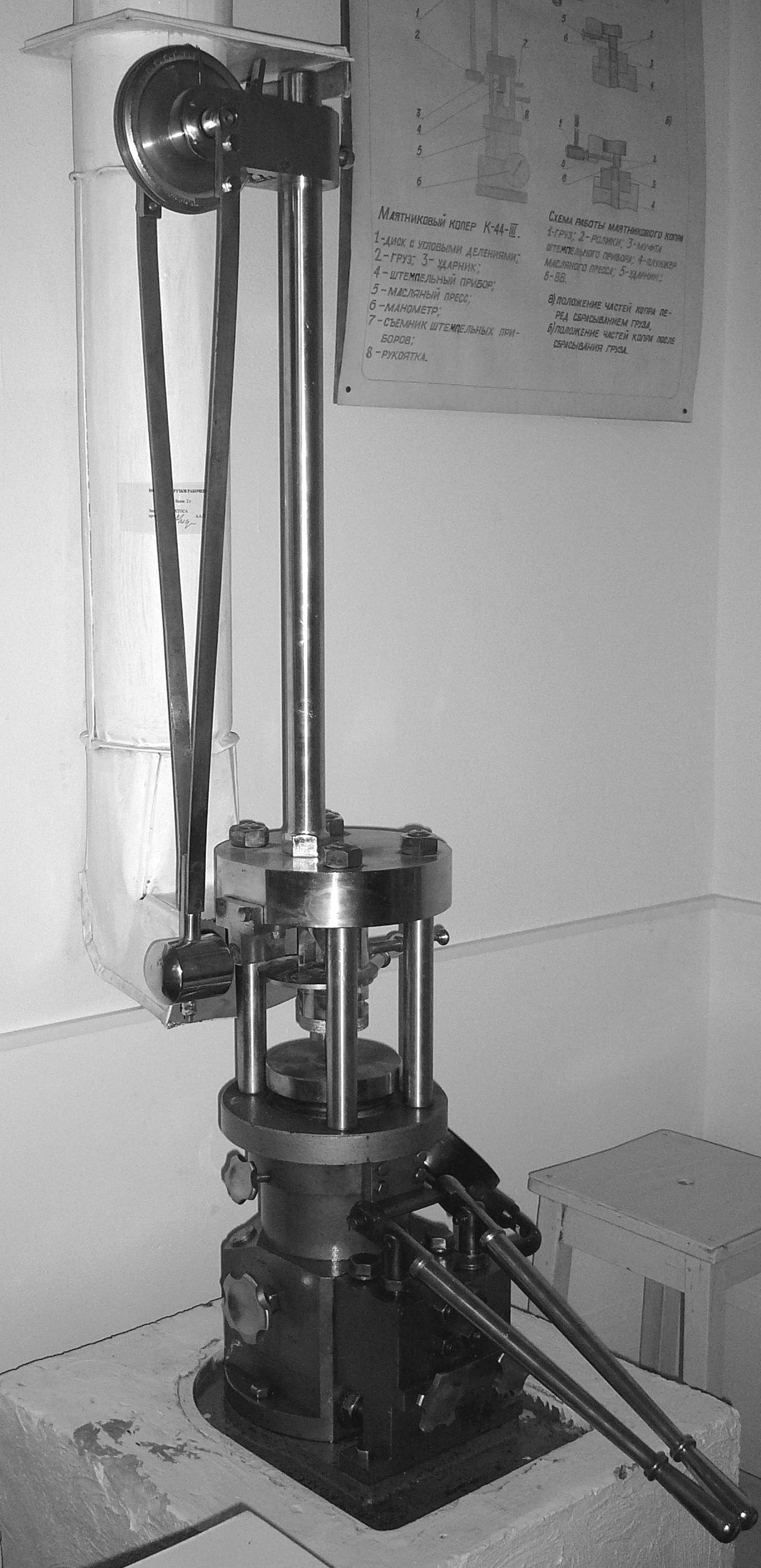

Рисунок
6- Копер
К-44-III
3.1.1 Подготовка прибора к-44-III
П
рибор
К-44-3 проверяют перед испытанием каждой
пробы БВВ
на:
а) надежность крепления маятникодержаnеля, рычагов и груза маятника, направляющей шпильки-ударника;
б) значение зазора между головкой и направляющей шпильки- ударника, которое должно быть (1,5 ± 0,1) мм;
в) нанесение смазки в отверстие направляющей шпильки-удар ника;
г) центричность удара груза маятника по шпильке-ударнику и шпильки-ударника по верхнему ролику роликового прибора;
д) исправность манометра и гидравлического пресса;
1
— направляющая
шпильки-ударника;
2
— шпилька-ударник;
3
— груз маятника; 4
— рычаг
маятника;
5 — спусковой
крючок;
6 - стойка
маятникодержятеля;
7 — маятникодержатель;
8
— камера; 9
— ролик; 10
— муфта;
11-
выталкиватель роликового прибора;
12
— рукоятка,
опускающая муфту роликового прибора;
13
— корпус
прибора; 14—
стойка прибора; 15—
пресс гидравлический;
16
— манометр;
17 — фундамент

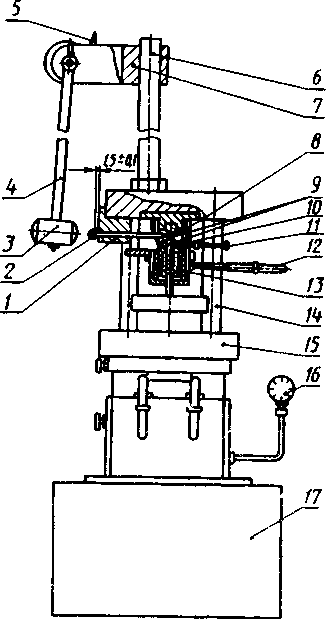

Рисунок 7 - Схема
прибора К-44-3
