Описание основных приборов, употребляемых при выполнении лабораторной работы

I. Масляный пресс

Схема масляного пресса показана на рис.25. Пресс состоит из следующих основных частей: цилиндра 7, плунжера 6 и двух поршневых насосов 11. Цилиндр 7 включает нижнюю полость, которая служит резервуаром для масла, и верхнюю полость, являющуюся собственно цилиндром. Из нижней полости цилиндра через трубку 8 масло попадает в корпус насоса, приподнимает всасывающие шариковые клапаны 9, затем через нагнетательные шариковые клапаны 10 проходит в верхнюю часть цилиндра и приподнимает плунжер 6. Плунжер в верхней части имеет обойму 3 для установки пресс-формы (рис. 26) с гильзой ВВ. Плунжер с обоймой и пресс-формой скользит между четырех направляющих стоек 2, на которых крепится верхняя подушка 13 с установленным на ней съемником 1. В верхней подушке неподвижно крепится прессующий пуансон 14. Нижняя 4 и верхняя 13 подушки пресса помещены в кожух 5 для изоляции процесса прессования от экспериментатора. Кожух снабжен шибером для сообщения в его внутренним пространством. Во время прессования шибер должен быть закрыт. Нагнетание масла производится при помощи рукояток 12 двух поршней: низкого и высокого давления.

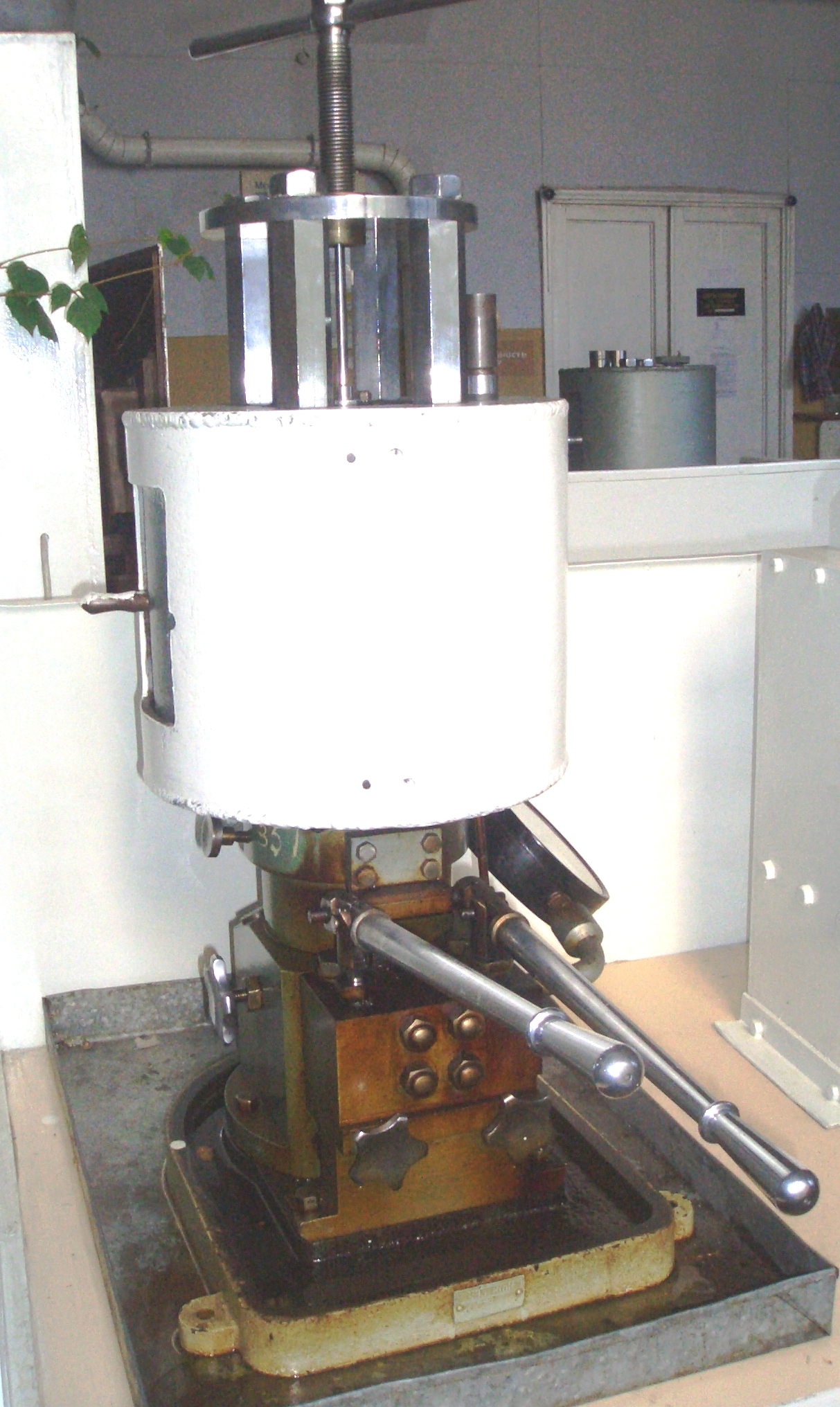

Рис. 25. Схема масляного пресса и его внешний вид

2. Пресс-форма

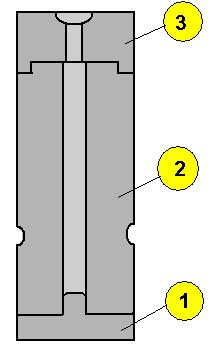

Пресс-форма (рис.26) состоит из поддона I, матрицы 2 и крышки 3. Гильза с навеской ВВ помещается в пресс-форму которая устанавливается в обойму пресса 7, закрывается шибер кожуха и вентиль на сливной масла. Работая рукоятками пресса нагнетают масло под плунжер. Последний поднимается вместе с установленной на ней в сборке гильзой. При подъеме сборки прессующий пуансон 2, установленный неподвижно в верхней подушке пресса, постепенно входит в гильзу и при достижении начинается прессование. Правильность прессования контролируется по поднятию штока 15 и плавности повышения давления по манометру.

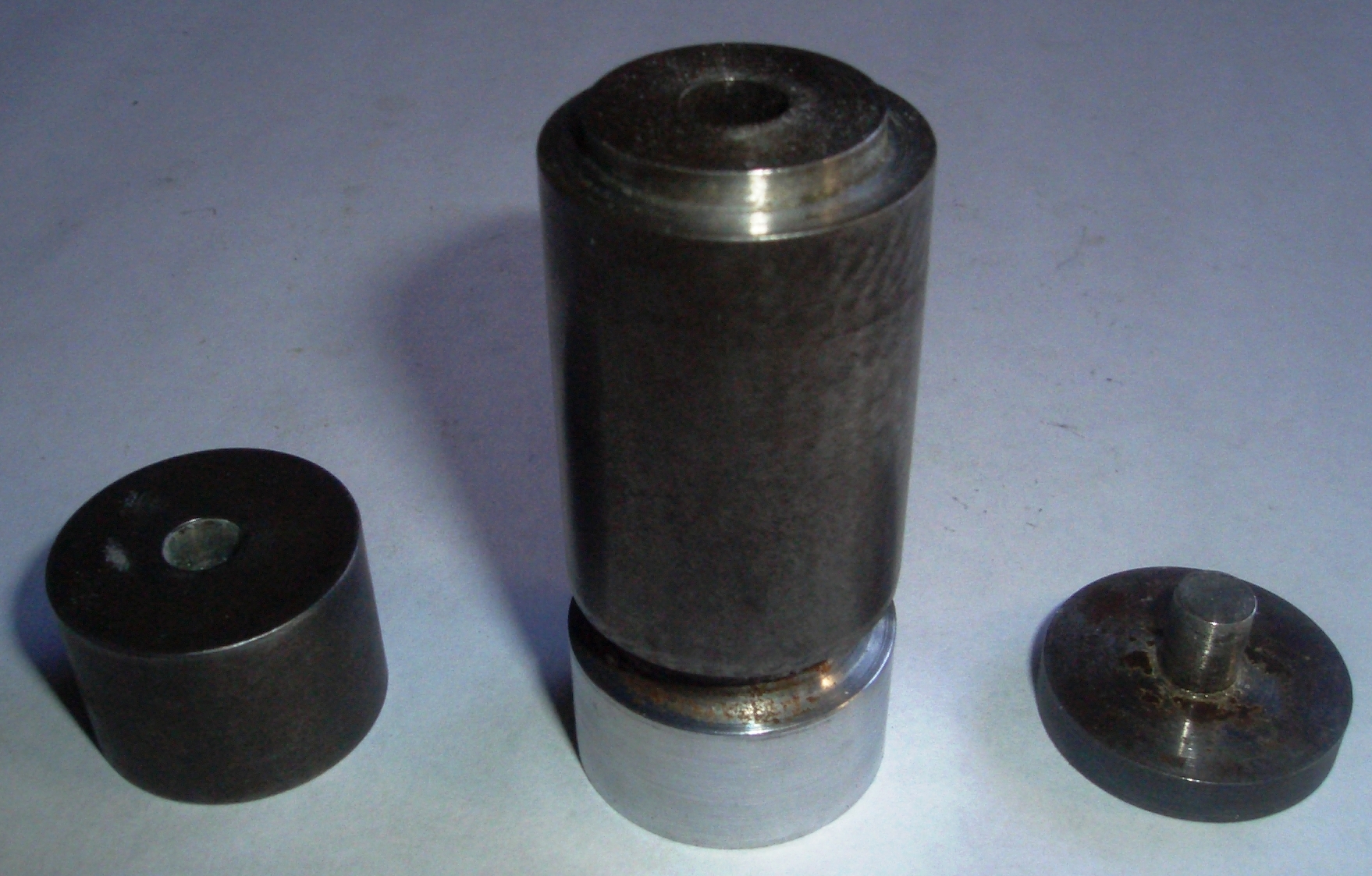

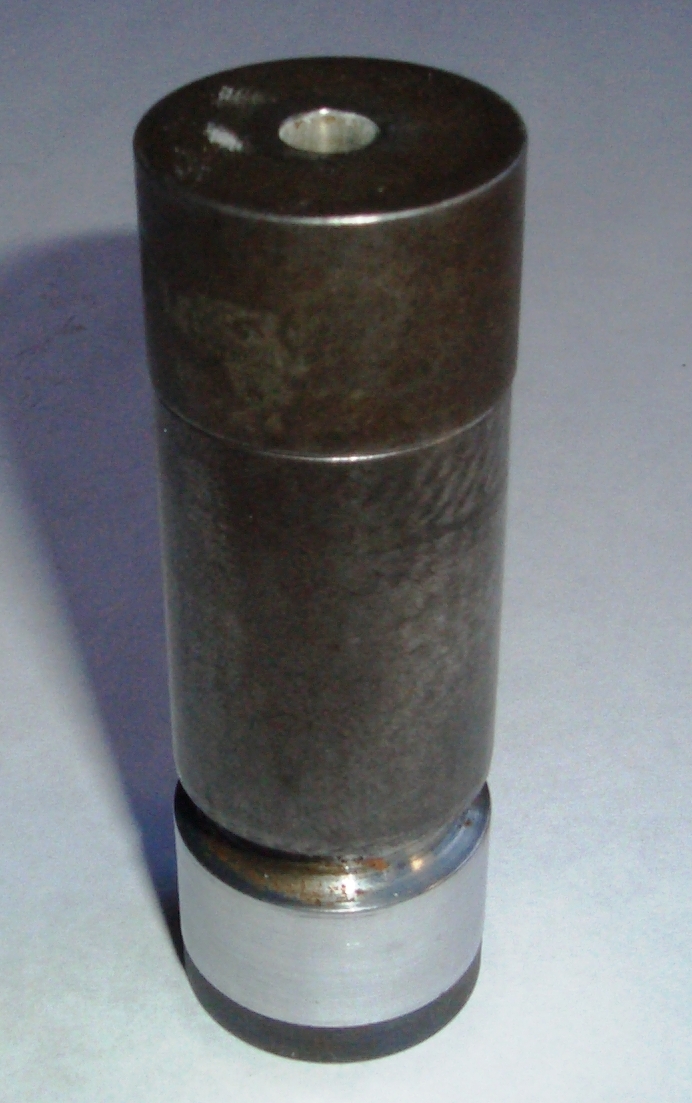

Рис. 26. Схема пресс-формы и ее внешний вид в собранном и разобранном виде

1-поддон; 2-матрица; 3-крышка

3. Выталкиватель

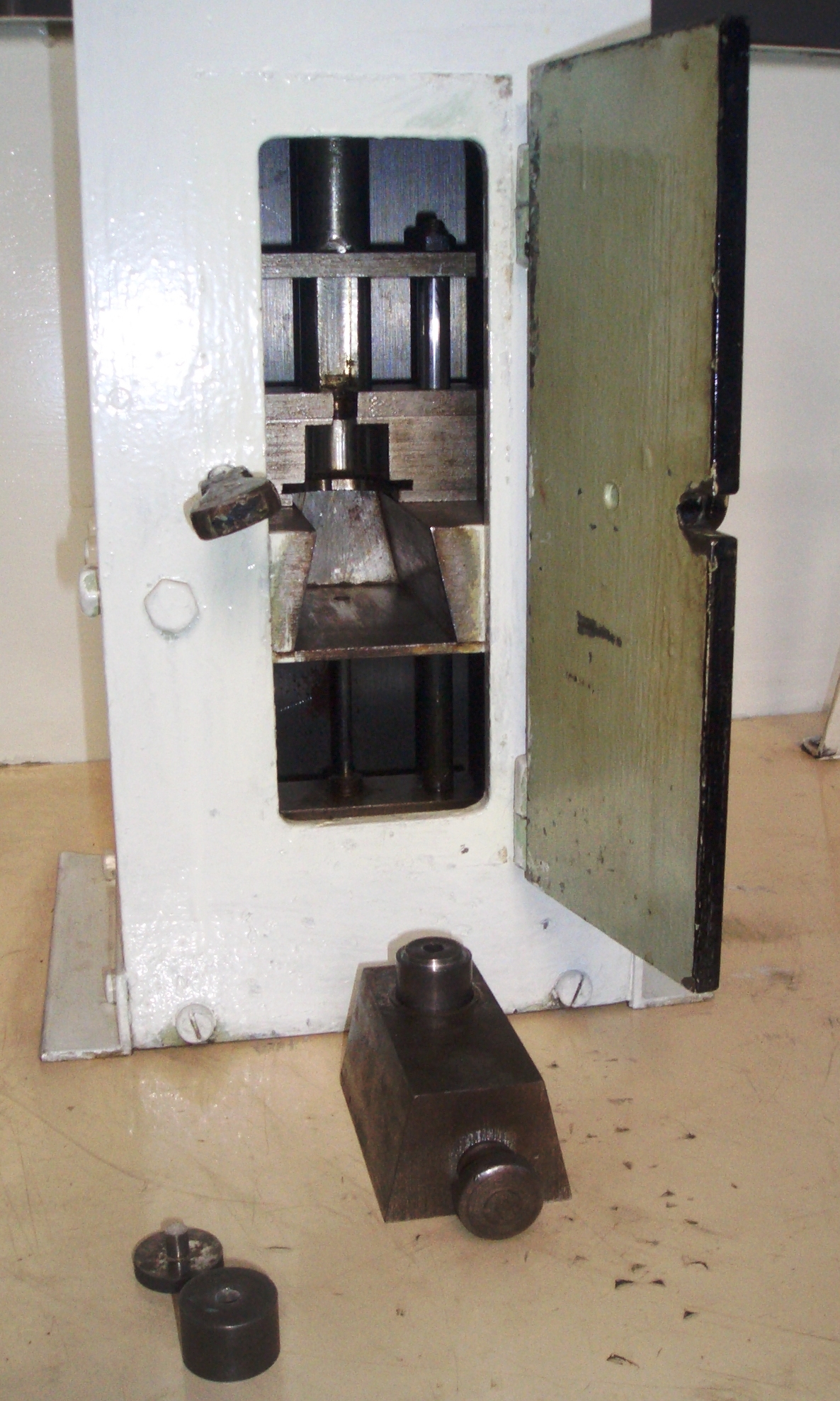

Выталкиватель (рис.27) предназначен для извлечения гильзы из матрицы пресс-формы, в случае её распрессовки во время прессования и, когда она свободно не извлекается. Выталкиватель состоит из колодки и штока, выдвигающегося при повороте ручки выталкивателя. Выталкивающий шток и матрица устанавливаются соосно за счет центрированнного положения колодки в корпусе выталкивателя. Для выталкивания гильзы матрица устанавливается в отверстие колодки, укрепляется винтом, после чего колодка до упора задвигается в корпус. Дверца выталкивателя закрывается на щеколду и производится поворот до отказа ручки выталкивателя. Не опуская ручку, открывается дверца и извлекается вытолкнутая гильза. Опустив ручку, выдвигают колодку и освобождают матрицу пресс-формы.

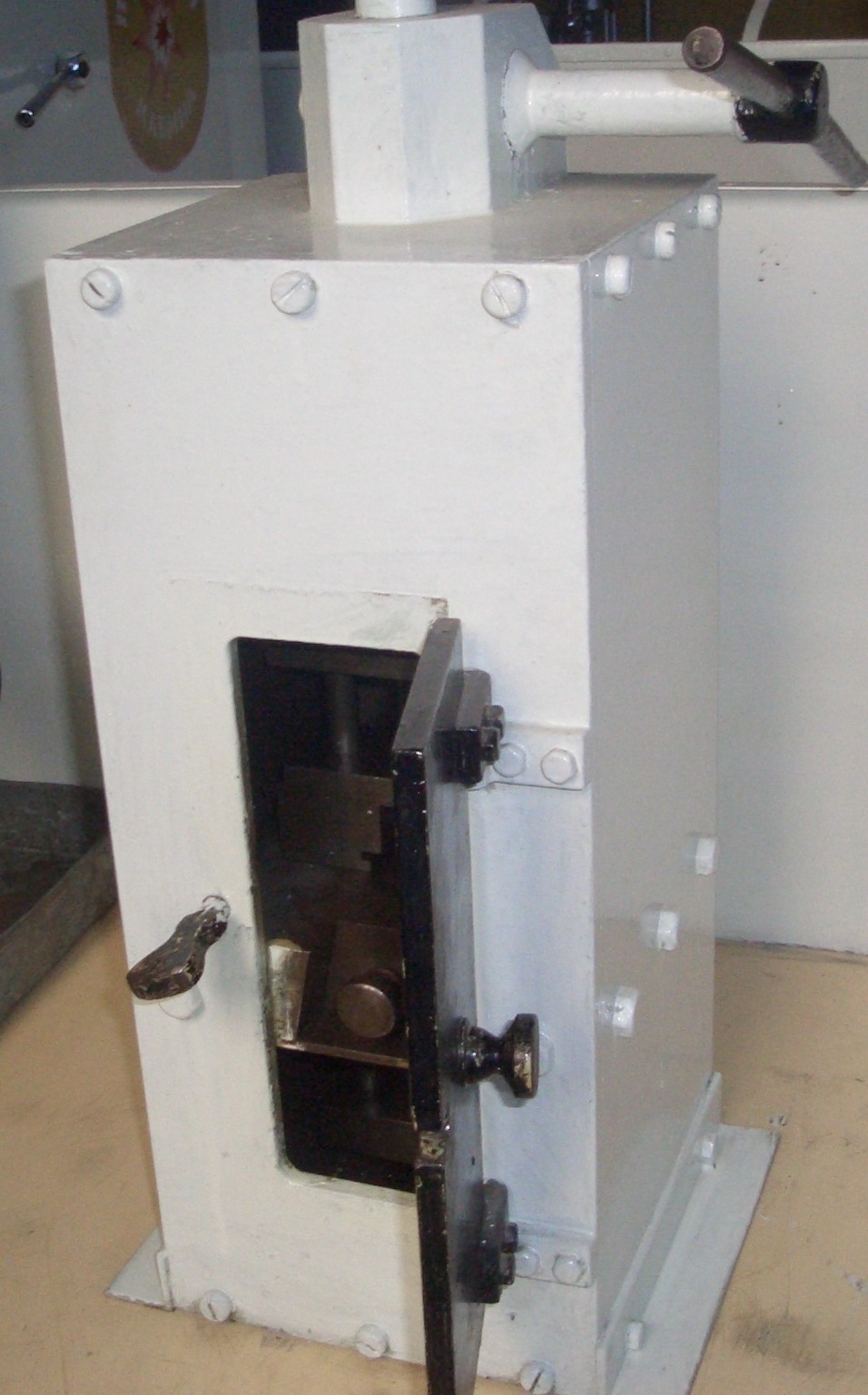

Рис. 27. Выталкиватель
