3.2. Выполнение лабораторной работы

3.2.1. Взвесите на технических весах на листочке кальки 0,5 г БВВ, и поместите его с помощью воронки в гильзу, которая укреплена в вертикальном положении в коробочке.

3.2.2. Опустите гильзу с БВВ в матрицу пресс-формы, а пресс-форму с гильзой поместите в обойму на плунжере пресса.

3.2.3. Закройте шибер пресса, перекройте вентиль на сливной линии масла и, работая ручками пресса, запрессуйте БВВ до расчетного давления по манометру, контролируя правильность прессования по положению штока-пресса и плавности движения стрелки манометра.

3.2.4. Достигнув заданного давления прессования, прекратите работать рукояткой пресса, откройте сливной вентиль, помогите съемником опусканию плунжера в исходное положение, убедитесь в этом нажатием на шток пресса (шток будет неподвижным), откройте шибер пресса и извлеките пресс-форму из обоймы пресса.

3.2.5. Разберите пресс-форму и извлеките гильзу. В случае застревания гильзы в матрице в результате её расспрессовки, вытолкните гильзу с помощью выталкивателя. Для этого матрицу с гильзой установите в колодку выталкивателя, зажмите фиксирующим винтом и задвиньте колодку в выталкиватель до отказа. Закройте дверцу выталкивателя и поверните ручку выталкивателя до упора на себя. Не опуская ручки, откройте дверцу выталкивателя, извлеките вытолкнутую гильзу, верните ручку выталкивателя в исходное положение и после этого освободите матрицу из колодки, отвернув винт колодки.

3.2.6. Взвесьте на аналитических весах навеску ИВВ. Для этого сначала взвесьте листочек кальки, к весу кальки прибавьте вес необходимого для опыта ИВВ, полученный вес установите на весах, и уравновесьте весы медленным присыпанием из калькового совочка кристаллов ИВВ.

3.2.7. Наденьте защитные очки и через кальковую воронку ссыпьте навеску ИВВ в гильзу с запрессованным БВВ.

З.2.8. Запрессуйте ИВВ, так, как это указано в п.3.2.3-3.2.5, учитывая другую (меньшую!) величину давления прессования и применяя большую степень предосторожности, т.к. прессованию подвергается более чувствительное к механическим воздействиям ИВВ.

3.2.9. Опустите гильзу, снаряженную БВВ и ИВВ, в обжимное устройство за щитом, введите в дульце гильзы пробку электровоспламенителя так, чтобы последняя полностью погрузилась в гильзу и обожмите дульце гильзы поворотом ручки прибора на себя до упора. 3.2.10. Отведите ручку обжимного устройства на себя, извлеките снаряженный КД (рис. 18), поместите его в коробочку-подставку и перенесите в подрывную кабину.

3.2.11. Убедитесь, что подрывная кабина отключена от электросети. Положите свинцовую пластину на отрезок полой трубы в муфеле, опустите гильзу через верхнее отверстие в муфеле на пластину, укрепите ее в вертикальном положении, зажав провода электровоспламенителя в отверстии муфеля деревянной пробкой (рис. 19). Закройте дверцу муфеля и подсоедините концы электровоспламенителя к клеммам электрической сети (Рис.20).

Рис. 17. Свинцовые пластины толщиной

5 мм

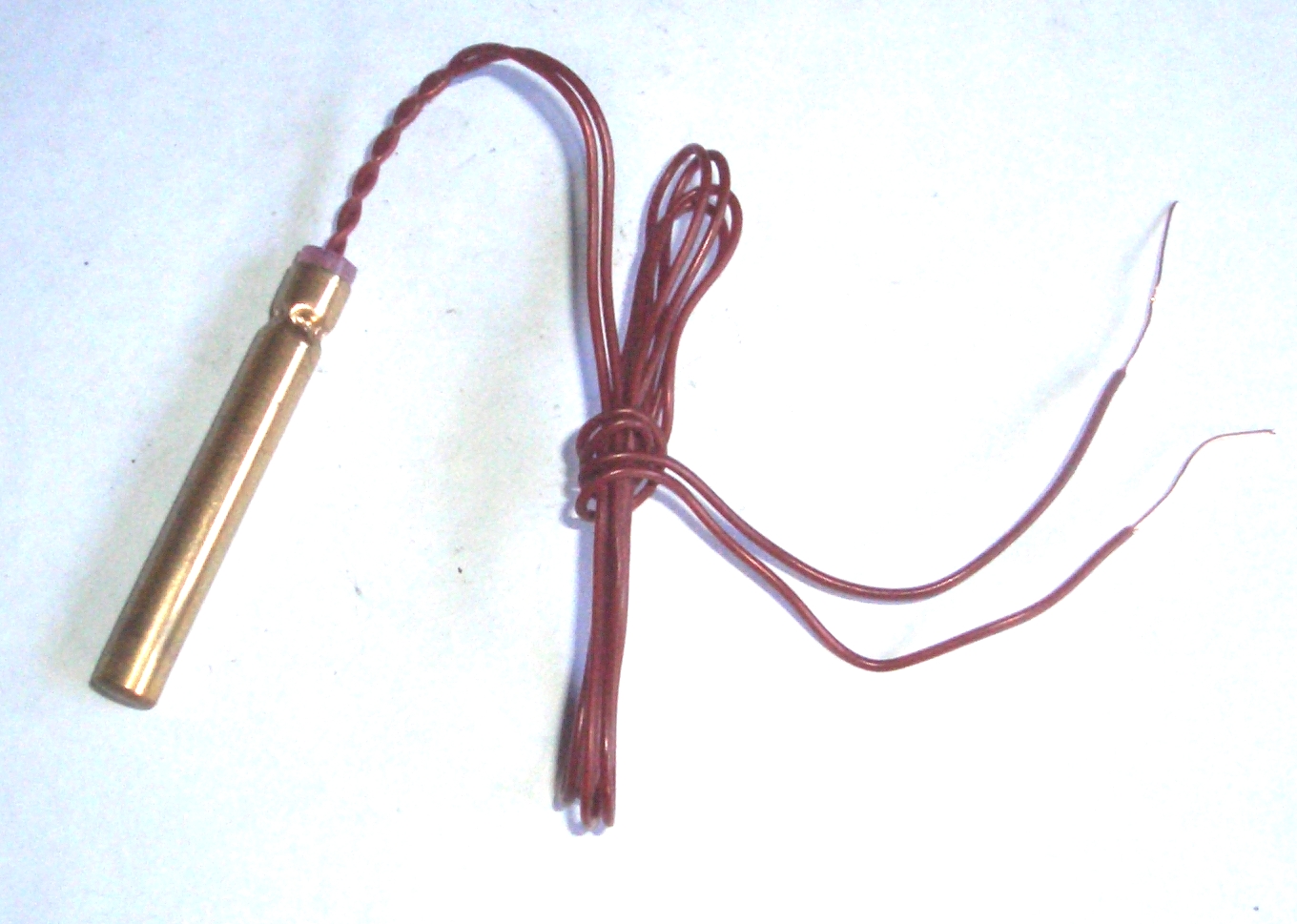

Рис. 18. ЭД, снаряженный испытуемой навеской ИВВ и с установленным электровоспламенителем

З

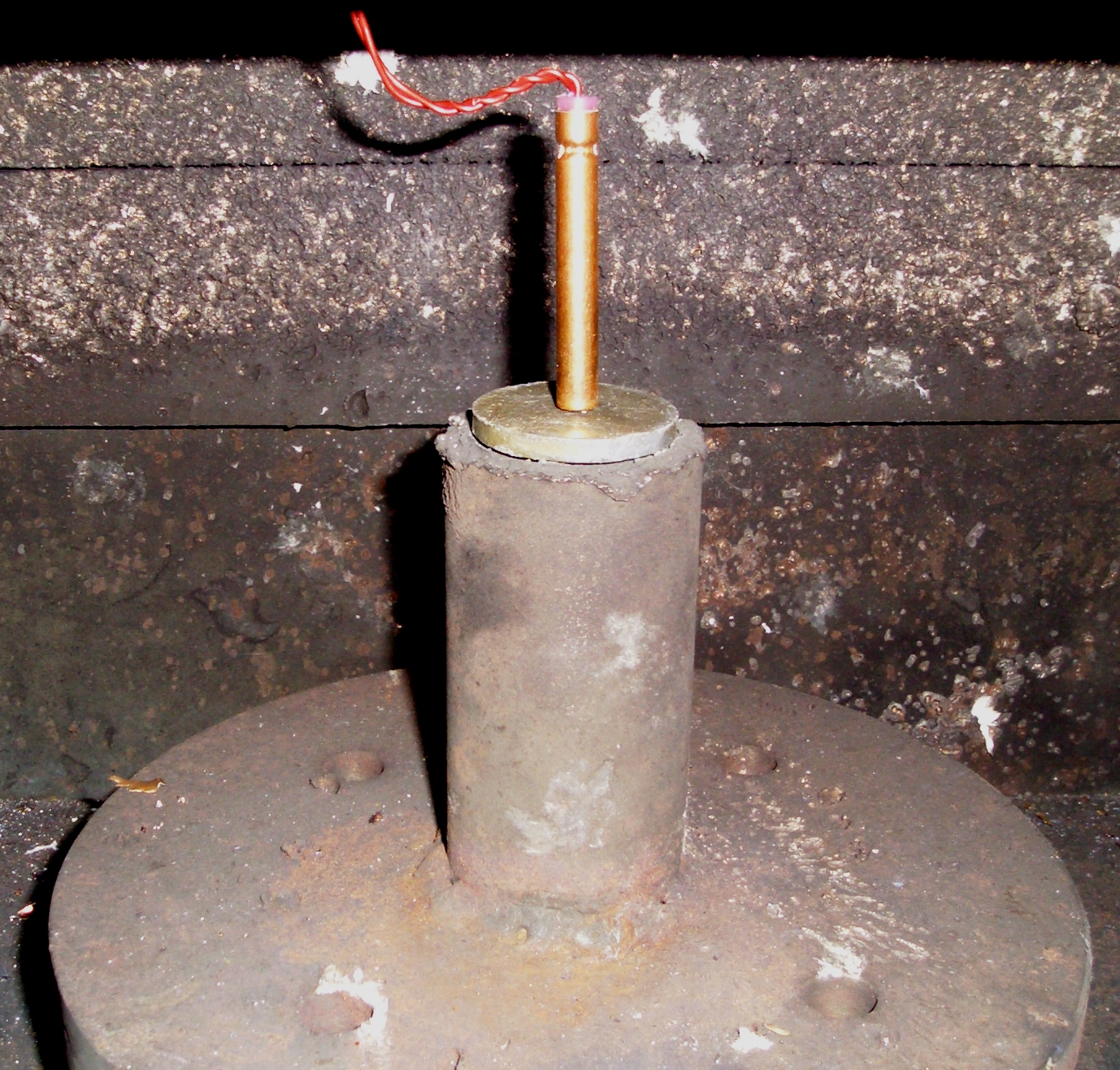

Рис. 19. Установка КД в муфеле на свинцовую пластину

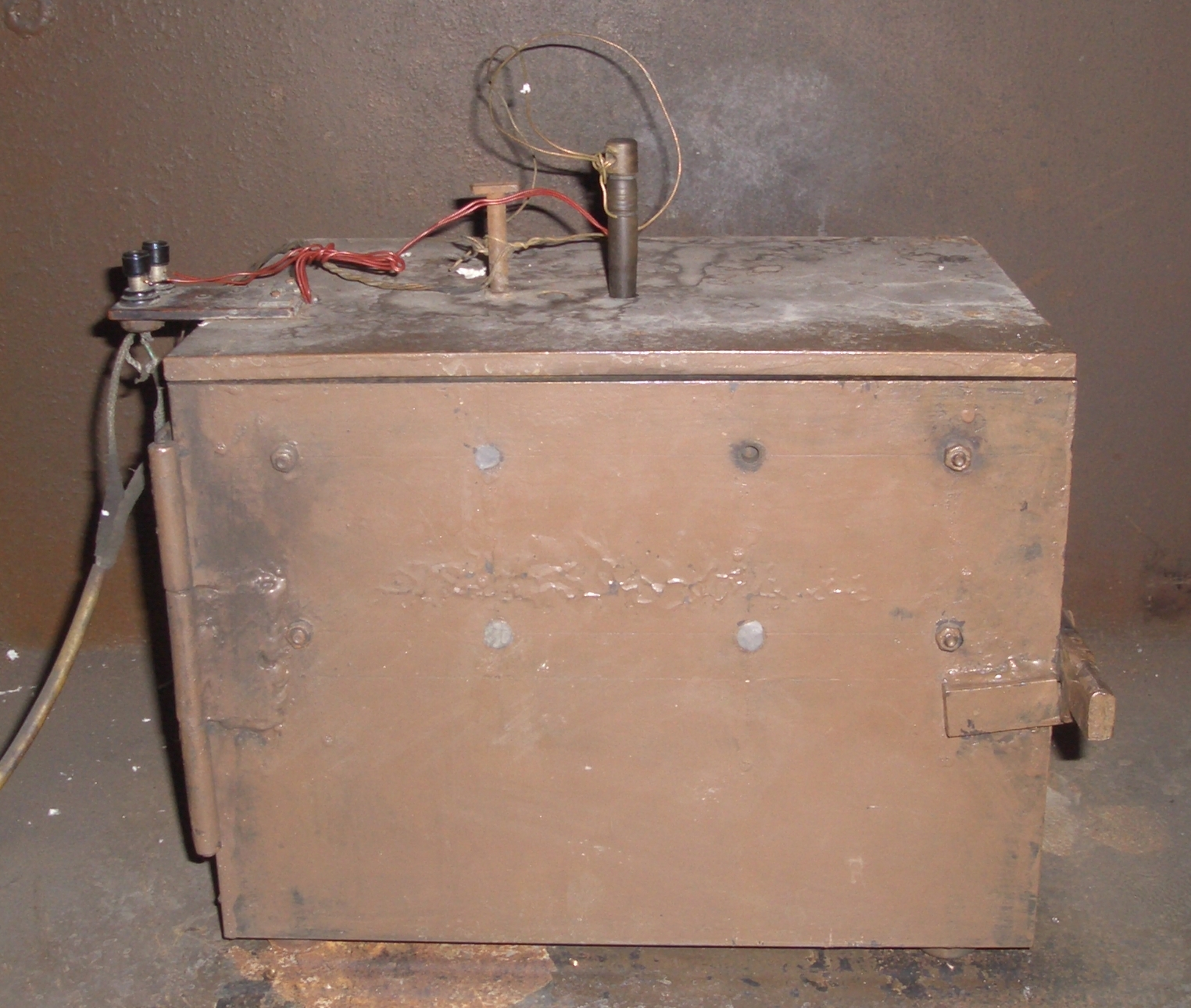

Рис. 20. Муфель подготовлен к подрыву КД

акройте дверь подрывной кабины до щелчка замка, вставьте вилку в розетку батареи питания и, убедившись в том, что цепь подрыва подготовлена к опыту (светится красный светодиод у кнопки подрыва), нажмите кнопку подрыва (Рис. 21).

3

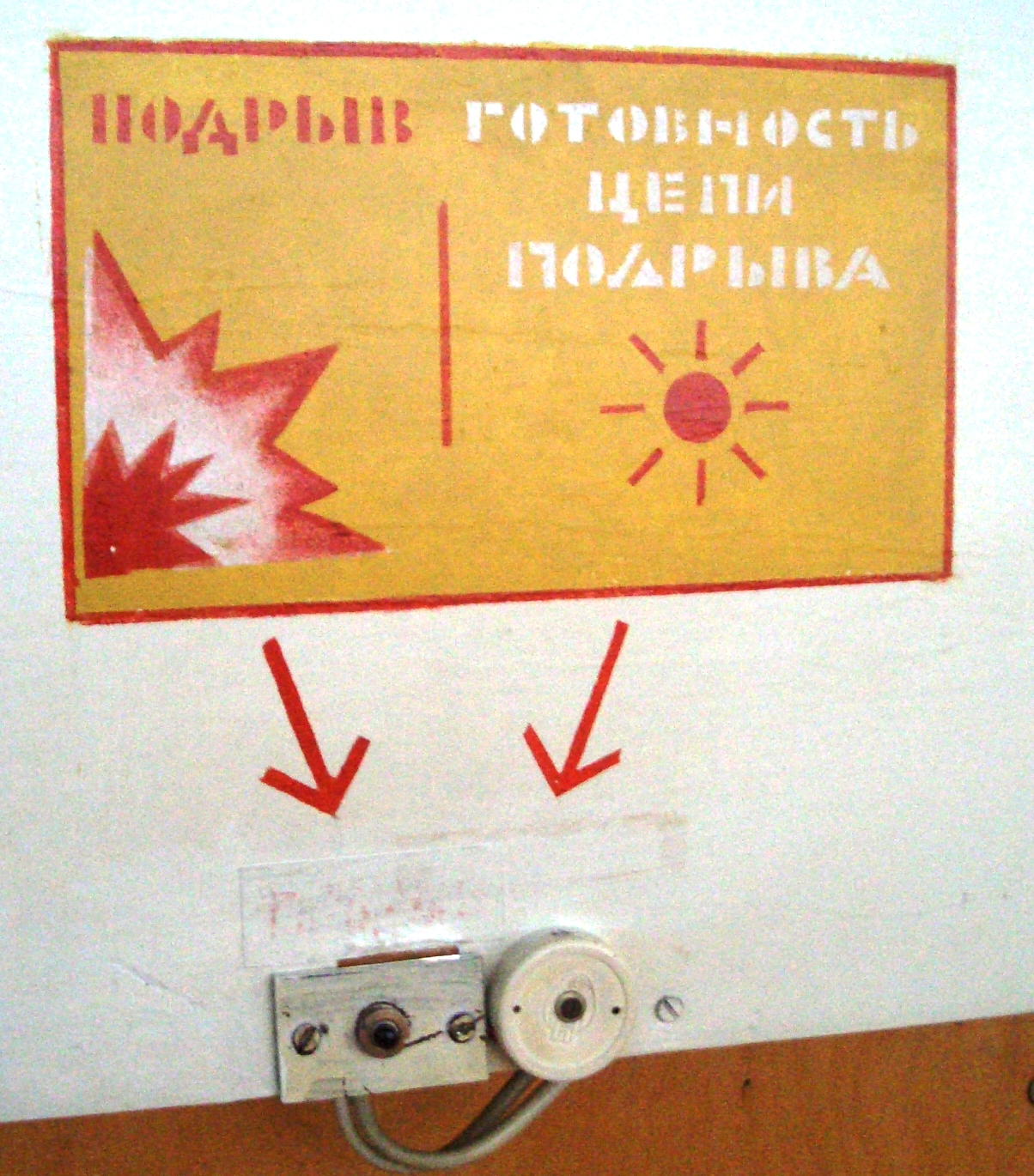

Рис. 21. Кнопка подрыва

.2.12. Выньте вилку из розетки, откройте дверцу подрывной кабины и муфеля и провентилируйте кабину от продуктов взрыва. Отсоедините провода электровоспламенителя, сверните их жгутом и выбросите в ящик с отходами. Извлеките пластину из муфеля и проконтролируйте ее на наличие отверстия и его размера. Занесите результаты в таблицу (см. приложение 2). Типичные результаты, получаемые при испытании КД на пластине приведены на рисунках 22-24.

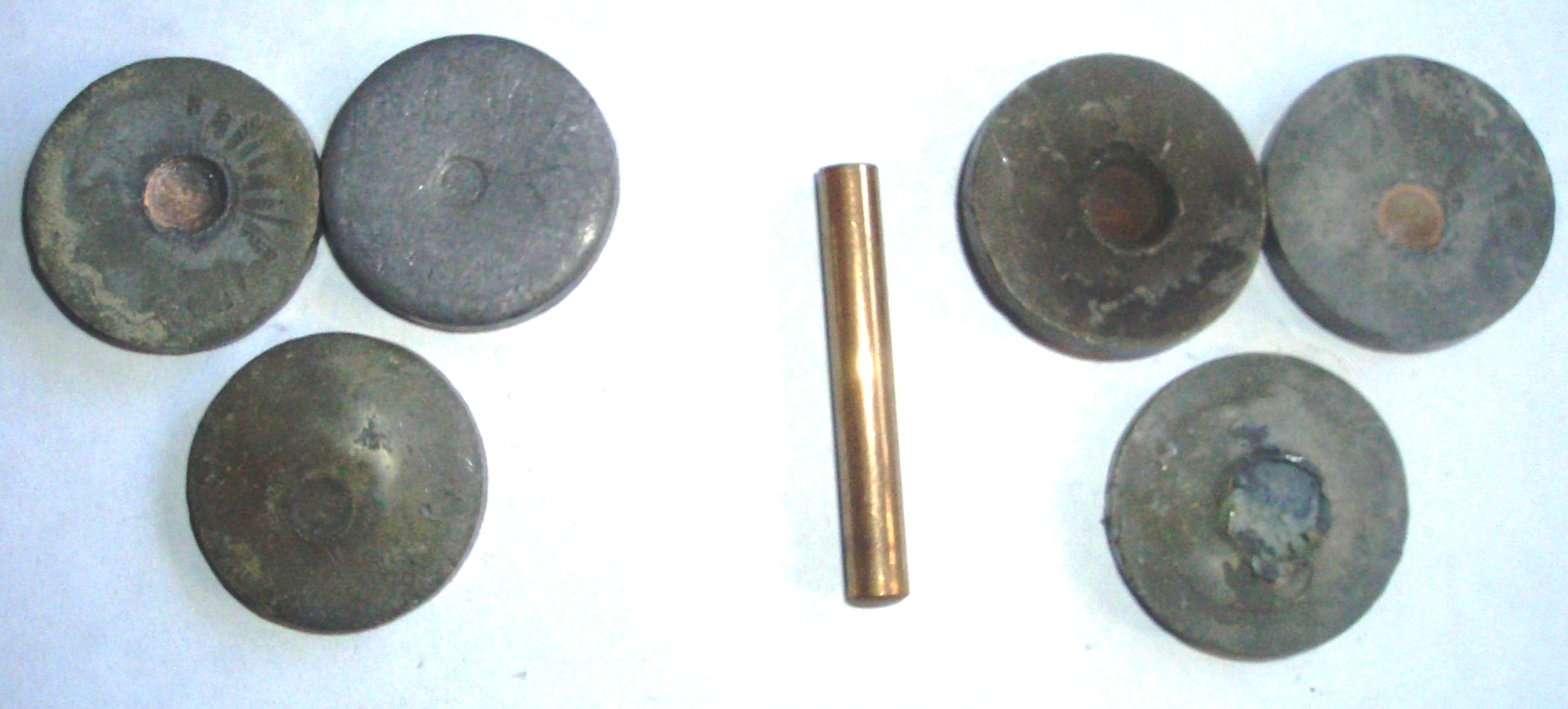

Рис.22. Пластины не пробиты; на пластинах вмятины различной величины

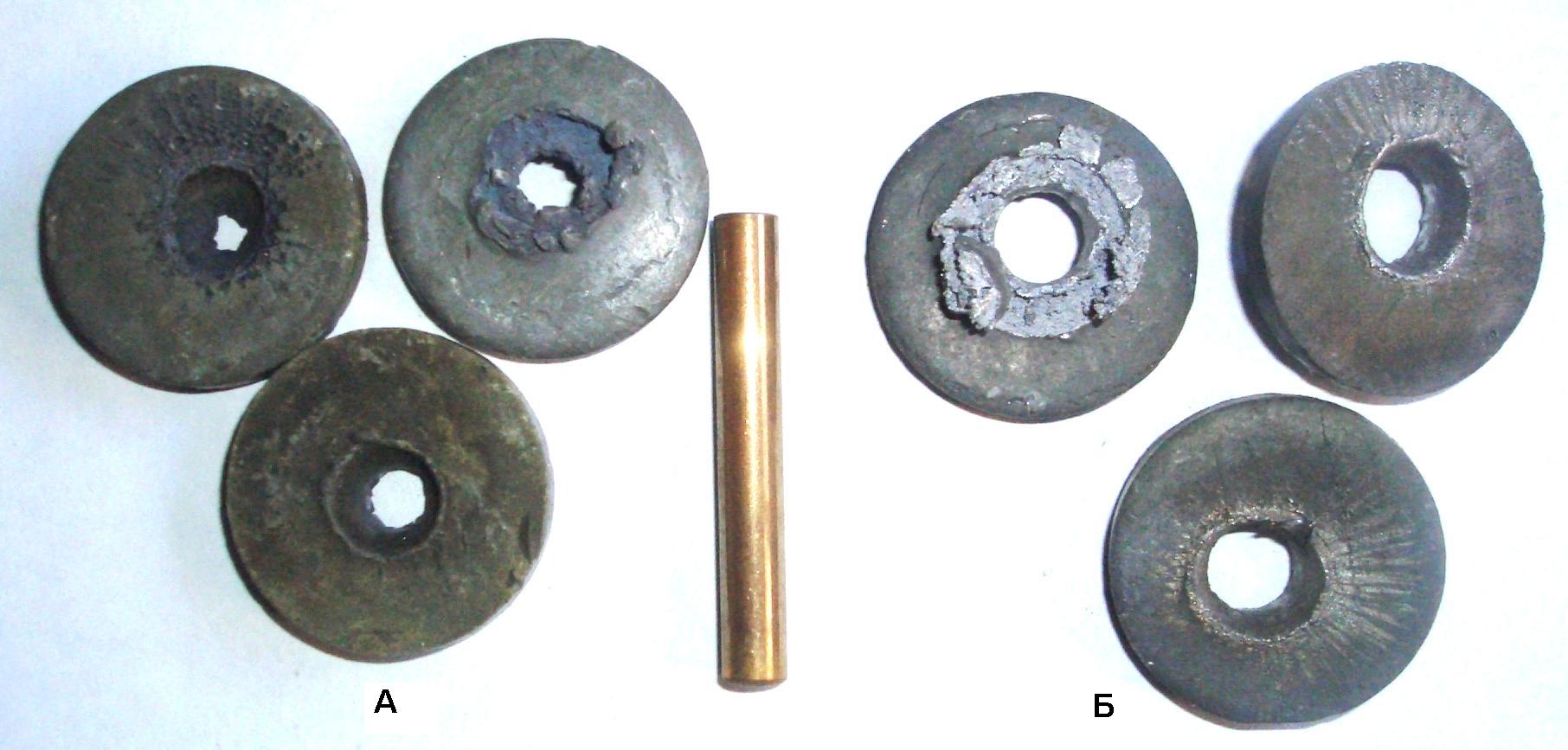

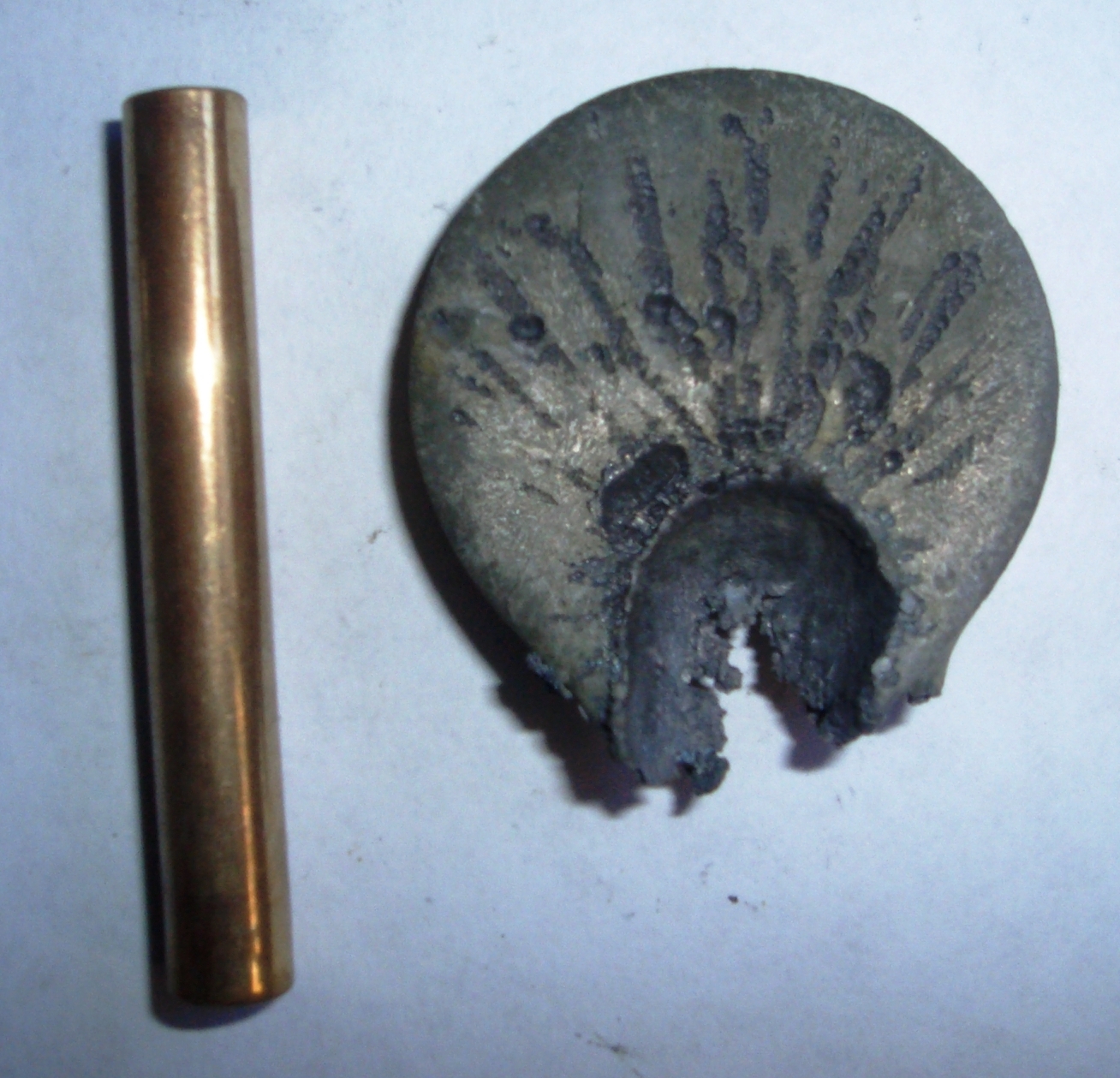

Рис.23. Пластины пробиты.

А- диаметр отверстий меньше диаметра гильзы; Б- диаметр отверстий больше диаметра гильзы.

З .2.13. Повторите испытания по пп, 3.2..1-3.2.12, увеличив или уменьшив навеску ИВВ, в зависимости от предыдущего результата до установления наименьшего количества ИВВ (с точностью, заданной преподавателем), вызывающего нормальное пробитие свинцовой пластины.
