2.Экспериментальное определение нициирующей способности кд методом пробития свинцовой пластины

2.1 Описание рабочего места по оценке инициирующей способности кд

Рабочее место включает лабораторный стол, на котором снаряжаются капсюли-детонаторы, и подрывную кабину для их испытаний.

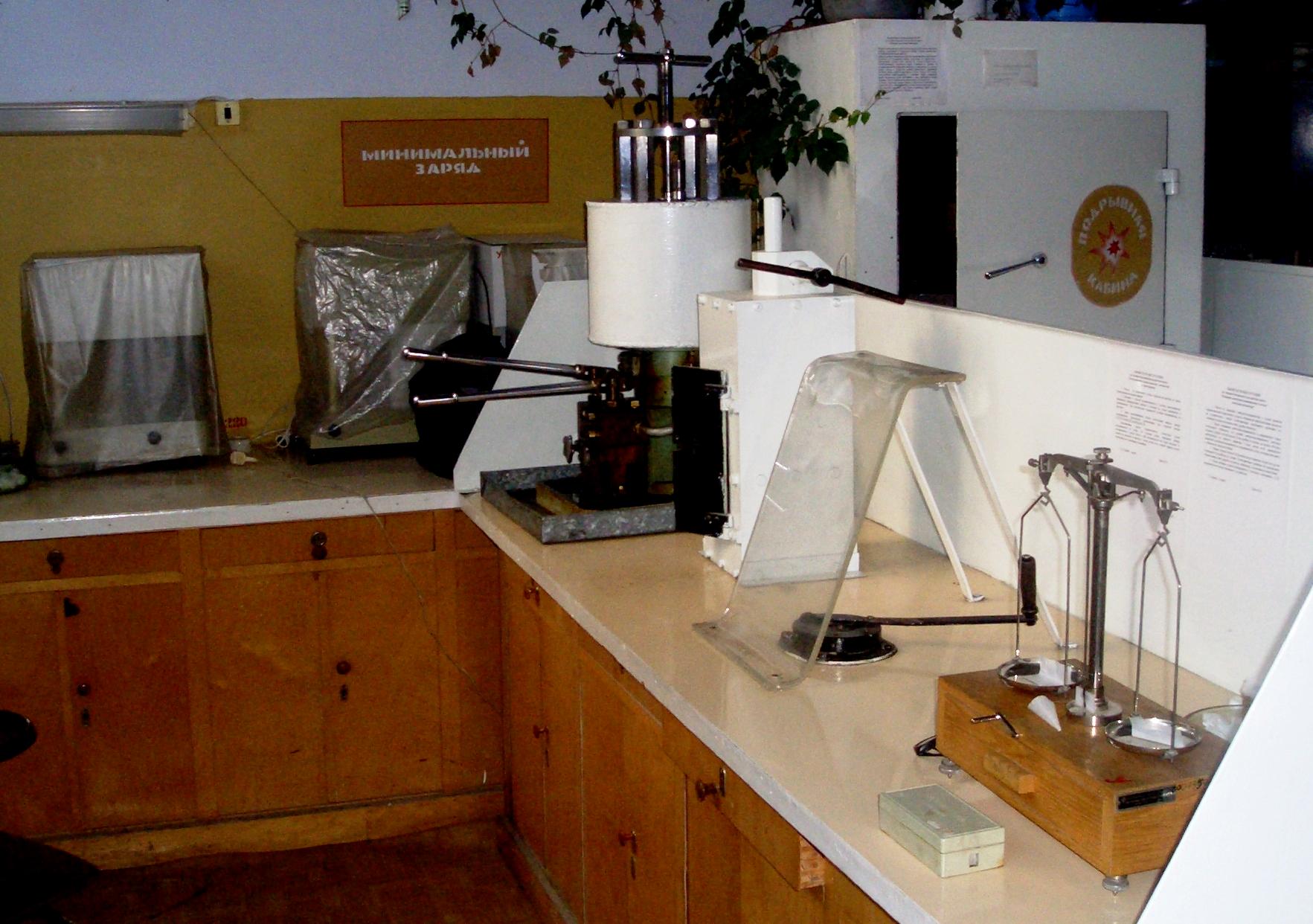

Рис. 10. Рабочее место по оценке инициирующей способности КД

На лабораторном столе располагаются технические и аналитичес­кие весы для взвешивания соответственно БВВ и ИВВ; масляный пресс для прессования ВВ и гильзы; выталкиватель для извлечения гильзы с ВВ из матрицы пресс-формы; обжимное устройство (цанговый прибор) для обжатия дульца гильзы после введения электровоспламенителя. Описание масляного пресса, выталкивателя и подрывной кабины изло­жено в приложении I.

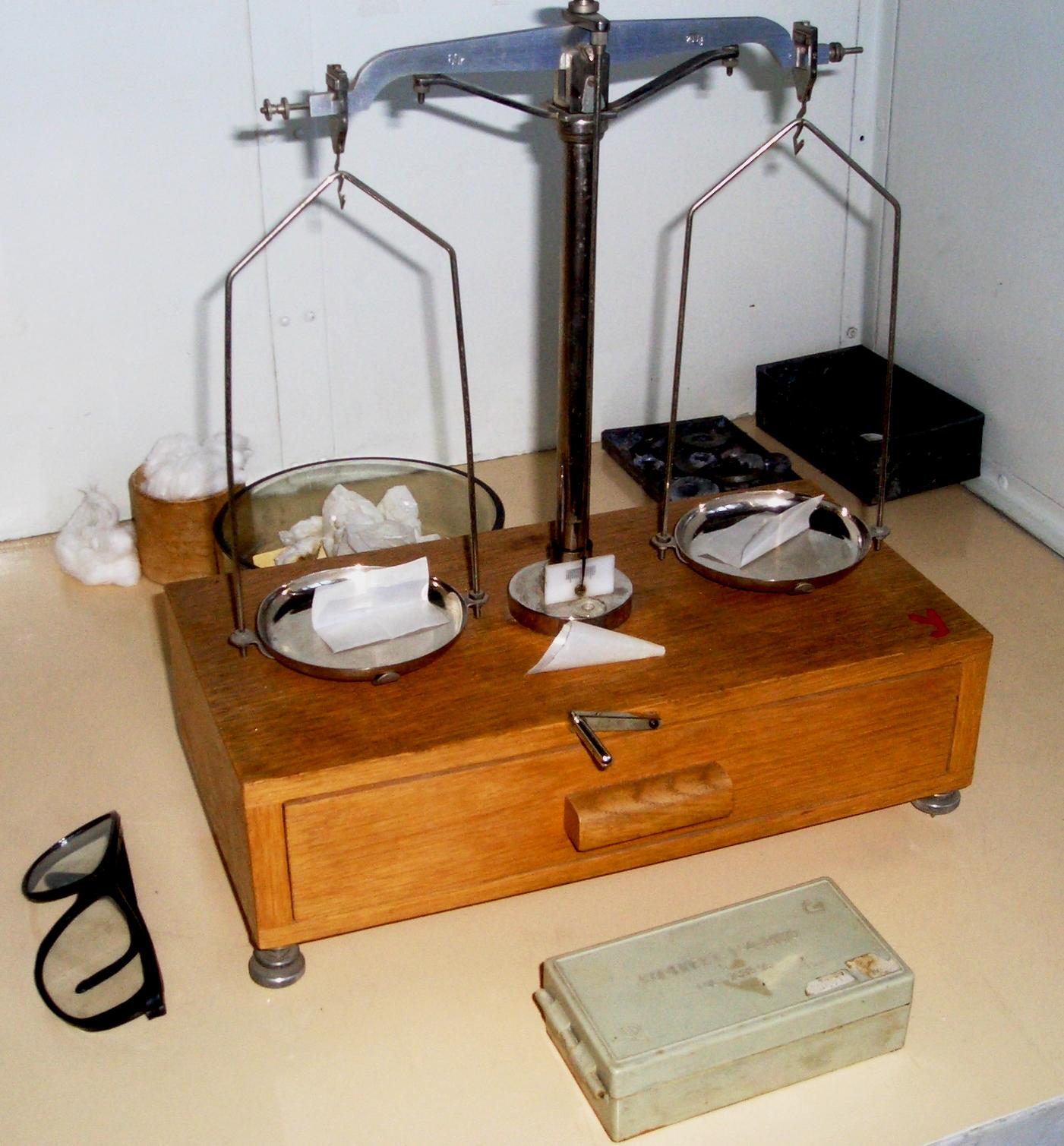

Рис. 11. Технические весы для взвешивания

бризантных ВВ

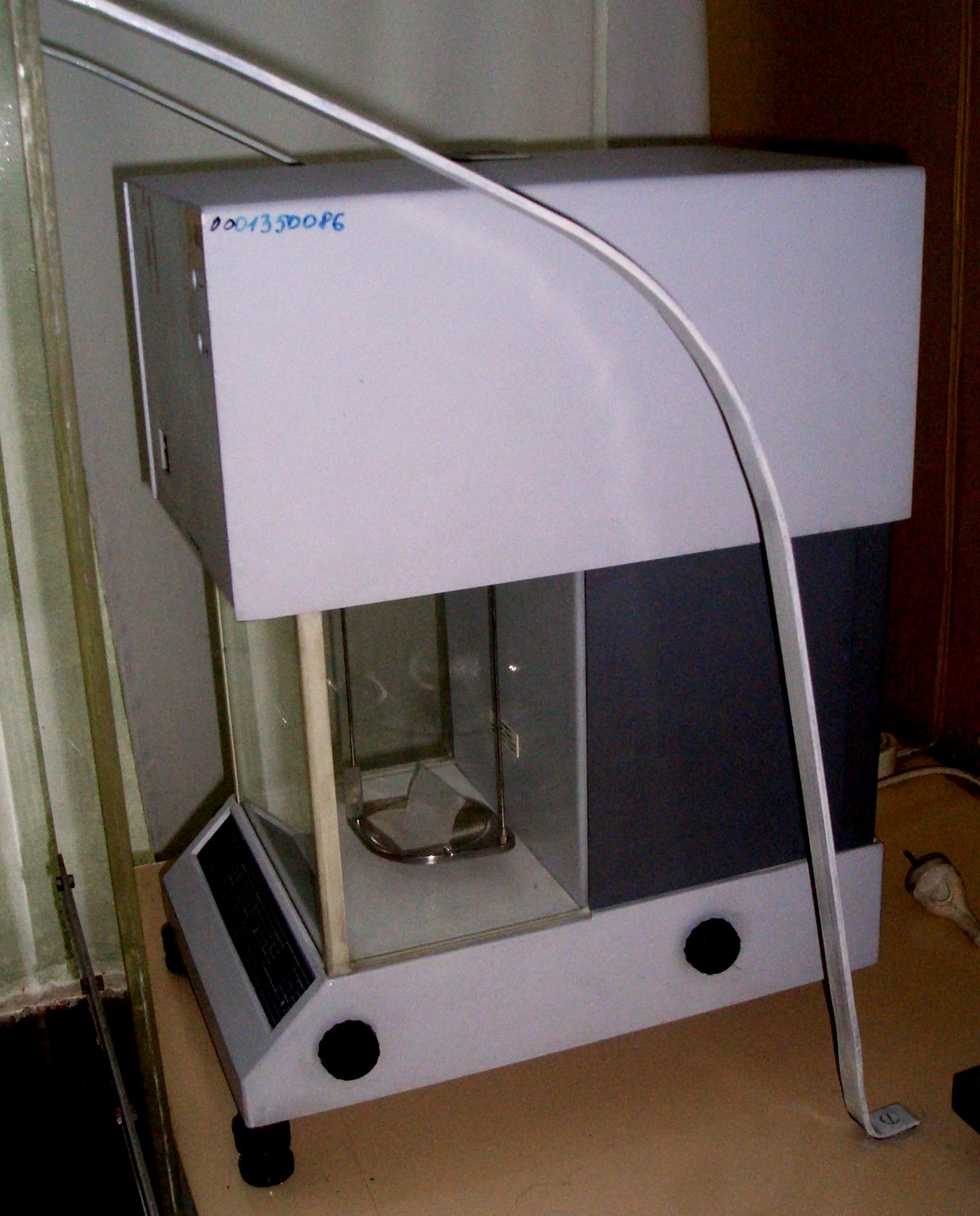

Рис12. Аналитические весы для взвешивания инициирующих ВВ

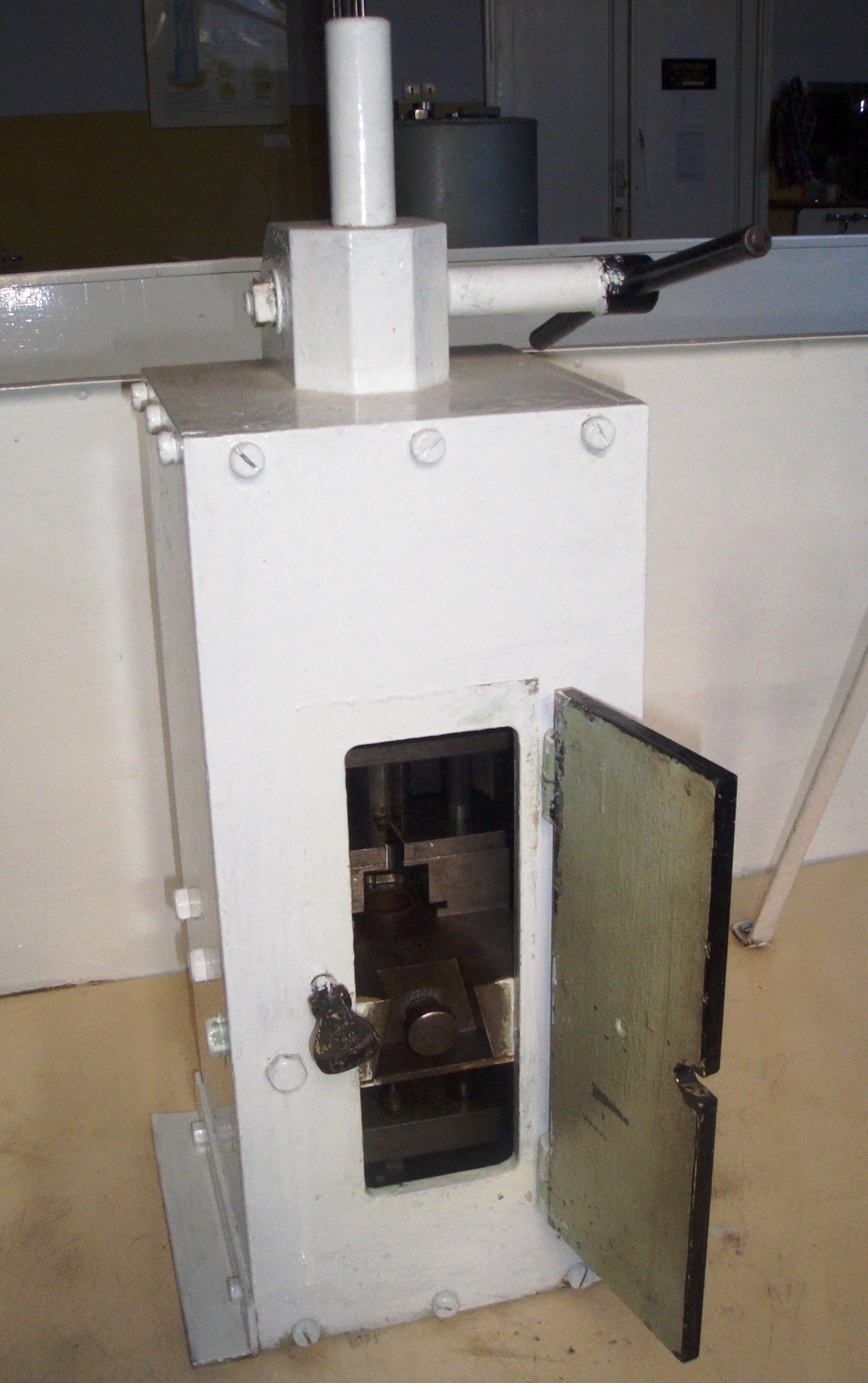

Рис. 13. Выталкиватель

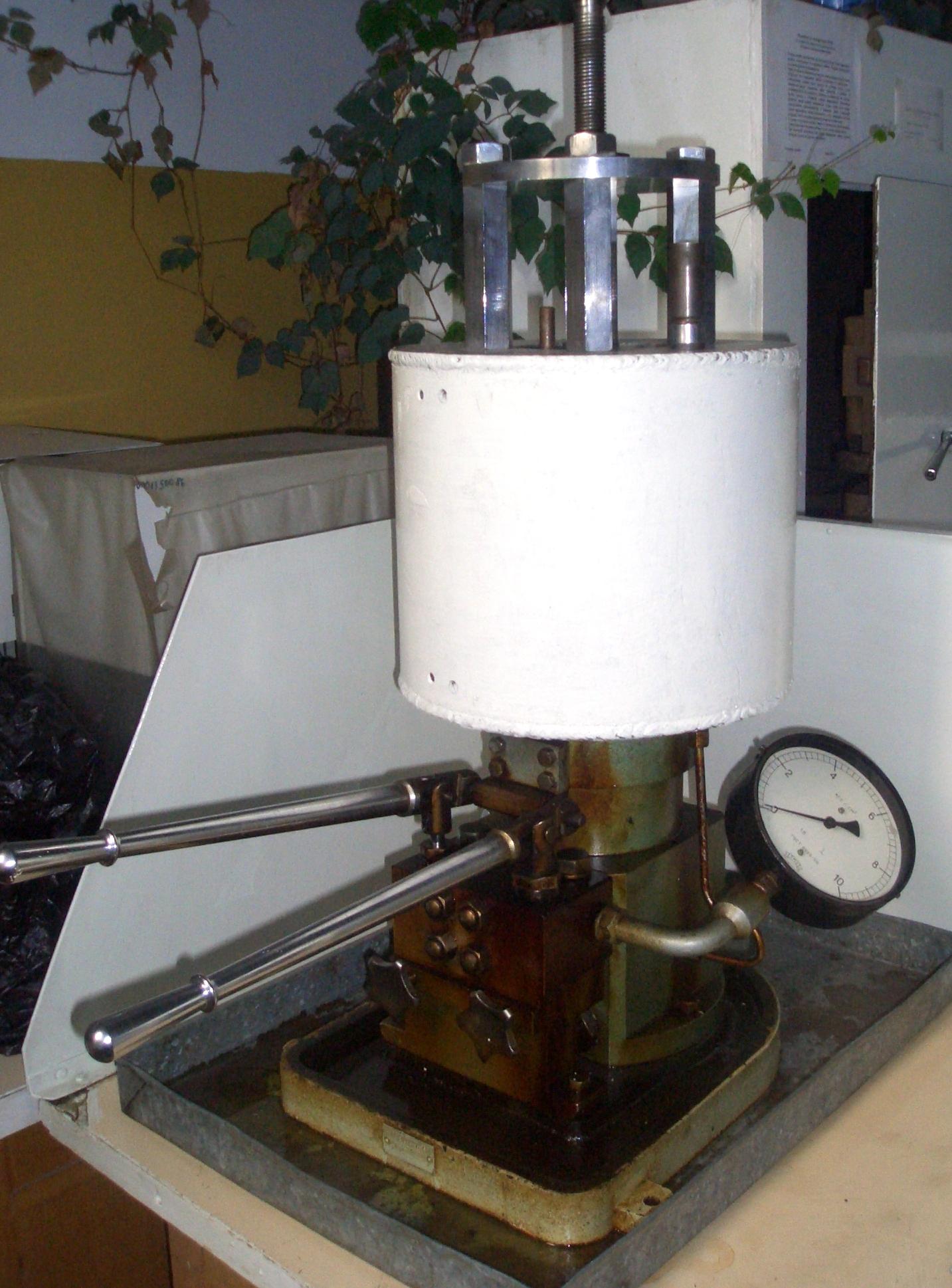

Рис. 14. Масляный пресс

Рис. 15. Обжимное устройство (цанговый прибор)

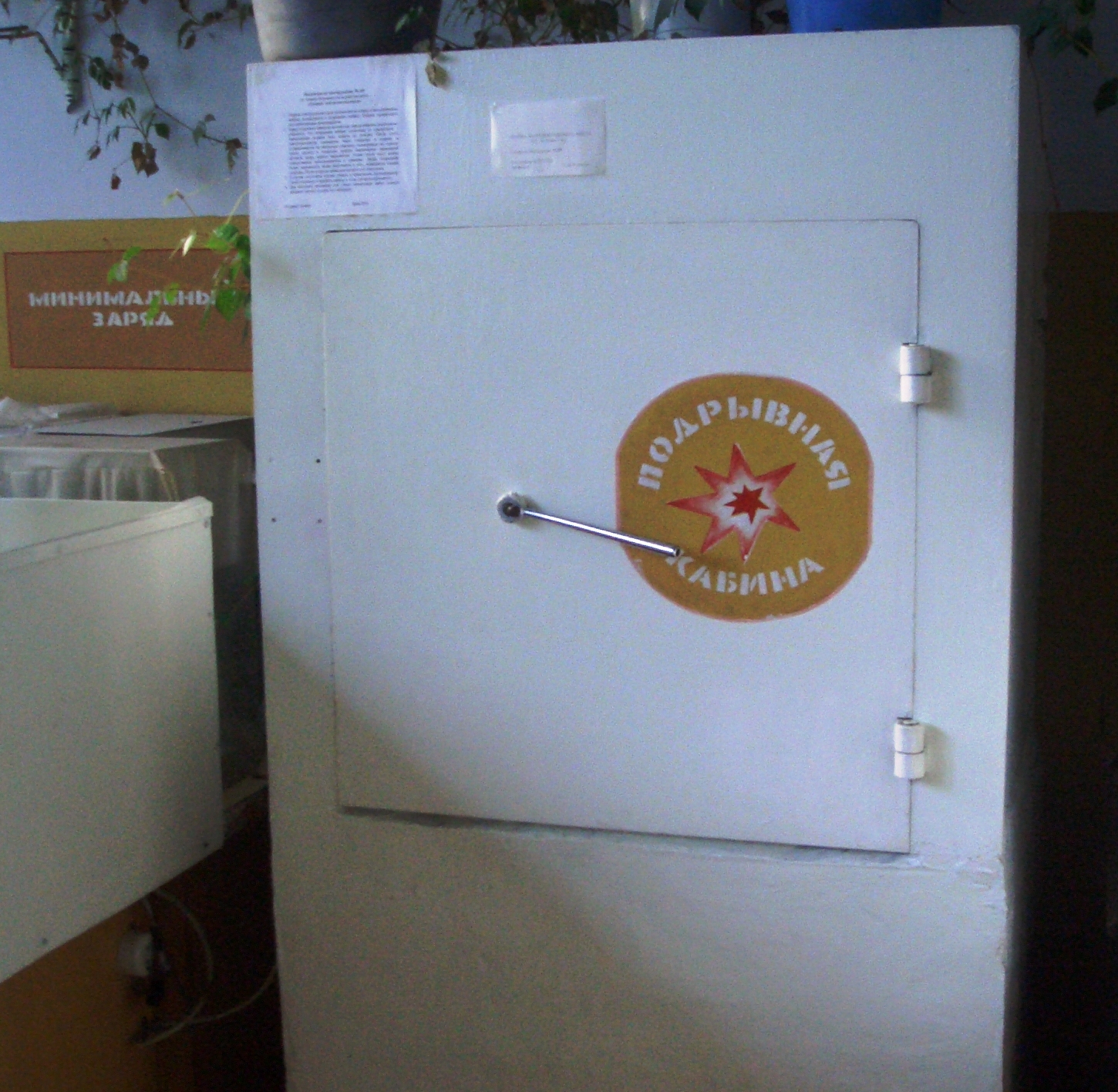

Рис. 16. Подрывная кабина

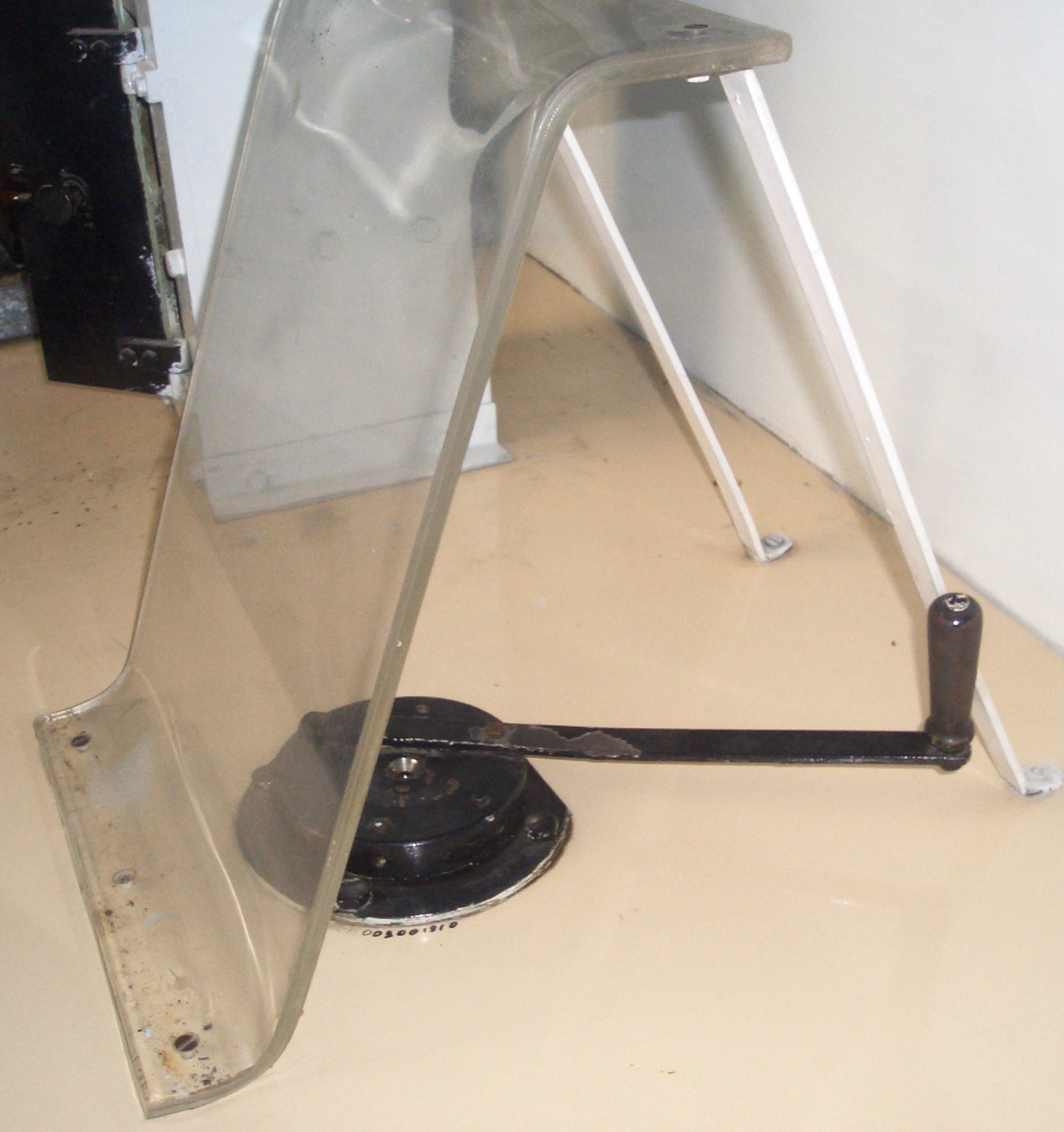

2.1.1 Расчет величины манометрического давления прессования

При проведении операции прессования задаются удельным давлением прессования (Р_.). Для контроля процесса прессования необходимо знать манометрическое давление прессования (Р _ман).

Допустим требуется запрессовать ВВ под давлением Р кг/см² . Если площадь прессующего пуансона S₁ см² то сила F в кг, приложенная к пуансону будет равна: F = P × S₁.

Если площадь плунжера пресса равна S₂ см² , то для обеспечения необходи­мой силы- жидкость в прессе должна давить на каждый квадратный сантиметр плунжера, с давлением, равным манометрическому Р _ман:

P_ман = F / S₂ = P× S₁ / S₂

Так как S = d²/4 , то обозначим: d₁-диаметр пуансона и d₂ –диаметр плунжера и получим:

Р_ман = P × d²₁ / d²₂ ; d²₁ / d²₂ = 0,00338

Таким образом, манометрическое давление - это то давление, с которым жидкость должна давить на плунжер пресса, чтобы обеспечить заданное давление прессования при данной конструкции пресса. Отметим, что в наших прессах d₁=6,4 мм, d₂=110 мм.

Удельное давление прессования ВВ задает­ся преподавателем отдельно для ИВВ и БВВ.

3. Порядок выполнения лабораторной работы

3.1 Подготовка к лабораторной работе

3.1.1. Ознакомьтесь с методическими указаниями, правилами техники безопасности и получите инструктаж у преподавателя с записью в журнале инструктажа.

3.1.2. Получите письменное задание и произведите расчет монометрического давления прессования для БВВ и ИВВ.

3.1.3. Получите у лаборанта необходимые ВВ, гильзу капсюля- детонатора КД - 8С в коробочке-подставке и кальковую коробочку для ссыпки ВВ.
