1.2.3 Электродетонаторы короткозамедленного и замедленного действия

На основе КД-8С промышленностью выпускаются подрывные электродетонаторы различного назначения и устройства. Типичным представителем этого вида средств инициирования промышленных ВВ является электродетонатор ЭД-3-Н, который состоит из капсюля-детонатора КД-8С, в колпачок которого перед зарядом ИВВ запрессован замедляющий пиротехнический состав (ПС) и закреплен электровоспламенитель. Внешний вид электродетонатора и схема его устройства приведены на рис. 7 и 8.

Э

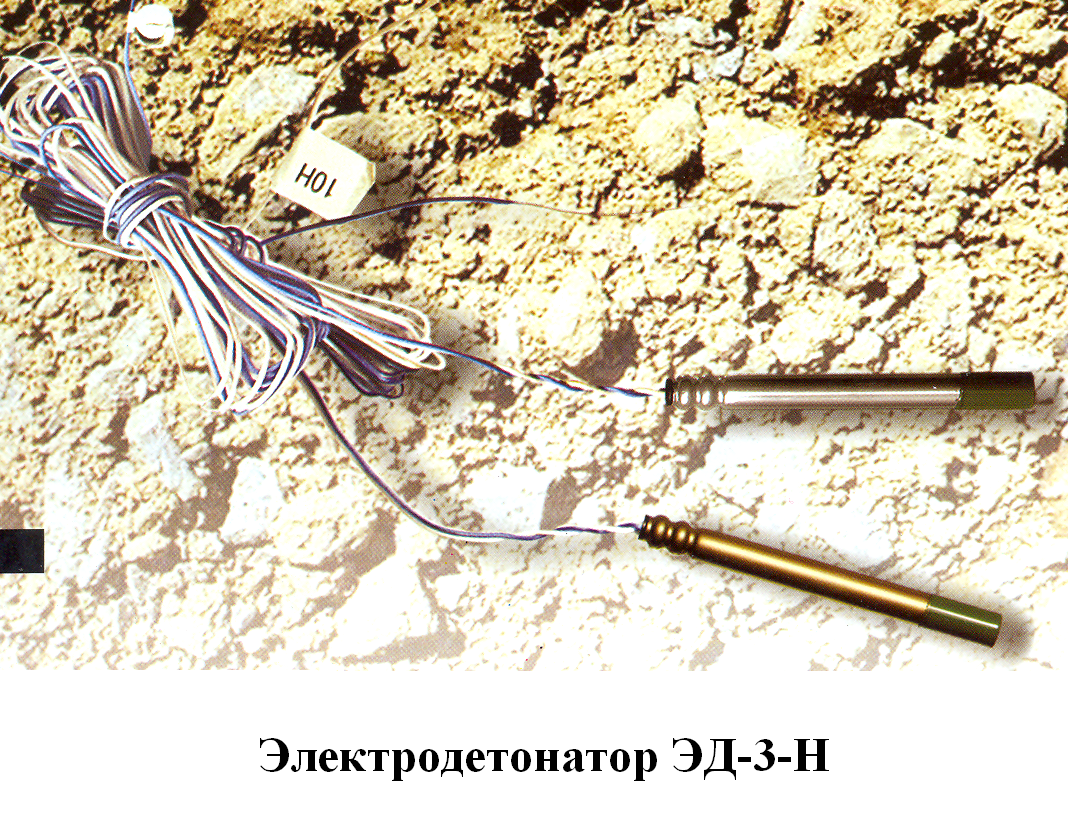

Рис. 7. Электродетонаторы подрывные короткозамедленного и замедленного действия ЭД-З-Н

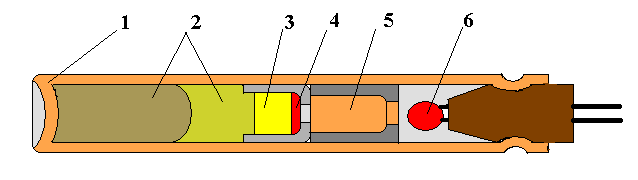

1-гильза; 2-БВВ; 3-ИВВ; 4-шелковый кружок; 5-замедлитель; 6-электровоспламенитель

Рис. 8

Электродетонатор ЭД-З-Н

Д этого типа предназначены для электрического взрывания больших серий зарядов ВВ в сухих и обводненных условиях.

При взрывании эти ЭД инициируют заряды не одновременно, а в заданной последовательности, что обеспечивает лучшее использование энергии взрыва ВВ. Это означает, например, что улучшается дробление почвы, повышается безопасность работ, уменьшается интенсивность сейсмических волн.

Промышленностью выпускается ЭД-3-Н двадцати трех серий замедления, с номинальным временем замедления от 20 до 10000 мс. Заданное время срабатывания ЭД обеспечивают подбором высоты и плотности столбика замедлителя ПС или изменением его рецептуры.

Номер серии ЭД-3Н указывается на бирке, прикрепленной к проводам, а для различия серий замедления ЭД окрашивают дно или дульце гильзы изделия эмалью соответствующего цвета. Гарантийный срок хранения ЭД-3-Н 2 года.

1.3 Методы испытания подрывных кд

Различные методы испытаний КД по способу оценки инициирующего действия можно разделить на две группы: прямые и косвенные.

Прямым способом определяют непосредственно инициирующее действие капсюля-детонатора по отношению к стандартному БВВ, различной степени флегматизации. Максимальное содержание флегматизатора при котором капсюль-детонатор с инициатором еще вызывает полный взрыв БВВ, слу­жит мерой инициирующего действия ИВВ.

Для испытаний заряд тротила около 2 г помещают в медную оболочку. В углубление заряда устанавливают гильзу с ИВВ и подрывают на свинцо­вой пластине. Потеря веса пластины после взрыва указывает на степень детонации. Результаты наносят на график в координатах: потеря веса пластины (m), содержание флегматизатора (%) (Рис. 9).

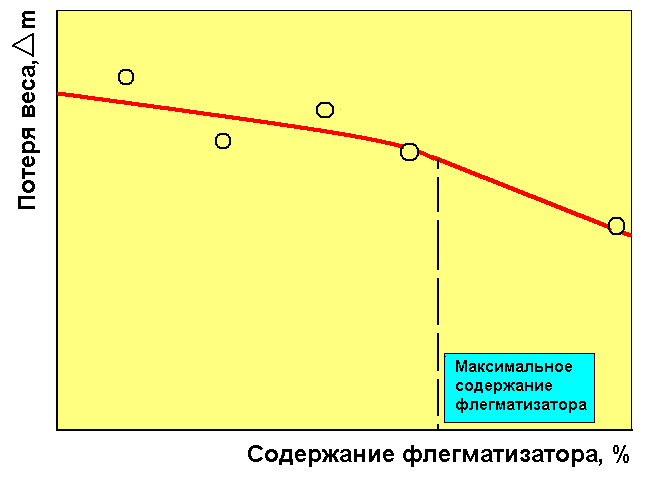

Рис. 9. Влияние содержания флегматизатора в БВВ на инициирующее действие ИВВ

По перегибу графика устанавливают максимальное содержание флегматизатора, при котором еще получается полный взрыв флегматизированного БВВ.

Прямой метод дает удовлетворитель­ные результаты и позволяет надежно классифицировать капсюли-детонаторы по их инициирующей способности. Однако техническое оформление метода является сложным, поэтому применяется он только в научно-исследовательских целях.

К косвенным методам относятся гвозде­вая и песочная пробы, испытания КД на свинцовых пластинах.

В гвоздевой пробе КД привязывают к гвоздю. При взрыве гвоздь изгибается. Угол изгиба служит характеристикой дей­ствия КД. Чем больше угол, тем больше инициирующая способность. Проба проста в исполнении, но в виду неодно­родности гвоздей дает при параллельных испытаниях большие колебания в результатах.

В песочной пробе КД взрывают в специальной стальной бомбе, запол­ненной песком с определенными размерами зерен. Количество раздроблен­ного взрывом песка, определяемого ситовым анализом после опыта, харак­теризует действие КД.

Испытания на свинцовых пластинах производят путем взрывания КД, вертикально установленного на свинцовой пластине толщиной 5 мм. Раз­меры образующегося отверстия характеризует действие КД. В случае полной детонации в пластине образуется сквозное отверстие, диаметр кото­рого равен диаметру гильзы КД. При неполной детонации пластина может быть не пробита или образуется отверстие с диаметром меньше диаметра гильзы. Увеличивая или уменьшая заряд ИВВ, находят минимальное количество его (минимальный заряд), которое обеспечивает диаметр пробития, примерно равный или чуть больше диаметра гильзы.

Испытания КД на свинцовых пластинах получили широкое распростране­ние ввиду своей простоты и сравнительной дешевизны. Они не имеют стро­гого научного обоснования, но дают наглядное представление о мощности КД и поэтому могут быть использованы в заводских условиях для текущего контроля качества КД при их изготовлении, проверке их состояния в про­цессе хранения на складах и в качестве приемочной пробы. Именно этот метод положен в основу данной лабораторной работы.
