1. Назначение программы

Наименование: «Программа Стеганографического Сокрытия Информации в Неупакованных Файлах Изображений в Форматах Без Сжатия».

Данная программа позволяет скрывать произвольную пользовательскую информацию в неупакованных файлах изображения в форматах без сжатия, без внесения существенных изменений в внешний вид изображения и без изменения его размеров, и извлекать скрытую информацию.

2. Требования

1. Требования к техническим средствам

Необходимый процессор	Рекомендуемый процессор	Памяти на жестком диске	Минимальный объем ОЗУ
Pentium II 450 MHz	Pentium 4 или с более высоким быстродействием	200 Mb	256 Mb

• USB-порт

• Клавиатура и мышь Microsoft или совместимое указывающее устройство

• Привод CD-RW/DVD-RW

2. Требования к информационной и программной совместимости

• ОС Microsoft Windows XP SP3 или более новая.

• Всё остальное необходимое ПО будет установлено вместе с самой программой.

• Формат входных/выходных данных при сохранении и открытии файла: *.bmp, *.rle, *.dib.

3. Установка

1. Установка программы

1. Запустить файл setup.exe и ознакомиться с правилами установки

Рис. 1

2. Выбрать путь для установки

Рис. 2

3. Ознакомиться с информацией о программе.

Рис. 3

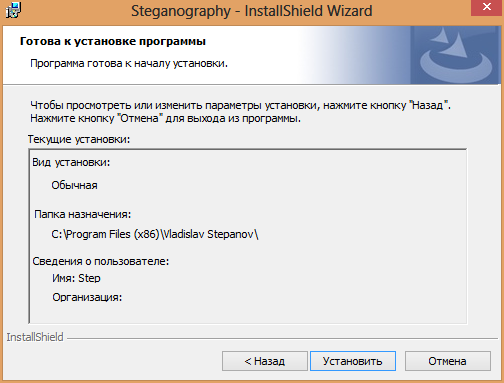

4. Подтвердить введённые данные.

Рис. 4

5. Дождаться до конца инсталляции

Рис. 5

2. Работа с программой

1. Запустить программу с помощью ярлыка на рабочем столе

Рис. 6

2. При запуске программы появляется всплывающее окно (Splash screen)

Рис. 7

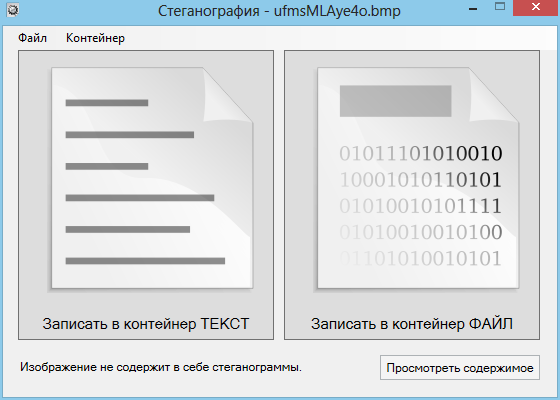

6. Затем выводится основное окно программы

Рис. 8

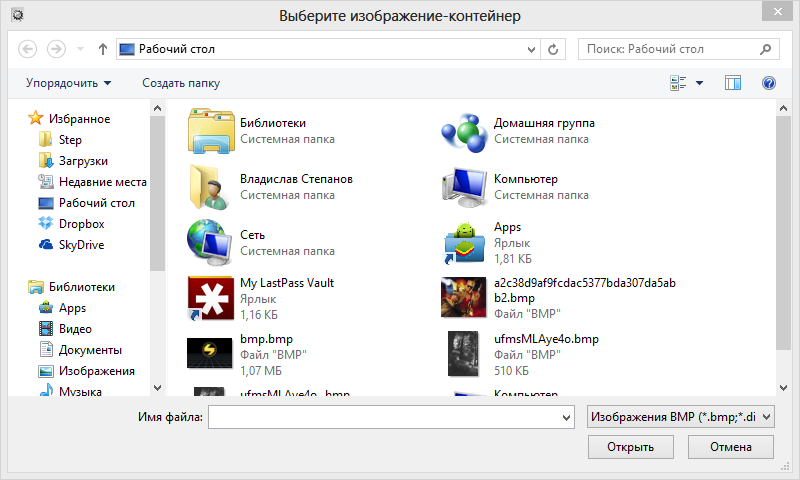

7. При нажатии на кнопку «Выбрать изображение-контейнер» открывается диалоговое окно для выбора необходимого изображения в формате BMP.

Рис. 9

8. При выборе файла, формата BMP, но не соответсвующего стандартам формата BMP возникает сообщение с предложением выбрать другой файл

Рис. 10

9. При выборе подходящего файла, форма переключается в режим работы с файлом-контейнером

Рис. 11. В нижнем левом углу находится информация о текущем содержимом файла-контейнера.

3. Запись стеганограмм Запись текстового сообщения:

1. Для записи текста в стеганограмму в качестве сообщения, необходимо нажать на кнопку «Записать в контейнер ТЕКСТ».

10. Открывается форма ввода текстового сообщения, в которую можно записать своё сообщение. Форма содержит информацию о максимально возможном размере сообщения, средство для регулирования числа последних бит в каждом байте, в которые будет осуществляться запись (повышает верхний предел количества передаваемой информации, но повышает заметность изменений), и необязательное поле для ввода пароля.

Рис. 12. Форма ввода текстовых сообщений. «жизнь прекрасна.» - пример пользовательского ввода.

11. После ввода сообщения и, при необходимости, пароля, и нажатия на кнопку «Запись» осуществляется запись текстового сообщения в файл-контейнер. По завершению записи файл-контейнер полностью готов к передаче.

Рис. 13

12. Осуществляется возврат к основной форме. Как можно видеть, информация о содержимом контейнера обновилась.

Рис. 14

13. Теперь передадим этот файл-контейнер на другой ПК, и откроем его на нём через программу «Стеганография». При нажатии на кнопку «Просмотреть содержимое» открывается окно с введённым сообщением, таким образом запись мы можем видеть, что запись действительно была осуществлена.

Рис. 15

Просмотр сообщения, защищённого паролем протестирован в отдельном разделе.

14. При необходимости можно нажать кнопку «Редактировать сообщение», после чего будет открыта форма добавления текста, с уже введённым туда текущим текстом сообщения.

Рис. 16
