6 Требования к оформлению графической части

1. Виды обозначения документов

Графический материал курсового проекта представляется в виде чертежей, схем, графиков и т.д. формата А4. Содержание чертежей определяется видом курсового проекта.

Рекомендуются следующие виды чертежей, схем, графиков:

• UML-диаграммы, IDEF0-диаграммы, и т.п.;

• структурная схема БД, логическая модель данных и др.

Графический материал курсового проекта должен быть оформлен в соответствии с ЕСКД, а также требованиями действующих ГОСТов. Графический материал (схемы, перечень элементов) может выноситься в приложения.

Обозначение документа в основной надписи производится в соответствии со следующей схемой:

XXXXXХХХ.XXХ.XXХXX

1 2 3

где 1 – условный код документа, состоящий:

• из обозначения вида КП – для курсовых проектов;

• номера группы (например, П41);

• номера учащегося по приказу на курсовое проектирование (трёхзначное число);

2 – классификационная характеристика – цифровое обозначение вида курсового проекта:

• первая цифра определяет вид КП:

1. – проекты прикладного характера;

2. – программно-педагогические проекты;

3. – исследовательские проекты;

4. – инженерно-технические расчеты.

• следующие две цифры конкретизируют тематику проектов:

• 01 – программные компоненты системного назначения;

• 02 – базы данных;

• 03 – интернет-приложения;

• 04 – расчетные задачи;

• 05 – программная реализация математических моделей;

• 06 – компьютерные игры;

• 07 – автоматизированные рабочие места;

• 08 – информационно-справочные системы;

• 09 – специальные программы индивидуального обучения и контроля знаний.

3 – код:

• код структурной составляющей документа:

060 – 069 – графические документы;

081 – пояснительная записка.

• код документа:

ПЗ – пояснительная записка.

Основные надписи располагаются в правом нижнем углу документов вдоль короткой стороны листа.

Различаются:

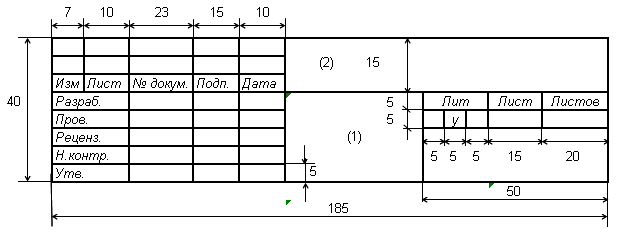

• основная надпись для первого листа текстового документа, представленная на рисунке 4.

Рисунок 4 – Основная надпись для первого листа текстового документа

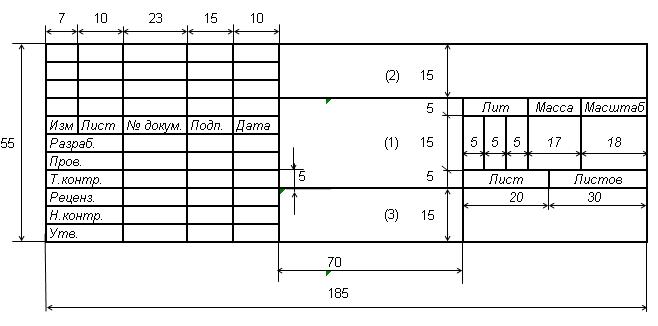

• основная надпись для первого листа графического документа представленная на рисунке 5.

Рисунок 5 – Основная надпись для первого листа графического документа

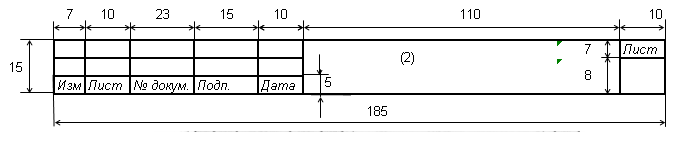

Основная надпись для всех последующих листов текстовых и графических документов, представлена на рисунке 6.

В случае, когда в графическую часть выносится плакат, штамп размещается на оборотной стороне листа.

Рисунок 6 – Основная надпись для всех последующих листов текстовых и графических документов

В графах основной надписи указывают:

– в графе 1 – наименование программы и тип документа. Типы документов дипломного проекта (работы), например, «Пояснительная записка», «Плакат», «Диаграмма деятельности», «Функциональная диаграмма» и т.д.;

– в графе 2 – обозначение документа;

– графа 3 для данных специальностей не заполняется.

6.2 Виды uml-диаграмм

В качестве графической части могут выступать следующие виды UML диаграмм:

• диаграмма классов;

• диаграмма вариантов использования;

• диаграмма последовательности;

• диаграмма взаимодействия;

• диаграмма состояний;

• диаграмма деятельности.

В качестве графической части при проектировании базы данных могут выступать диаграмма «Сущность-связь» (логическая модель данных), физическая структура БД (взаимодействие таблиц).
