2. Найти среднее арифметическое результатов наблюдений, то

3. Найти среднеквадратическое отклонение результатов наб­людений

где i -ый результат наблюдения

А - среднее арифметическое результатов наблюдений,

п - число результатов наблюдений,

наблюдений.

4. Сравнить результаты экспериментов с теоретическими за­висимостями (1), (2) и (3) и оценить погрешности этих формул.

Указать основные составляющие погрешностей экспериментов.

Содержание отчета

1. Наименование работы.

2. Цель работы.

3. Схема экспериментальной установки.

4. Результаты измерений, расчеты, графики, осциллограммы, погрешности измерений.

5. Выводы: сравнительный анализ полученных результатов с теоретическими положениями.

есть каждая точка на зависимости Q⁺=f(W) находится путем

обработки n измерений

S_x - оценка среднеквадратического отклонения результатов

Правила эксплуатации вакуумного оборудования экспериментальной установки

1. Состав вакуумного оборудования.

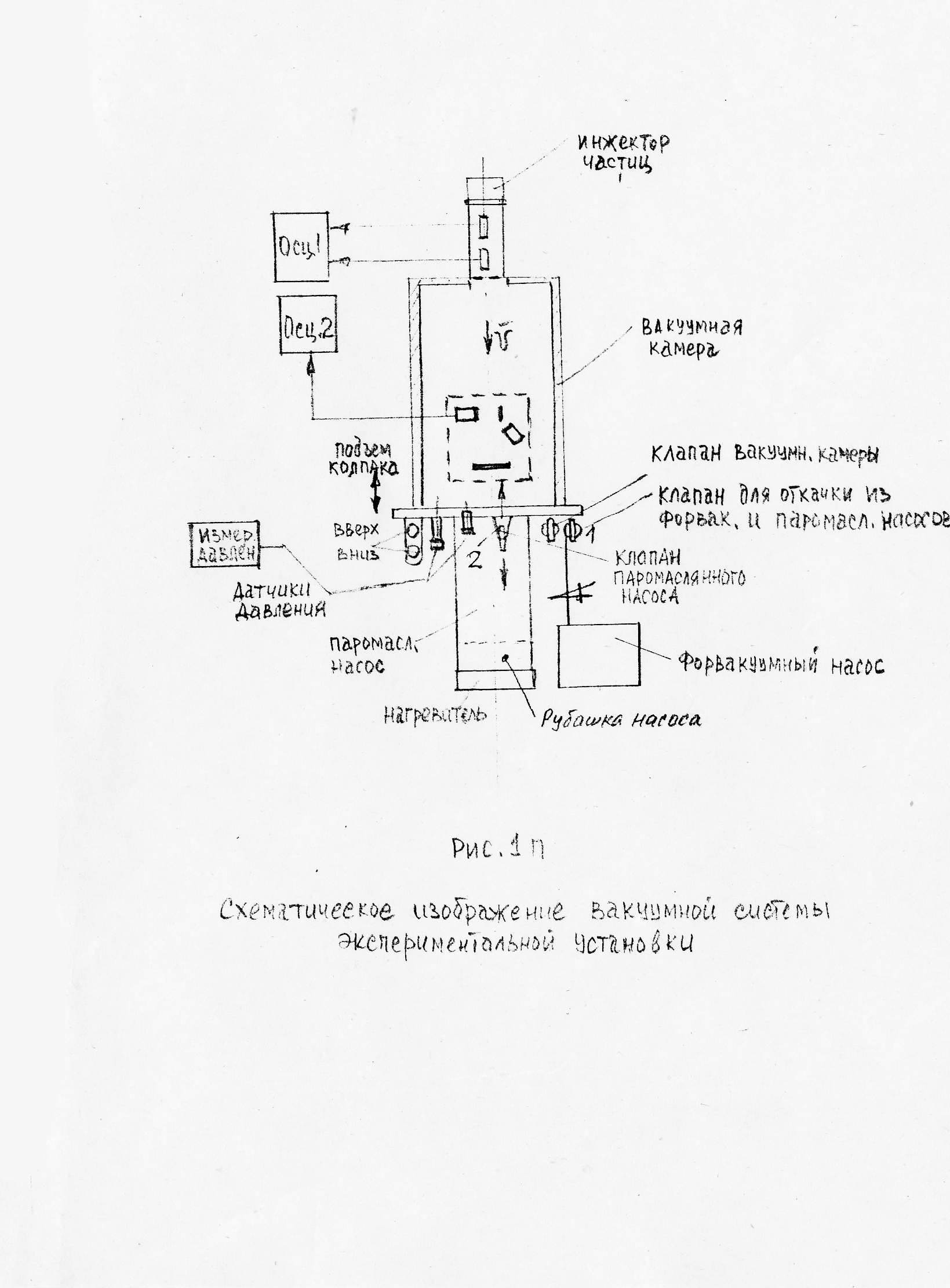

В состав вакуумной установки (Рис.1П) входит:

1. Вакуумная камера.

2. Форвакуумный насос.

3. Паромаслянный насос.

4. Клапан вакуумной камеры.

5. Клапан для откачки воздуха из паромаслянного насоса.

6. Клапан паромасляного насоса.

7. Пусковые кнопки для обеспечения перемещения вакуумной камеры вверх и вниз.

8. Датчики давления (термопары и ионизационная лампы).

9. Измеритель давления в камере и системе откачки.

10. Нагреватель паромаслянного насоса.

Порядок эксплуатации вакуумной системы.

1. Включить форвакуумный; насос. При этом через несколько минут клапан для откачик воздуха из паромаслянного насоса необ­ходимо открыть (повернуть на 90 град, против часовой стрелки и поднять до упора на себя). В этом случае производится откачка из паромаслянного насоса.

2. Через несколько минут включить питание измерителя дав­ления (касается только его термопарного датчика). (Включение ионизационного датчика на этом этапе не допускается).

3. Включить питание нагревателя паром насоса. Клапан паромаслянного насоса должен находиться в положении рукояткой вниз, что соответствует изоляции вакуумной камеры от паромаслянного насоса.

Примечание: категорически не допускается одновременно отк­рывать клапаны вакуумной камеры и паромаслянного насоса.

4. Произвести откачку воздуха из вакуумной камеры. Для этого необходимо закрыть клапан паромаслянного насоса 1 и отк­рыть клапан вакуумной камеры.

5. При достижении в вакуумной камере давления ~ мм. рт.ст. и разогреве паромаслянного насоса (время разогрева ~ 45 минут) закрыть клапан вакуумной камеры и открыть клапан откачки из паромаслянного насоса 1, после чего открыть клапан паро-

маслянного насоса 2 (ручку клапана поднять верх). При этом дальнейшая откачка из вакуумной камеры производится с помощью паромаслянного насоса.

6. При достижении степени вакуума менее мм.рт.ст. наблюдать по стрелке вакууметра, она должна зашкалить) включить нагреватель ионизационного датчика и через 10 минут переключить на режим измерения. Экспериментальная установка готова к работе

при остаточном давлении в камере ~ 5x мм.рт.ст. После этого допускается включение инжектора частиц.

Порядок выключения вакуумной установки.

1. Проверить выключение инжектора частиц.

2. Выключить измеритель вакуума.

3. Закрыть клапан 2 поворотом ручки вниз.

4. Выключить нагреватель паромаслянного насоса.

5. Проверить температуру рубашки паромаслянного насоса - она должна быть на более 50 С.

6. Закрыть клапан 1.

7. Выключить форвакуумный насос.

8. Напустить воздух в систему форвакуумного насоса нажати­ем кнопки или Занять вакуумный шланг форвакуумного насоса.

1. Объяснить принципы работы ионизационного преобразователя.

2. Объяснить методику проведения экспериментов.

3. Какие механизмы образования ионов при высокоскоростном ударе?

4. Как можно определить скорость частицы по измеренному ионному импульсу?

5. Почему в качестве приемника используется вторичноэлект­ронный умножитель?

6. Чем объясняется использование зависимости в широком динамическом диапазоне скоростей?

7. Каким образом уменьшается зависимость измеряемых пара­метров от места соударения в ионизационном преобразователе.

Литература

1. Семкин Н. Д. Исследование характеристик пылевых частиц с помощью электростатического ускорителя. ВИНИТИ 1 6709-В87, Куй­бышев, 1986,41с.

2. Семкин Н. Д., Юсупов Г. Я., Гришин В. К. Расчет ионного спектра, образованного ударной плазмой во времяпролетном масс-спектрометре // В ст. научн.трудов "Методы обработки и отоб­ражения информации в радиотехнических устройствах", Куйбы­шев, 1985.

3. Зельдович Я. Б., Райзер Ю. П. Физика ударных волн и высо­котемпературных гидродинамических явлений. Изд-во Наука, Моск­ва, 1966.
