26. Основные элементы металлического каркаса одноэтажного здания.

Каркас - несущая основа здания, которая состоит из поперечных и продольных элементов. Поперечные элементы - рамы воспринимают нагрузки от стен, покрытий, перекрытий (в многоэтажных зданиях), снега, кранов, ветра, действующего на наружные стены и фонари, а также нагрузки от навесных стен.

Основные элементы каркаса - рамы. Они состоят из колонн и несущих конструкций покрытий - балок или ферм, длинномерных настилов и пр. Эти элементы соединяют в узлах шарнирно с помощью металлических закладных деталей, анкерных болтов и сварки. Рамы собирают из типовых элементов заводского изготовления. Другие элементы каркаса - фундаментные, обвязочные и подкрановые балки и подстропильные конструкции. Они обеспечивают устойчивость рам и воспринимают нагрузки от ветра, действующего на стены здания и фонари, а также нагрузки от кранов. Каркасы проектируют железобетонными, металлическими и смешанными. При строительстве промышленных зданий в большинстве случаев применяют железобетонные каркасы. Фундаменты. Под колонны каркаса зданий устраивают фундаменты из железобетона в сборном или монолитном исполнении. Проектируют их, как правило, ступенчатой формы.

27. Основные элементы сборного железобетонного каркаса.

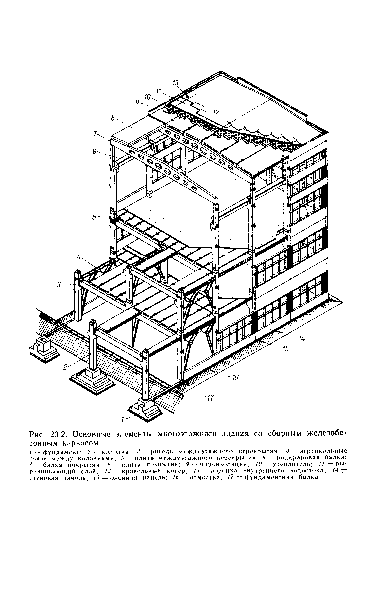

/ — фундамент; 2 — колонна; 3 — ригель междуэтажного перекрытия; 4 — вертикальные связи между колоннами; 5 — плита междуэтажного перекрытия; 6—подкрановая балка; 7— балка покрытия; 8 — плита покрытия; 9— пароизоляция; 10— утеплитель; 11 — выравнивающий слой; 12 — кровельный ковер; 13 — воронка внутреннего водостока; 14 —-стеновая панель; /5 —оконная панель; 16 — отмостка; 17 — фундаментная балка

28. Открытые распределительные устройства.

Открытое распределительное устройство (ОРУ) — распределительное устройство, оборудование которого располагается на открытом воздухе. Все элементы ОРУ размещаются на бетонных или металлических основаниях. Расстояния между элементами выбираются согласно ПУЭ. На напряжении 110 кВ и выше под устройствами, которые используют для работы масло (масляные трансформаторы, выключатели, реакторы) создаются маслоприемники — заполненные гравием углубления. Эта мера направлена на снижение вероятности возникновения пожара и уменьшение повреждений при аварии на таких устройствах.

Сборные шины ОРУ могут выполняться как в виде жёстких труб, так и в виде гибких проводов. Жёсткие трубы крепятся на стойках с помощью опорных изоляторов, а гибкие подвешиваются на порталы с помощьюподвесных изоляторов.

Территория, на которой располагается ОРУ, в обязательном порядке огораживается.

[Преимущества

ОРУ позволяют использовать сколь угодно большие электрические устройства, чем, собственно, и обусловлено их применение на высоких классах напряжений.

Изготовление ОРУ не требует дополнительных затрат на строительство помещений.

ОРУ удобнее ЗРУ в плане расширения и модернизации

Возможно визуальное наблюдение всех аппаратов ОРУ

Недостатки

Эксплуатация ОРУ затруднена в неблагоприятных климатических условиях, кроме того, окружающая среда сильнее воздействует на элементы ОРУ, что приводит к их раннему износу.

ОРУ занимают намного больше места, чем ЗРУ.
