36. Технология возведения чугунной тюбинговой крепи вертикального ствола. Нарисовать схему чугунного тюбинга.
Возведение тюбинговой крепи. Как отмечалось ранее, тюбинговую крепь применяют в особо сложных горно-геологических условиях при строительстве стволов специальными способами.
Тюбинговую крепь возводят сверху вниз при совмещенной и параллельно-щитовой схемах проходки ствола и снизу вверх в пределах звена при последовательной и параллельной схемах.
Возведение тюбинговой крепи осуществляют в следующей последовательности: сегменты тюбингового кольца предварительно собирают на поверхности для контрольной проверки. Тюбинги к стволу доставляют на тележках по рельсовым путям или монорельсу. В ствол тюбинги спускают траверсой 2 (рис. 6.42), подвешенной на канате 5 подъемной машины. Затем -их перецепляют на другую траверсу 3, подвешенную на канате 4, и переводят в горизонтальное положение. Далее с помощью тельфера 7 тюбинг перемещают по кольцевому монорельсу 6 к месту установки, подводят под отверстия ранее навешенных тюбингов и соединяют с ними болтами. Окончательно затягивают болты после навески всех тюбингов кольца и проверки его по центральному и боковым отвесам. Затем в забое убирают породу на высоту очередного кольца тюбингов и в такой же последовательности навешивают тюбинговую крепь на полную высоту заходки. Опорные венцы при тюбинговой крепи располагают по длине ствола через каждые 15—40 м в зависимости от геологического строения пород и принятой технологической схемы проходки. Врубы под опорные венцы разделывают одновременно с проходкой ствола. Бетон для опорных венцов за тюбинговое кольцо подают через окна в тюбингах предвенцового кольца. К опорному кольцу подвешивают тюбинги нижерасположенного звена, а в верхнем звене осуществляют тампонаж затюбингового пространства цементно-песчаным раствором, подаваемым по шлангам в отверстия тюбингов. Тампонаж выполняют после устройства на торце нижнего тюбингового кольца пикотажного поддона из металлических сегментов и настила из досок. Настил делают для устранения падения раствора вниз. Работы по тампонажу ведут с подвесного полка. Для тампонажа применяют цементно-песчаный раствор 1:3 или 1:4, приготавливаемый на портландцементе или шлакопортландцементе {в агрессивных водах).
При возведении тюбинговой крепи сверху вниз и отсутствии опорных венцов или при высоте звена более 15 м тампонаж затюбингового пространства осуществляют через каждые 5—6 м. Нижнюю часть тампонируемого участка (на высоту 0,4-0,5 м) заполняют быстротвердеющим раствором и выдерживают его до схватывания. По окончании тампонажа выполняют гидроизоляцию швов между тюбингами быстротвердеющим расширяющимся цементом РЦ и БРЦ, а при наличии чугунных тюбингов—посредством свинцовой зачеканки. При просачивании воды и после заделки осуществляют повторную заделку швов. Для гидроизоляции болтовых отверстий в тюбингах применяют гидроизоляционные шайбы.
При установке тюбинговой крепи обычно работают четыре проходчика, из них двое заняты на приемке, перецепке и подвеске тюбингов, а двое—на центрировании кольца и затяжке болтов.

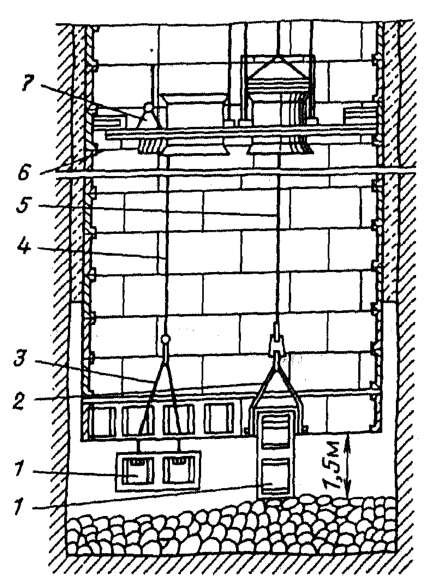

Рис. 6.42. Схематическое изображение возведения тюбинговой крепи сверху вниз при совмещенной схеме проходки стволов
