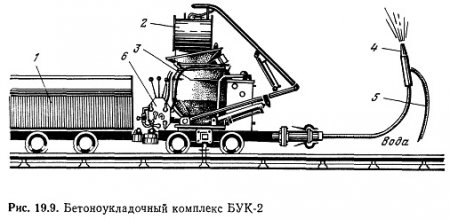

5. Набрызг-бетонная крепь: назначение, область применения и механизация при нанесении набрызг-бетона.
Набрызгбетонная крепь находит все большее распространение для крепления горизонтальных горноразведочных выработок. Эту крепь рекомендуется применять для поддержания трещиноватых и легковыветривающихся пород c f=7 и выше c целью предотвращения вывалов. Толщина крепи принимается одинаковой по всему периметру (почва не бетонируется) в зависимости от крепости пород в пределах 3—7 см. Применяют набрызгбетон марки не ниже М400. Возведение набрызгбетонной крепи производится бетономашинами БМ-60, БМ-68 и др. или с помощью бетоноукладочного комплекса БУК-2 или БУК-3. Бетоноукладочные комплексы предназначены для механизированной укладки бетонной смеси за опалубку и широко применяются для нанесения набрызгбетонной крепи — для безопалубочного бетонирования. При использовании комплекса БУК-2 для набрызгбетонного покрытия сухая бетонная смесь доставляется в рудничных вагонетках 1 и грузится грейферным грузчиком 2 в бетономашину 3, из которой по гибкому шлангу — бетоноводу поступает в сопло 4, где затворяется водой из водяной магистрали 5 (рис. 19.9).
Давление воды, подводимой в смесительную камеру сопла, несколько выше давления воздуха (на 0,1 МПа), который транспортирует сухую смесь из бетономашины. Комплекс БУК-2 имеет пульт управления 6, что значительно упрощает работу. Толщину набрызгбетонного покрытия определяют по формуле
где qн — интенсивность нормативного давления со стороны, которая определяется по формулам (17.13) или (17.14), Н; nп=1,2 — коэффициент перегрузки; mб — коэффициент условий работы для бетонной крепи, равный 0,85 для неармированного набрызгбетона и 1 для армированного (нанесенного на металлическую сетку); σр — расчетный предел прочности набрызгбетона при растяжении, равный для проектных марок бетона М300, М400, М500 соответственно 1,2; 1,4; 1,6 МПа при наличии армирования и 1; 1,2; 1,35 МПа при отсутствии его. При наличии у пород кровли запаса прочности (при nк>1) в формуле (19.11) следует ввести под знак радикала в знаменатель его значение.

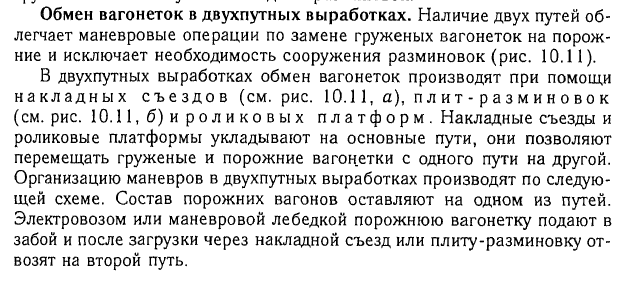

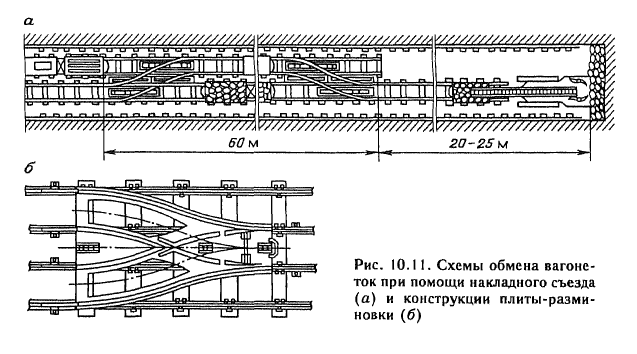

6. Обменно-транспортные операции при проведении двухпутевых выработок.
7. Организация работ при проведении горной выработки. Основные положения составления графиков организации работ.
График, изображающий последовательность и длительность отдельных процессов при цикличной организации производства в забое, принятом режиме работ и организации труда, когда обеспечивается выполнение определенного числа циклов в сутки.
График организации работ состоит из планограммы организации работ и эскиза положения забоя на начало каждой смены, графика выходов рабочих по сменам, таблицы технико-экономических показателей и условных обозначений, принятых в планограмме.
Планограмма организации работ для очистных забоев строится в двух проекциях (во времени и по длине лавы), для подготовительных забоев — в одной проекции (линейные).
Разновидностями Графика организации работ, применяемых в очистных забоях угольных шахт, являются жесткие и скользящие графики. Жесткий график характеризуется постоянной продолжительностью цикла в лаве, даже при изменяющихся горных и производственных условиях, и строгой привязкой отдельных рабочих процессов (в том числе подготовка лавы) к одному и тому же периоду суток. При скользящих графиках последовательность и интенсивность работ в забое сохраняются постоянными, продолжительность же отдельных операций и цикла в целом может изменяться при изменениях производственных условий. При этом по сравнению с работой по жесткому графику снижаются потери рабочего времени.
Графики бывают одноцикличные, двух-цикличные и многоцикличные по количеству циклов, выполняемых в течение одних суток. На шахтах наибольшее распространение получила организация производства с некратным количеством циклов в течение суток, когда перерывы в выемке угля для подготовки забоя к следующему циклу не преурочиваются к одному и тому же времени суток.
При добыче полезного ископаемого открытым способом различают График организации работ по-операционные, составляемые для отдельного рабочего места или агрегата, и комплексные — для забоя, участка и карьера в целом.
График организации работ в карьере обеспечивают правильную расстановку оборудования, увязку производственных возможностей отдельных звеньев, определяют место, время и объем путевых, ремонтных работ и другое.
