39. Формы поперечного сечения вертикальных стволов. Их применение. Нарисовать формы стволов.

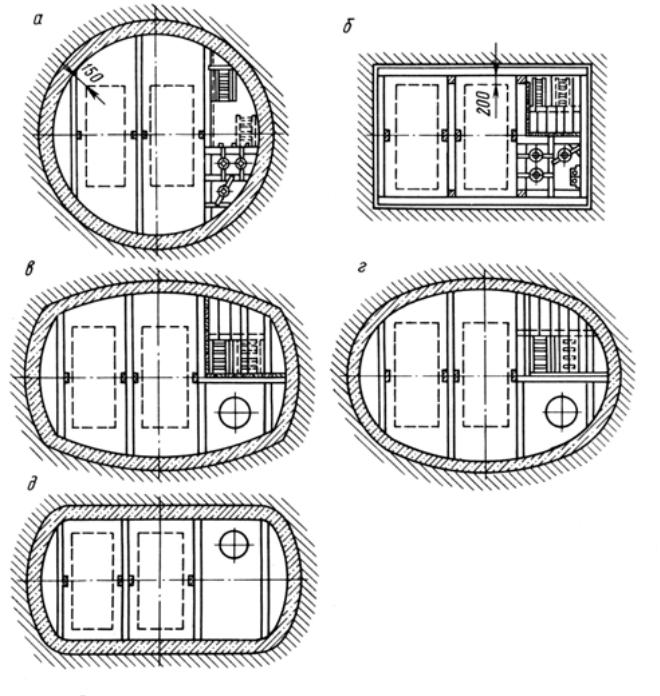

Стволы могут иметь круглую (рис.1.1,а), прямоугольную (рис.1.1,б), криволикую (рис.1.1,в), эллиптическую (рис.1.1,г) и прямоугольную с выпуклыми короткими сторонами (рис.1.1,д) формы.

Рациональность использования поперечного сечения ствола для размещения подъемных сосудов, лестничного отделения, труб и кабелей характеризуется отношением всей площади сечения ствола к полезной.

Для указанных форм сечения стволов это соотношение составляет: прямоугольная – 1, криволикая – 1,22, эллиптическая – 1,27, круглая – 1,3.

Несмотря на то, что прямоугольная форма позволяет наиболее рационально использовать площадь сечения ствола, она имеет ограниченное применение, так как обладает рядом существенных недостатков: низкой несущей способности крепи; большой трудоемкости высечки углов, особенно в крепких породах; сложности обеспечения водонепроницаемости и др.

Стволы эллиптической и прямоугольной с выпуклыми короткими сторонами форм применяют только при их реконструкции с заменой деревянной или металлической крепи на монолитную или железобетонную, когда необходимо сократить объем выемки породы.

Шахтные стволы круглой формы поперечного сечения более удобны для организации и механизации проходческих работ, обеспечивают наибольшую устойчивость вмещающего породного массива, лучше противостоят давлению горных пород и хорошо герметизируются. В связи с этим они получили наибольшее распространение в практике шахтного строительства, несмотря на то, что круглая площадь поперечного сечения используется наиболее нерационально по сравнению с другими формами.

Размеры поперечного сечения ствола определяют графическим методом с учетом площадей, занимаемых подъемными сосудами, лестничными отделением, трубами, армировкой, с соблюдением зазоров между ними, расстрелами и крепью ствола.

Графически найденную площадь поперечного сечения ствола проверяют по условиям проветривания шахты. При этом скорость движения воздушной струи не должна превышать норм, установленных Правилами безопасности.

Диаметры поперечного сечения ствола в отечественной горнодобывающей промышленности принимают равными от 4 до 8 м и кратными 0,5 м. В угольной промышленности установлен унифицированный ряд сечений стволов с диаметрами 6, 7 и 8 м. В случае необходимости проходят стволы с диаметром поперечного сечения в свету 8,5 м и более. В горно-химической промыш. в основном проходят стволы диаметром в свету 6,0-7,5 м.

При строительстве транспортных и гидротехнических сооружений предусматривают ство-лы с диаметром в свету 5-6 м. На гидроэлектростанциях шинные и подъемные стволы проектируют диаметром 4,5-5,5 м, уравнительные – 10-15 м. В промышленном строительстве проходят стволы диаметром 20-40 м, но небольшой глубины.

16. Классификация зданий и сооружений.

ГОРНОТЕХНИЧЕСКИЕ ЗДАНИЯ:

1. Здания производственного назначения

1. Технологические надшахтные комплексы (Комплексные производственные здания - блоки на поверхности предприятия образуются из примыкающих одна к другой по длине секций определенного технологического назначения; основой взаимного размещения секций в блоке является их функциональная связь в технологическом процессе производства).

2. Здания подъемных машин (3дания для установки шахтных подъемных машин сооружают в виде отдельного объекта поверхности или в качестве секций включают в блок зданий главного и вспомогательного стволов, каждое здание (секция) предназначается для установки одной или двух машин).

3. Комплексы обогатительных фабрик (Обогатительные фабрики – это промышленные предприятия, предназначенные для обработки полезных ископаемых с целью выделения из них товарной продукции с повышенным содержанием полезных минералов, а также с целью доведения до нужной кондиции по крупности и содержанию вредных примесей).

4. Брикетные фабрики (Б.ф. включают технологич-е оборудование для брикетирования углей с целью превращения малоценных мелкокусковых и пылевидных углей в высокосортное топливо в виде достаточно прочных кусков правильной формы).

2. Здания энергетического и вспомогательного назначения

1. Котельные (служат для обогревания отапливаемых зданий - АБК и т.д.)

2. Электроподстанции

3. Здания вентиляторов, калориферов и компрессоров

4. Шахтные мастерские

3. Административно-бытовые комбинаты

ГОРНОТЕХНИЧЕСКИЕ СООРУЖЕНИЯ:

1. Надшахтные копры.

2. Бункера (саморазгружающиеся ёмкости для сыпучих материалов (полезного ископаемого, породной массы, продуктов их переработки, закладочных строительных материалов и т. д.)).

3. Сооружения транспортного назначения.

1. Транспортные и коммуникационные галереи (Галереи – это закрытые горизонтальные или наклонные протяженные сооружения, соединяющие два здания и предназначенные для транспортирования, для прохода работающих, для прокладки трубопроводов, электрокабелей и других коммуникаций).

4. Прочие сооружения на поверхности

   1. Склады полезного ископаемого

   2. Лесные склады

   3. Отвалы пород

   4. Резервуары и отстойники

Общая классификация (хз какая именно нужна)

Горнотехнические здания классифицируются:

а) по архитектурным признакам;

б) по конструктивным признакам;

в) по назначению;

г) по капитальности;

д) по долговечности;

е) по огнестойкости

Из архитектурных признаков основными являются:

1. Число этажей в здании ( одноэтажные, двухэтажные, многоэтажные ).

2. Число пролетов в здании (однопролетные, многопролетные).

3. Характер расположения внутренних опор (здания пролетного типа, здания зального типа, здания ячейкового типа ).

4. Характер застройки ( здания сплошной застройки, здания павильонной застройки).

По конструктивным признакам горнотехнические здания подразделяются на:

- каркасные;

- бескаркасные;

- здания с неполным каркасом.

Здания по своему назначению подразделяются на:

- производственные;

- вспомогательные;

- энергетические;

- транспортные;

- санитарно - технические.

По долговечности, которая характеризуется сроком службы основных строительных конструкций горнотехнические здания подразделяются на три степени:

- сроком службы не менее 100 лет;

- сроком службы не менее 50 лет;

- сроком службы не менее 20 лет.

По огнестойкости, которая характеризуется степенью возгораемости и пределом огнестойкости строительных материалов и конструкций, горнотехнические здания подразделяются на пять степеней: I, II, III, IV, V.
