2. Основы проектирования общесудовых систем

2.1. Общие требования к общесудовым системам

Основные общие требования к общесудовым системам следующие:

1. Надежность в работе при всех условиях эксплуатации судна (крене, дифференте, качке);

2. Работоспособность при выходе из строя (повреждении) отдельных участков или механизмов;

3. Применение для изготовления систем стандартных и типовых унифицированных конструктивных элеменов, причем число типоразмеров их по возможности должно быть минималь­ным;

4. Приемлемые массогабаритные показатели;

5. Достаточная экономичность аппаратов и механизмов систем;

6. Стойкость применяемых материалов к коррозии и эрозии;

7. Удобство расположения механизмов и арматуры для обслуживания и ремонта;

8. Упрощение технологии изготовления и монтажа систем;

9. Минимальное число обслуживающего персонала, но с учетом экономически оправданной автоматизации;

10. Работа систем должна исключать возможность загрязнения акватории водами, содержащими остатки нефтепродуктов и дру­гих вредных веществ.

При проектировании и постройке систем судов следует руководствоваться требованиями Правил Морского Регистра.

2.2. Состав осс и условные графические обозначения элементов

Основными элементами судовых систем являются:

1) трубы и гибкие шланги;

2) путевая арматура для соединения труб и шлангов, для присоединения труб к насосам, вентиляторам, цистернам;

3) фасонные части трубопроводов, используемые для разветвления трубопроводных сетей и прохода труб через настилы судовых перекрытий;

4) арматура для открытия или закрытия проходов труб при пуске, остановке или регулировании работы системы, а также арматура для выпуска сред из труб и приема этих сред из помещений или емкостей;

5) гидравлические и газодувные машины, в состав которых входят насосы, вентиляторы и компрессоры, нагнетающие рабочие среды;

6) приводы управления арматурой, машинами и аппаратами;

7) контрольно-измерительные и сигнальные приборы;

8) приборы и аппараты для тепловой и влажностной обработки сред систем, очистки этих сред от нежелательных газов, жидкостей и других примесей;

9) цистерны, баллоны, расходные баки и другие емкости;

10) подвески и кронштейны для крепления труб и арматуры;

11) компенсаторы удлинений и сжатий труб под воздействием температур окружающих сред, а также при изгибах судовых конструкций;

12) протекторы для защиты труб и арматуры от разрушающего действия электрохимической коррозии.

Таблица 1

Условные обозначения элементов судовых систем

Элемент	Обозначение	Элемент	Обозначение
Насос (без конкретики)		Клапан проходной запорный
Центобежный насос		Угловой запорный клапан

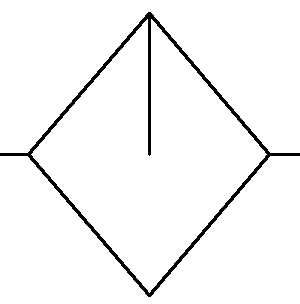

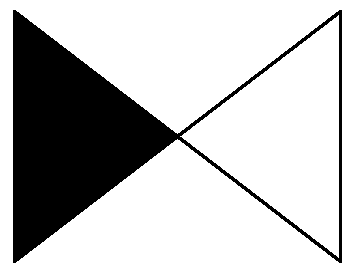

Фильтр (Грязевая коробка)		Проходной невозвратный
Сепаратор (водо-маслоотделитель)		Угловой невозвратный

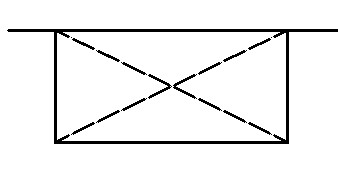

Кингстон приемный		Кингстон приемный отливной

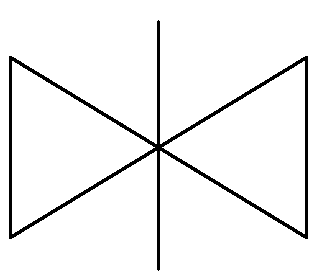

Кингстон отливной		Задвижка клинкетная

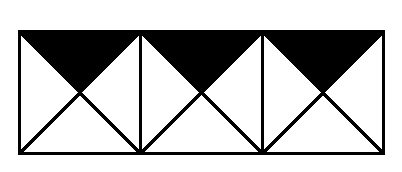

Коробка двухклапанная запорная		Коробка трехклапанная невозвратно-запорная
Ручной привод (маховик)		Соединения трубопроводов («Четвертник»)
Пересечение трубопроводов		Приемник с сеткой
Компенсатор линзовый		Цистерна в составе корпуса судна
