2.2. Расчет основных параметров монтажного крана
Расчет высоты крюка
Н=h0+hэ+hз+hс
h0=41,4 – (-0,3) = 41,8 м
- для ригеля: Hриг =41,4+0,3+1+0,5+6=48,9 м
- для колонны: Hкол=34,5+0,3+1+6,9+1=43,7 м
Исходя из требуемой высоты подъема крюка, выбираем кран 4-ой размерной группы с задним габаритом 5,5 м.
Расчет грузоподъемности
Q=Qэл + Qстр
- для колонны: Qкол=5+0,3=5,3 т
- для ригеля: Qриг=6,5+2·0,05+0,11=6,71 т
-для плиты: Qпл=3,2+0,11=3,31 т
-для стен. панели: Qпан=7,7+0,11=7,81 т
Расчет вылета стрелы
RA=4000+1000+440=5440 мм
Rкол=5440+24000=29440 мм
Rриг=5440+24000-6000=23440 мм
Rпл=5440+24000-1500=27940 мм
Rс.пан=5440+24000+240=29680 мм
Таблица 4. Требуемые параметры крана
№ |
Монтируемые элементы |
Высота крюка, м Hкр |
Вылет стрелы крана, м R |
Грузоподъёмность, т Qгр |
|
1 |
Колонны |
43,7 |
29,44 |
4,6 |
|
2 |
Ригели |
48,9 |
23,44 |
6,71 |
|
3 |
Плиты |
- |
27,94 |
3,31 |
|
4 |
Панели |
- |
29,68 |
7,81 |
|
2.3. Техническая и грузовая характеристики выбранного монтажного крана
|
Таблица 5. Техническая характеристика крана КБ 504.01 |
Наибольший грузовой момент |
280 |
Грузоподъемность |
|
Максимальная |
10 т |
При наибольшем вылете |
8 т |
Вылет |
|
Наибольший |
35 м |
При максимальной грузоподъемности |
28 м |
При наклонной стреле |
31 м |
Наименьший |
7,5 м |
Высота подъема |
|
При наибольшем вылете |
60 м |
При наклонной стреле (угол 300) |
75 м |
При наклонной стреле и наибольшей грузоподъемности |
70 |
Глубина опускания |
5 м |
Скорость |
|
Подъема груза максимальной массы |
60 м/мин |
Подъем при 2кратном полиспасте |
160 м/мин |
Плавной посадки |
3 м/мин |
Передвижение крана |
18 м/мин |
Передвижение тележки |
9,2 м/мин |
Частота вращения |
0,6 мин-1 |
Задний габарит |
5,5 м |
Колея |
7,5 х 8 |
Устан. мощность электродвигателя |
104,5 кВт |
Масса крана |
|
Конструктивная |
100 т |
Противовеса |
55 т |
Разработчик – ВНИИ СтройДорМаш.
Г
рузовая

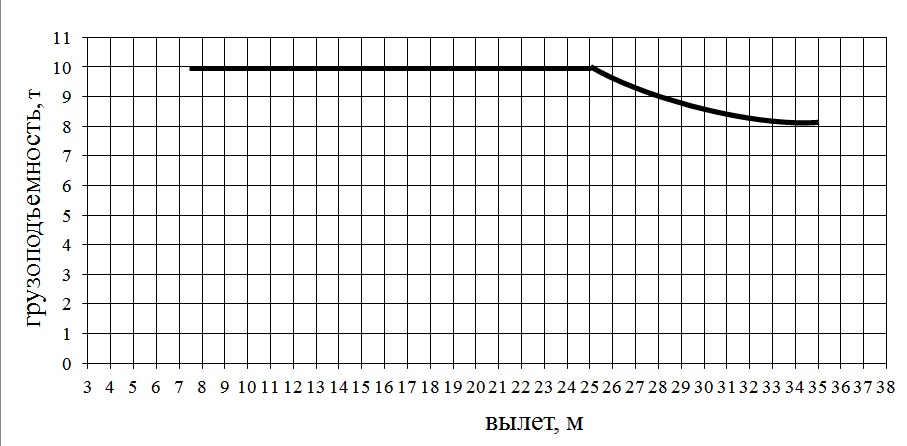

характеристика крана КБ 504.01
